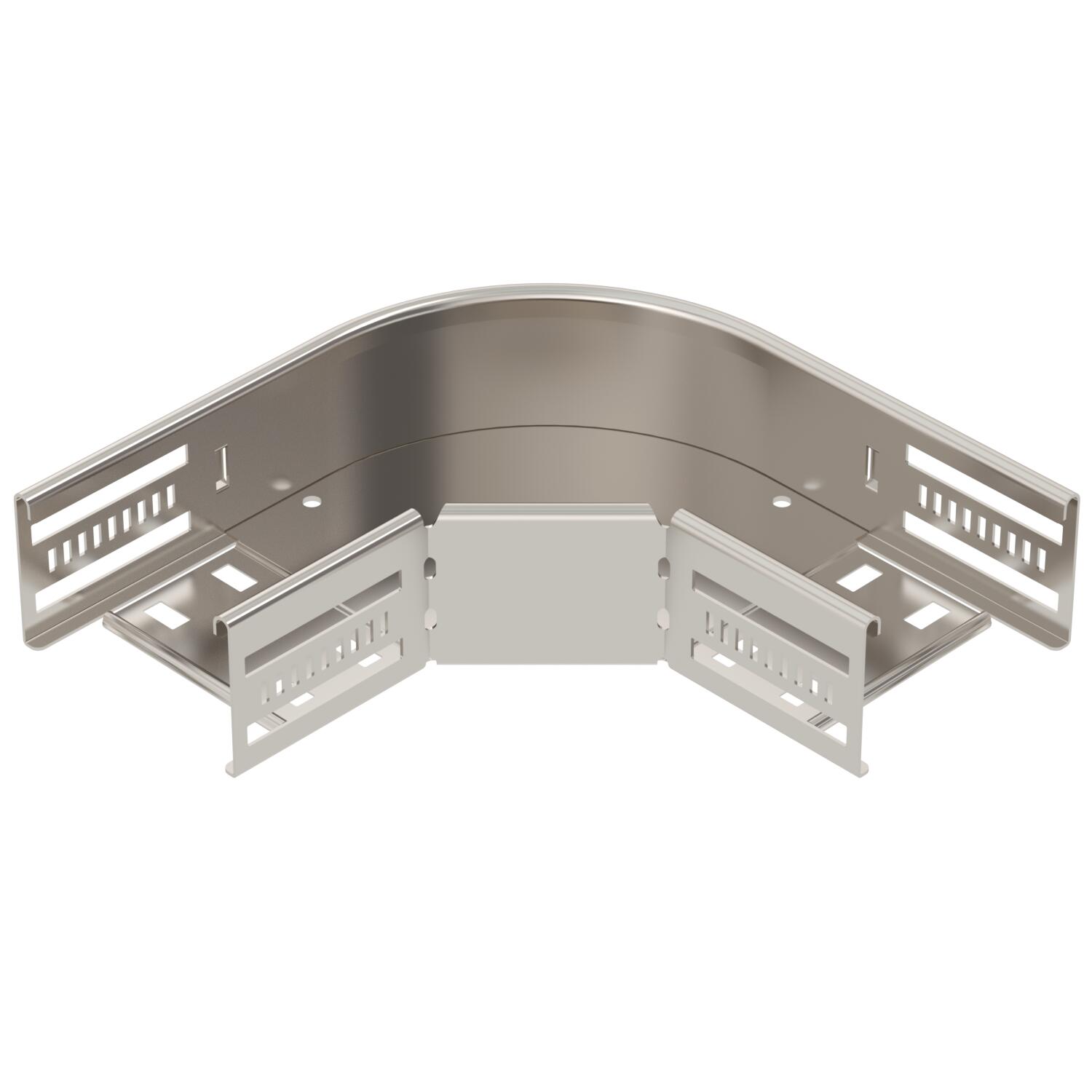

Oblouk 90°, bočnice 60 A4
Výr. č. 6036650 | EAN 4012197343774
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

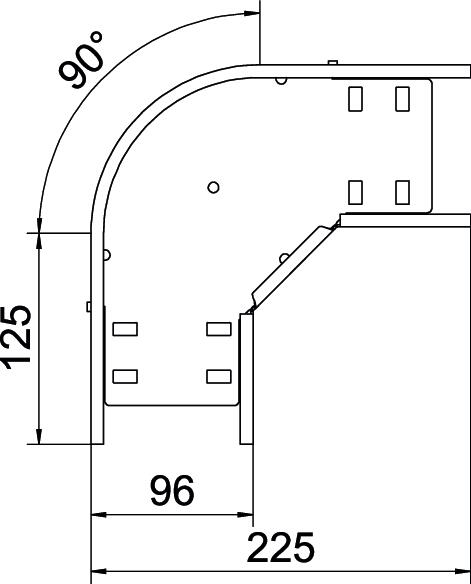

Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 10 St. Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x100 Rozmer B 100 mm Rozmer R 50 mm S horným dielom nie Šírka 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

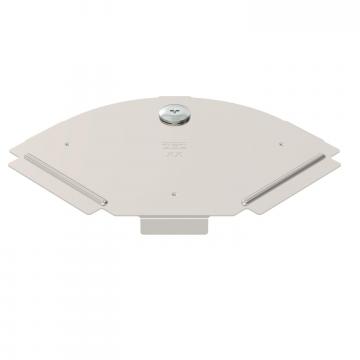

Víko oblouku 90° A4
RBD 90 100 A4 6036986 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

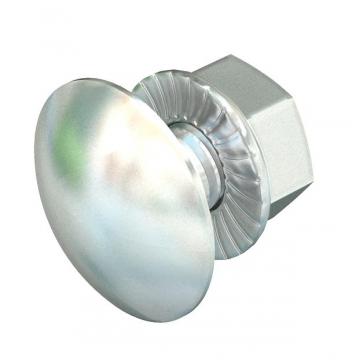

Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Na stiahnutie
-
List technických údajov RB 90 610 A4 / 6036650 , 0.20MB , pdfEÚ Vyhlásenie o zhode RB 90 610 A4 / 6036650 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 90 610 A4 / 6036650 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 90 610 A4 / 6036650 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 610 A4 / 6036650 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
