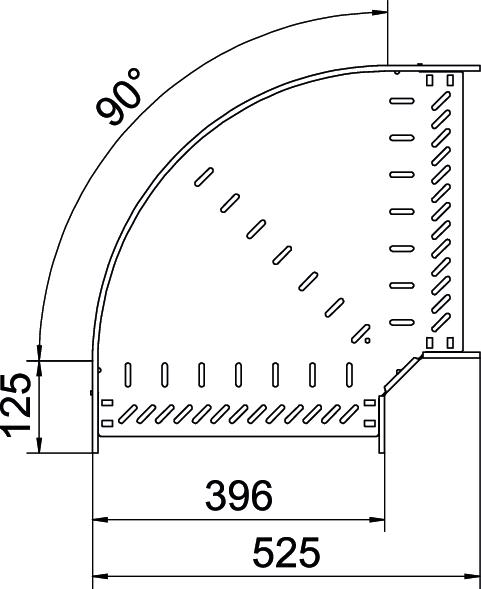

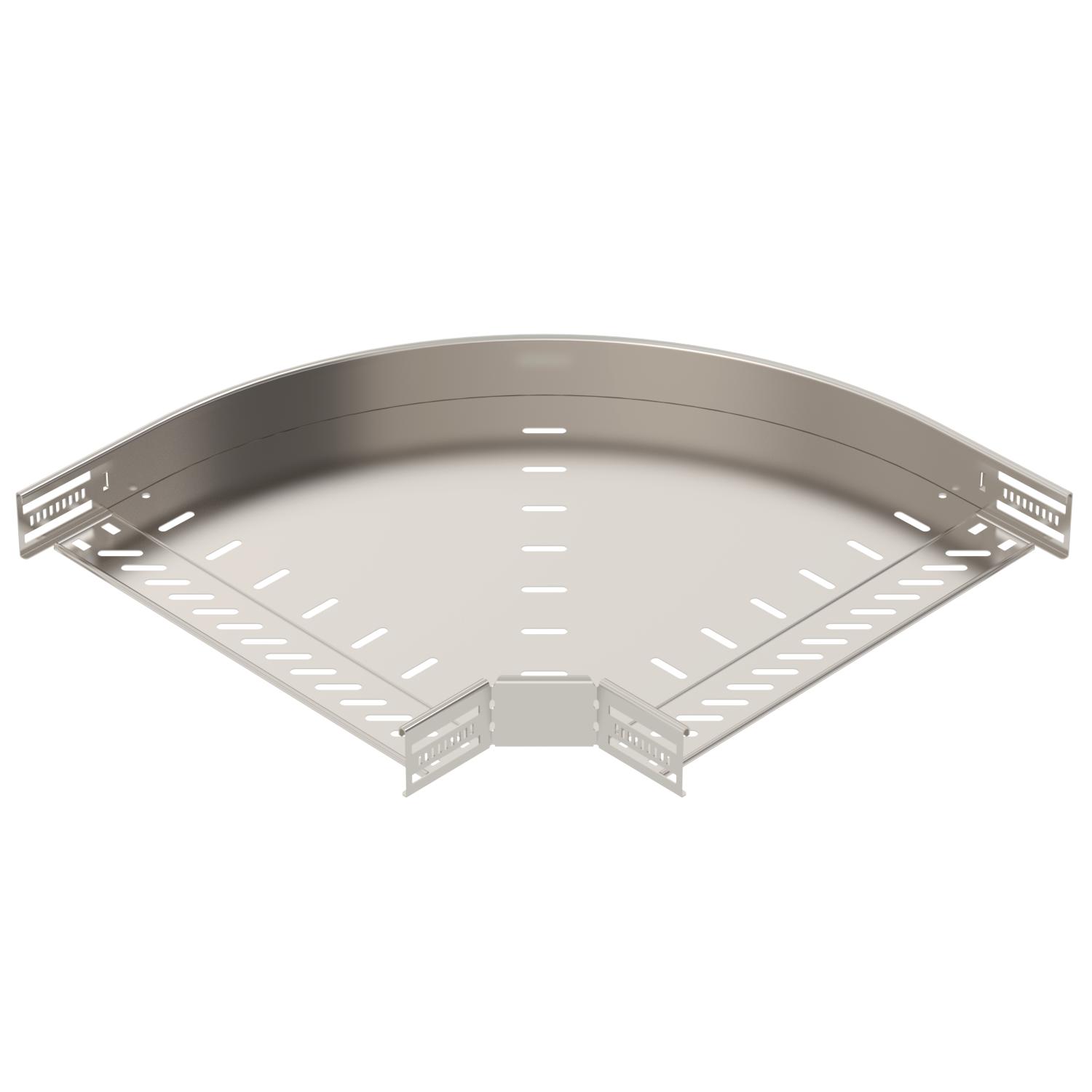

Oblouk 90°, bočnice 60 A2
Výr. č. 6036628 | EAN 4012197344061
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 14 St. Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x400 Rozmer B 400 mm Rozmer R 50 mm S horným dielom nie Šírka 400 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

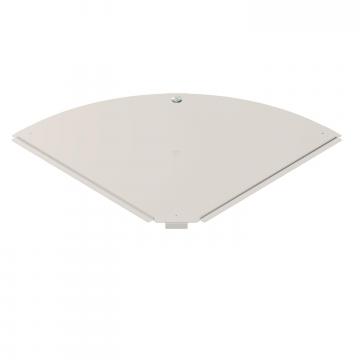

Víko oblouku 90° A2
RBD 90 400 A2 6036978 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
List technických údajov RB 90 640 A2 / 6036628 , 0.20MB , pdfEÚ Vyhlásenie o zhode RB 90 640 A2 / 6036628 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 90 640 A2 / 6036628 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 90 640 A2 / 6036628 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 640 A2 / 6036628 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
