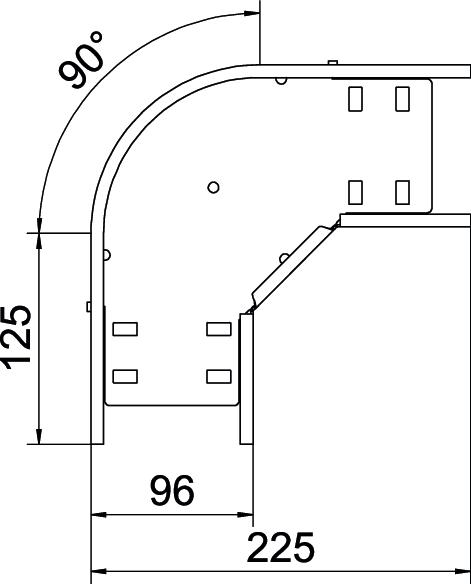

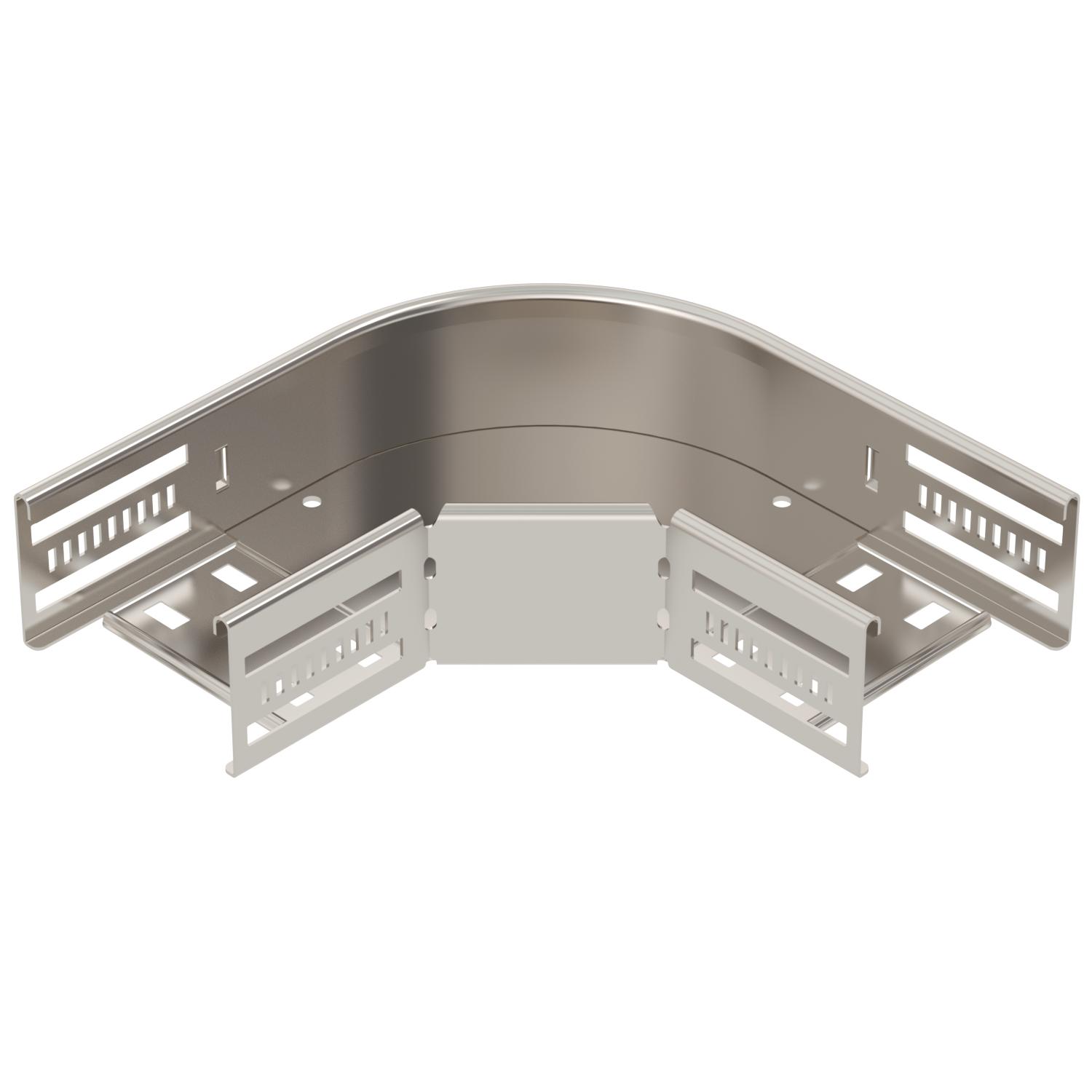

Oblouk 90°, bočnice 60 A2
Výr. č. 6036620 | EAN 4012197343958
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 10 St. Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x100 Rozmer B 100 mm Rozmer R 50 mm S horným dielom nie Šírka 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

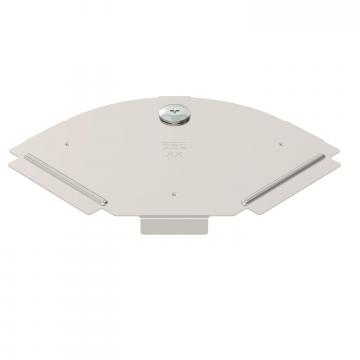

Víko oblouku 90° A2
RBD 90 100 A2 6036970 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
List technických údajov RB 90 610 A2 / 6036620 , 0.20MB , pdfEÚ Vyhlásenie o zhode RB 90 610 A2 / 6036620 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 90 610 A2 / 6036620 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 90 610 A2 / 6036620 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 610 A2 / 6036620 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
