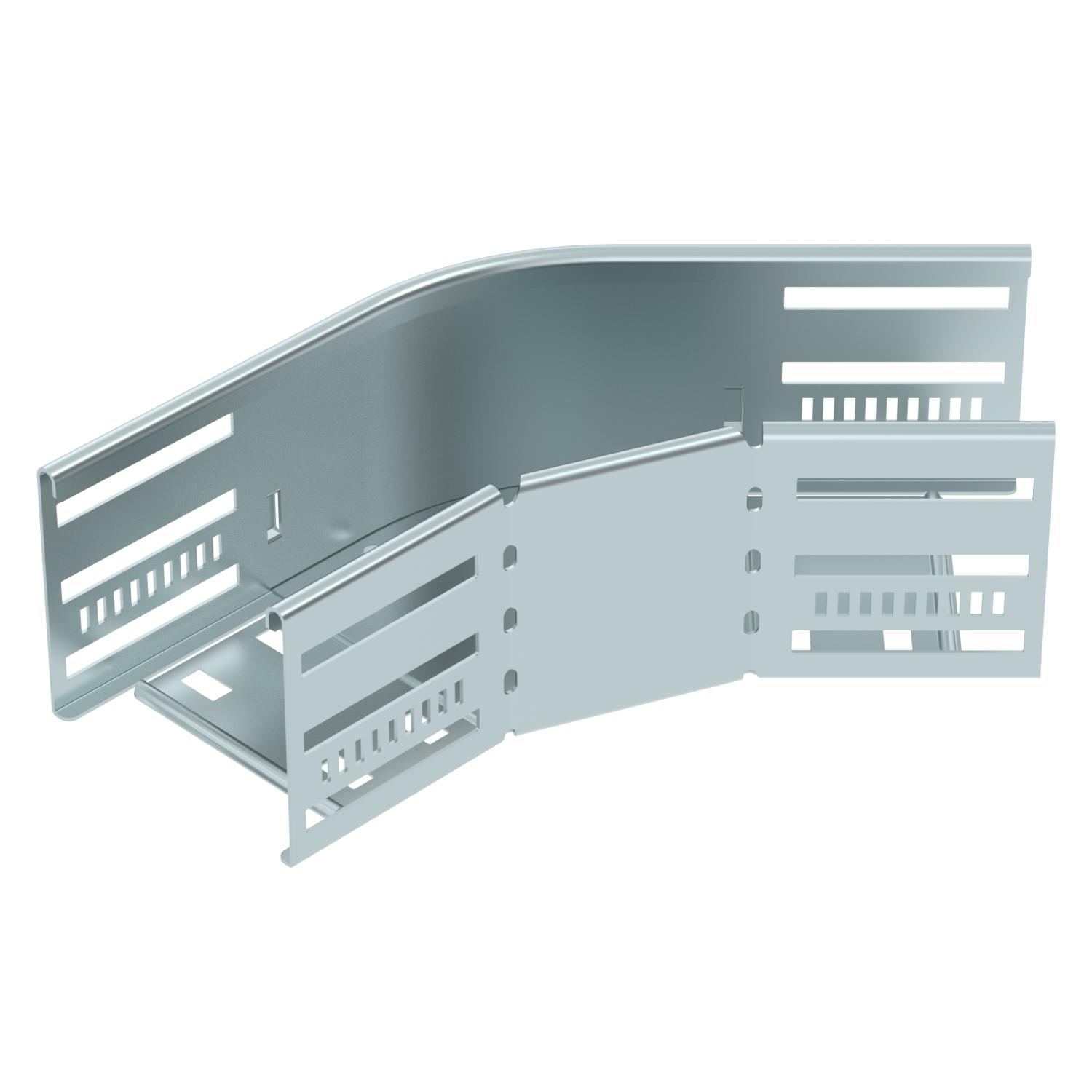

Oblouk 45°, bočnice 85 FS
Výr. č. 6036200 | EAN 4012197345372
- Popis produktu
-
Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 85 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 14 St. Ohyb (uholník) 45° Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 85x100 Rozmer B 100 mm S horným dielom nie Šírka 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 85 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko oblouku 45° FS
RBD 45 100 FS 6036400 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RB 45 810 FS / 6036200 , 0.19MB , pdfEÚ Vyhlásenie o zhode RB 45 810 FS / 6036200 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 45 810 FS / 6036200 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 45 810 FS / 6036200 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 45 810 FS / 6036200 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
