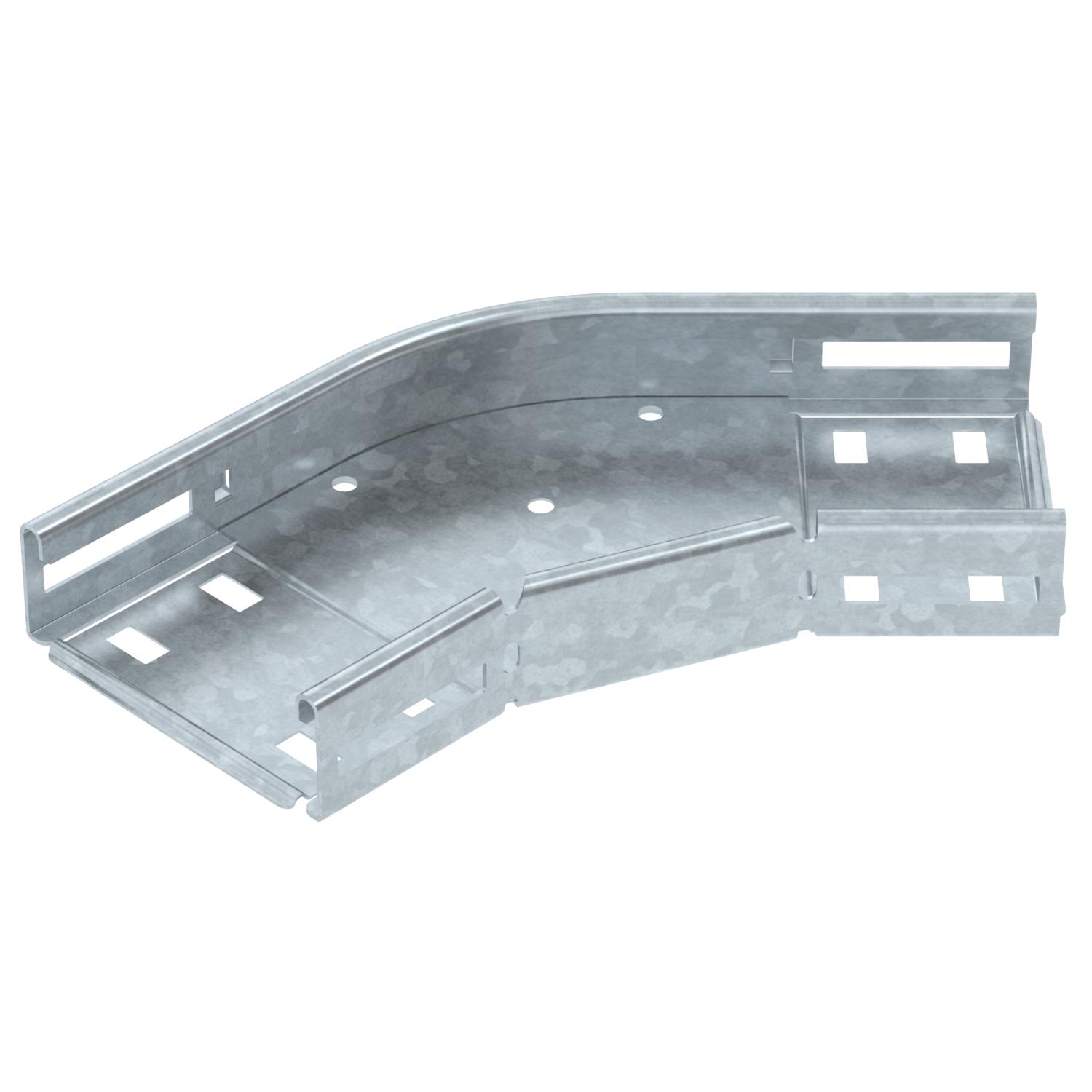

Oblouk 45°, bočnice 35 FT
Výr. č. 6036010 | EAN 4012197345730
- Popis produktu
-
Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 35 mm. Spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

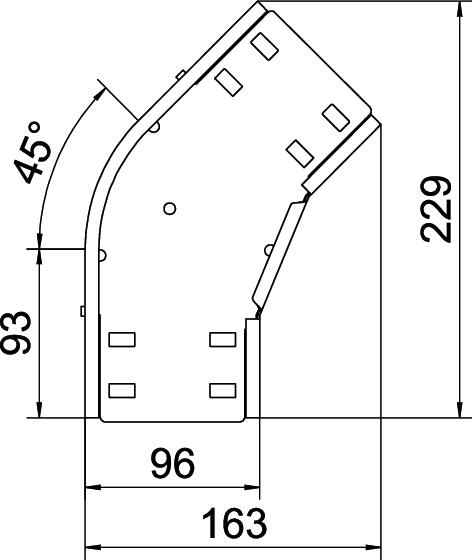

Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 6 St. Ohyb (uholník) 45° Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 35x100 Rozmer B 100 mm Šírka 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 35 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko oblouku 45° DD
RBD 45 100 DD 6036450 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RB 45 310 FT / 6036010 , 0.19MB , pdfEÚ Vyhlásenie o zhode RB 45 310 FT / 6036010 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 45 310 FT / 6036010 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 45 310 FT / 6036010 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 45 310 FT / 6036010 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
