Nosný žlab svítidel FS

Výr. č. / Typ

Dĺžka

Šírka	75 mm

Hrúbka plechu	0,75 mm

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

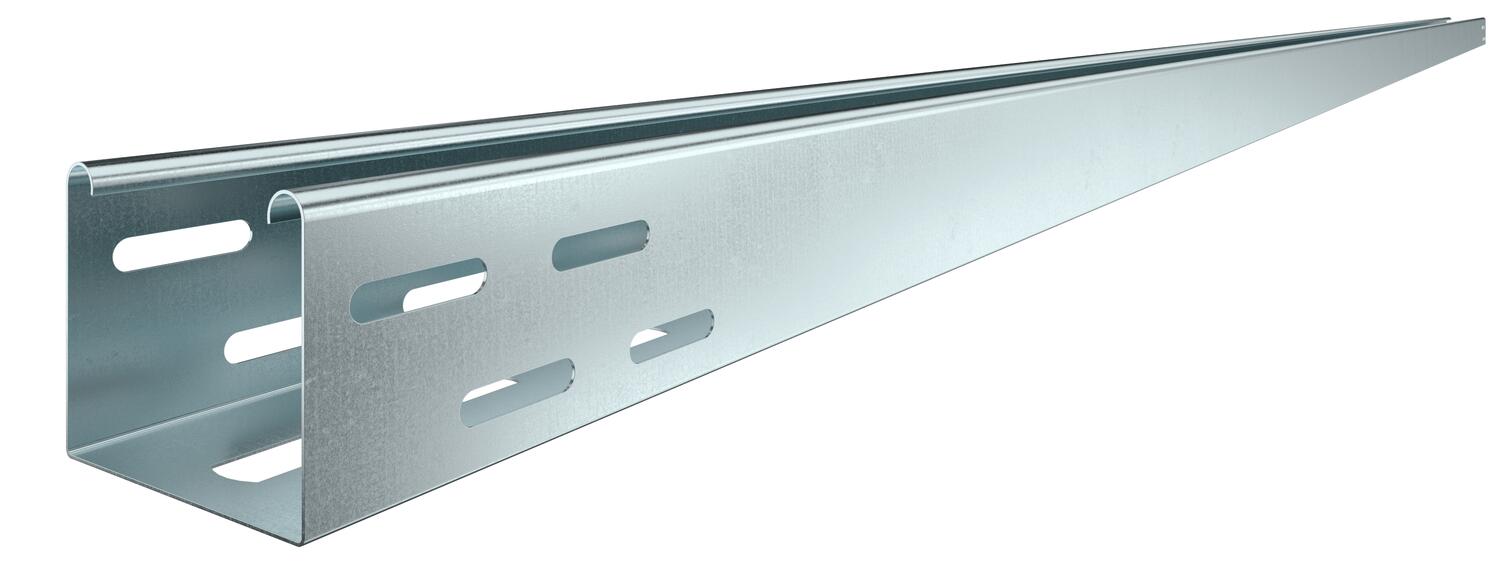

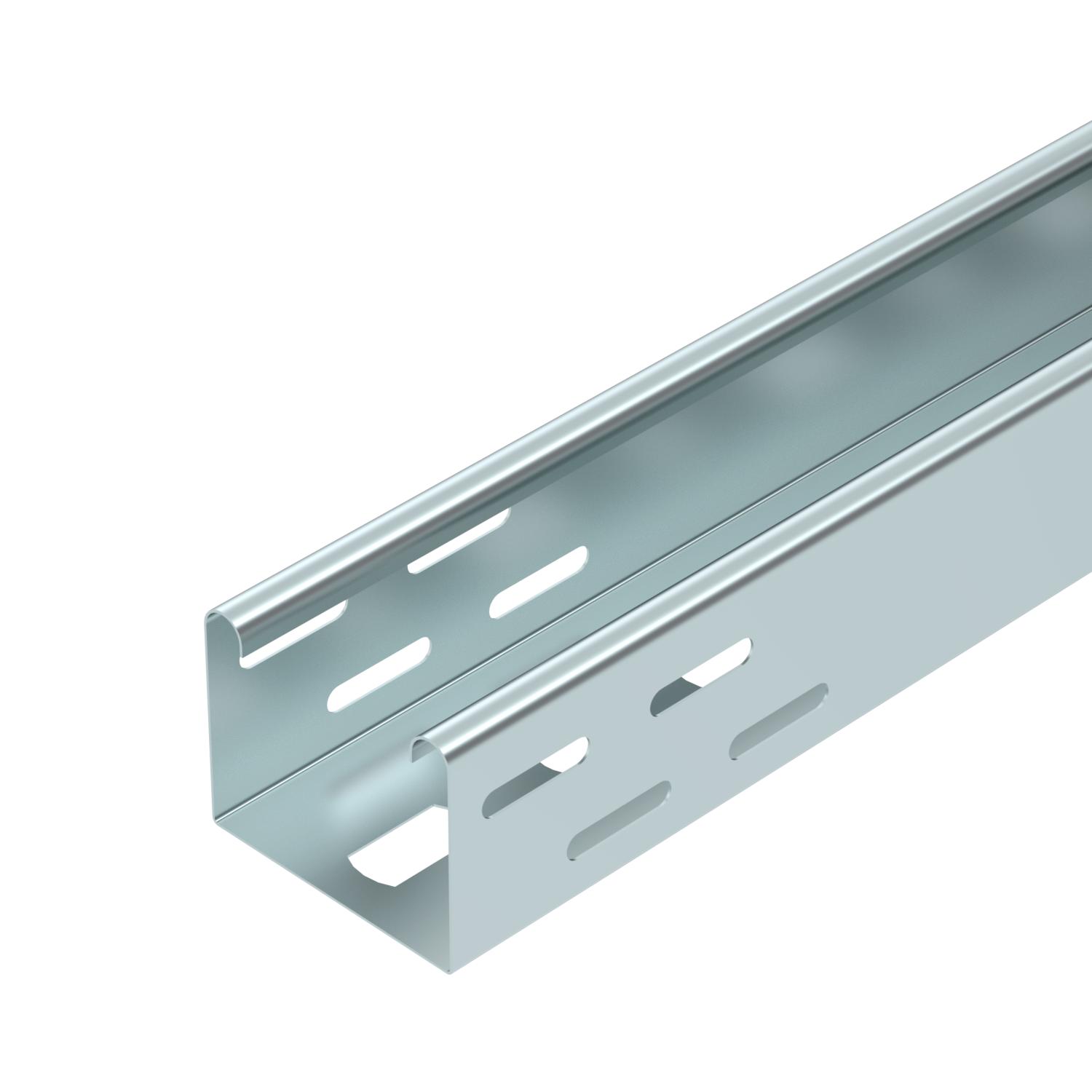

Nosný žlab svítidel s děrovaným dnem pro upevnění svítidel a pro uložení vedení.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,75 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

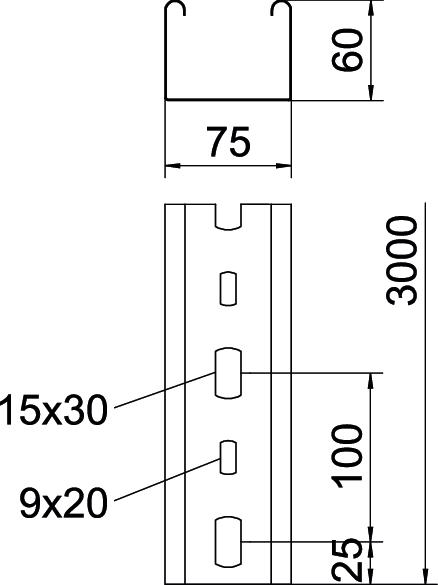

Rozmer	60x75x3000
Šírka	75 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	42 cm²
Výška	60 mm
Vzdialenosť podpier 1,5 m	0,8 kN/m
Vzdialenosť podpier 2,0 m	0,55 kN/m
Vzdialenosť podpier 2,5 m	0,35 kN/m
Vzdialenosť podpier 3,0 m	0,25 kN/m

Technické údaje

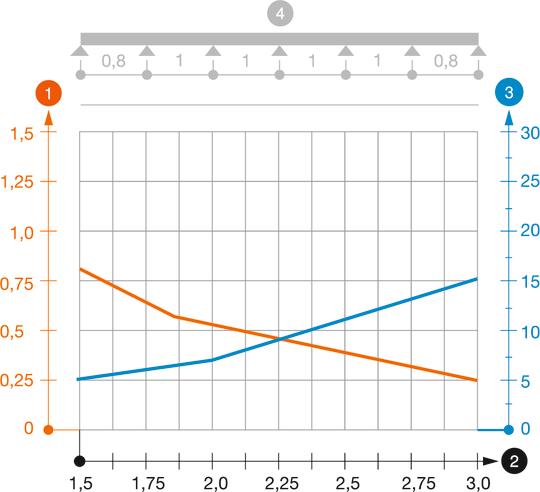

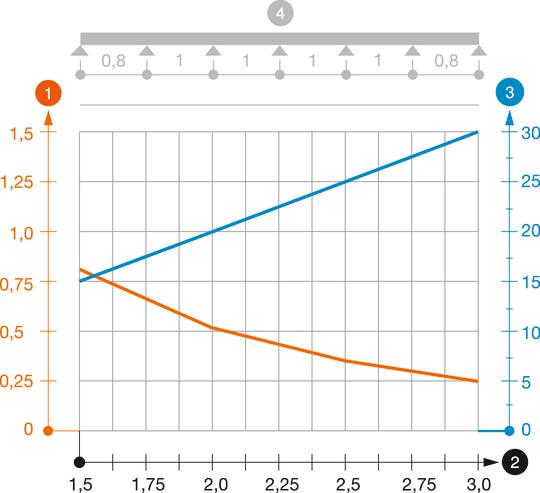

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LTR 3000 FS	3000 mm	75 mm	0,75 mm	Oceľ	pásovo zinkované	6055810	m	3 m
LTR 6000 FS	6000 mm	75 mm	0,75 mm	Oceľ	pásovo zinkované	6055812	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FS	DRL 075 FS	6052029	m	3 m
Súprava pozdĺžnych spojok FS	RV 607 FS	6068150	Kus	10 Kus

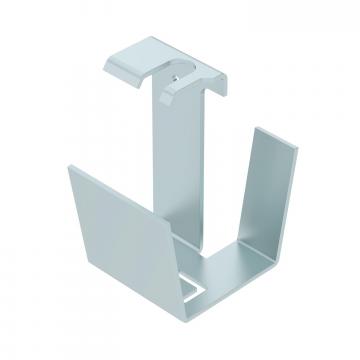

Středový závěs nosného žlabu svítidel FS	MAH LTR FS	6358810	Kus	25 Kus
