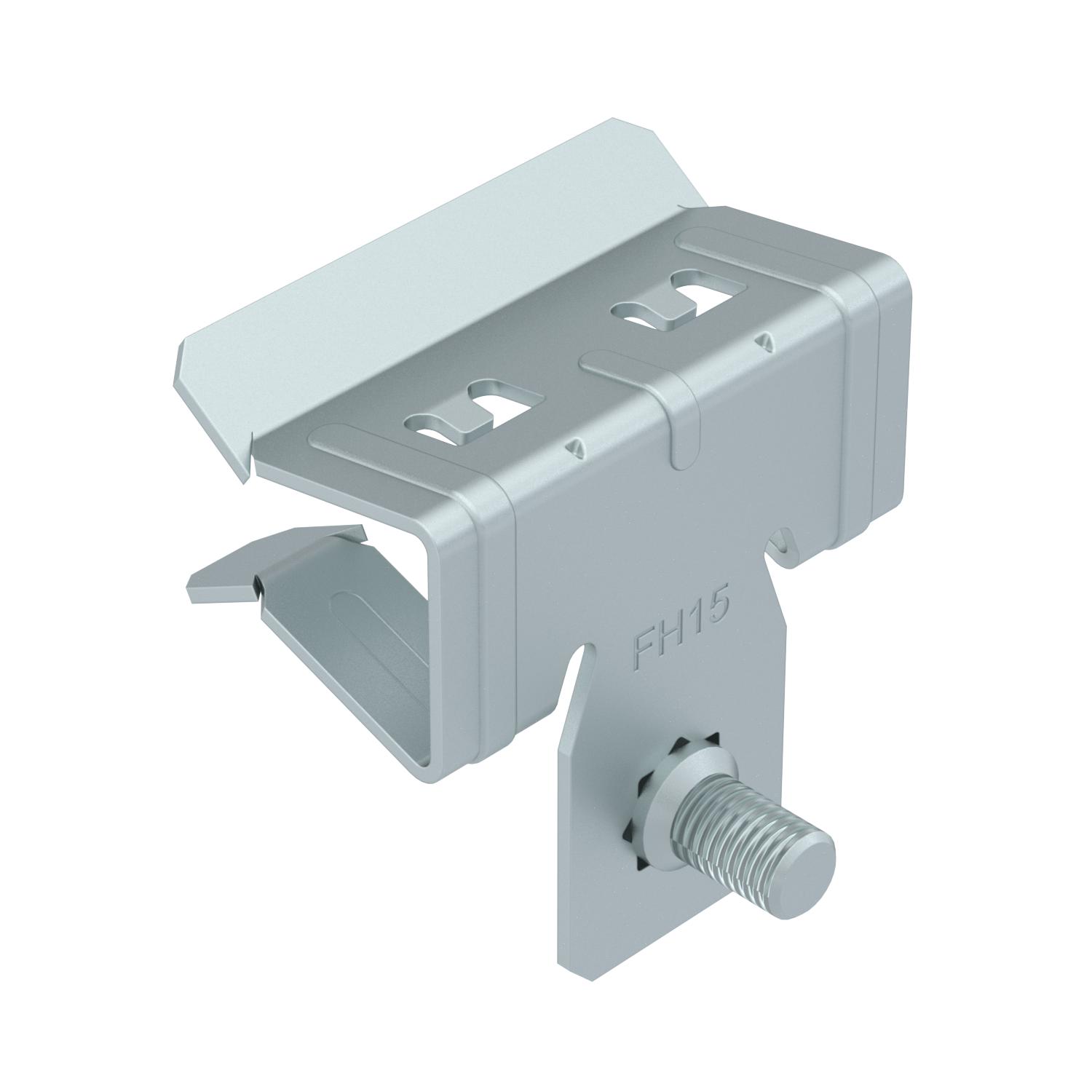

Nosníková svorka, se závitovým svorníkem na boku

Výr. č. / Typ

Dĺžka	35 mm

Šírka	40 mm

Výška

Rozmer L

Hrúbka príruby F min.

Hrúbka príruby F max.

Popis produktu

Popis produktu

Nosníková svorka se závitovým svorníkem M6 po straně pro individuální montážní řešení. Upevnění na ocelové nosníky natlučením.

Technické údaje

Dĺžka	35 mm
Druh pripojenia/konštrukčný prvok	Závit
Hrúbka príruby F max.	15 mm
Hrúbka príruby F min.	10 mm
Koniec závesu	nie
Materiál	Oceľ
Metrický závit	6
Povrch	Zinková lamela

Všetky typy

Všetky typy

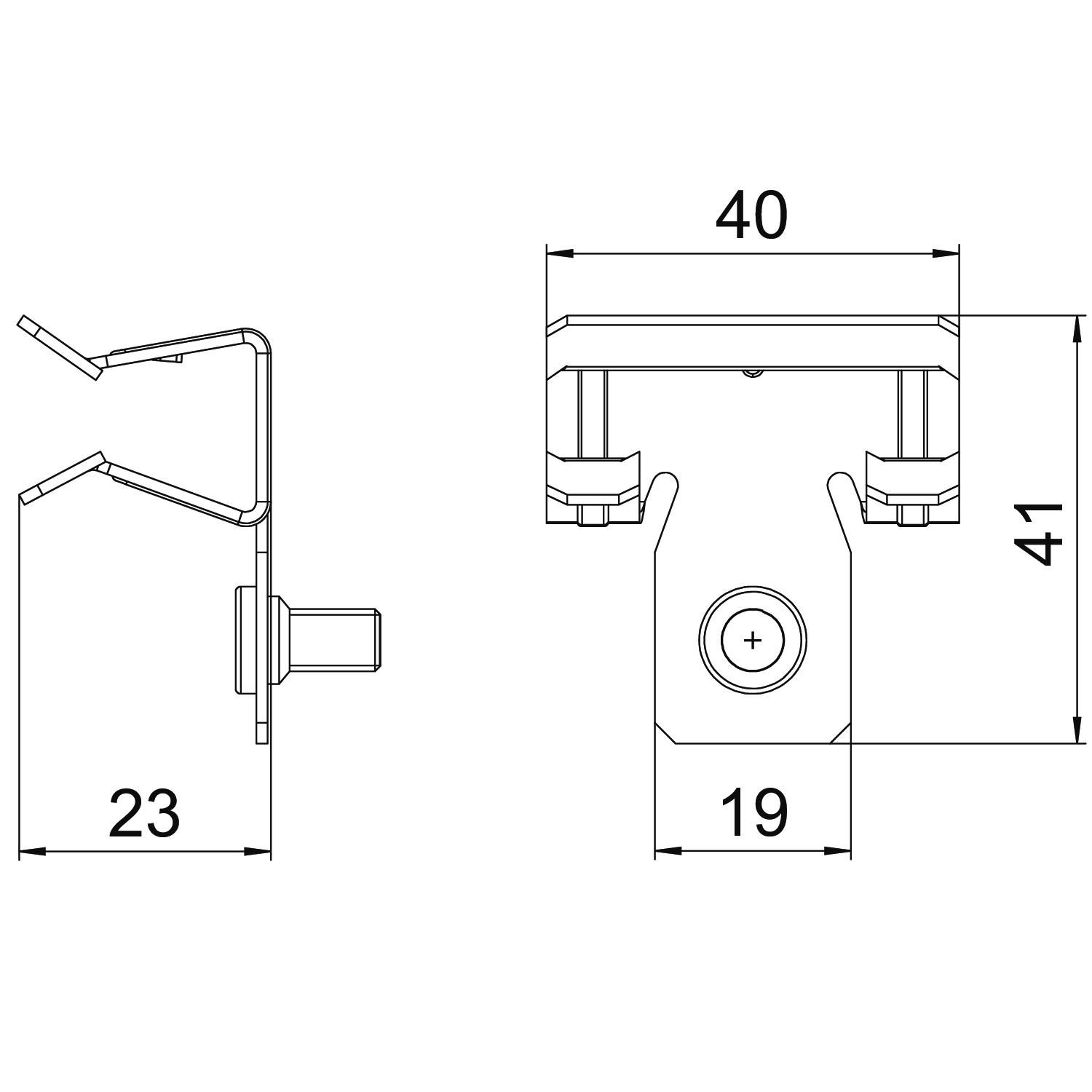

Typ	Dĺžka	Šírka	Výška	Rozmer L	Hrúbka príruby F min.	Hrúbka príruby F max.	Výr. č.	Množstvo	najm. PJ
SCVTB 1,5-4 M6	35 mm	40 mm	23 mm	35 mm	1,5 mm	4 mm	1488271	Kus	100 Kus
SCVTB 4-10 M6	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488273	Kus	100 Kus
SCVTB 10-15 M6	35 mm	40 mm	42 mm	41 mm	10 mm	15 mm	1488275	Kus	100 Kus
SCVTB 15-20 M6	35 mm	40 mm	42 mm	41 mm	15 mm	20 mm	1488277	Kus	100 Kus
