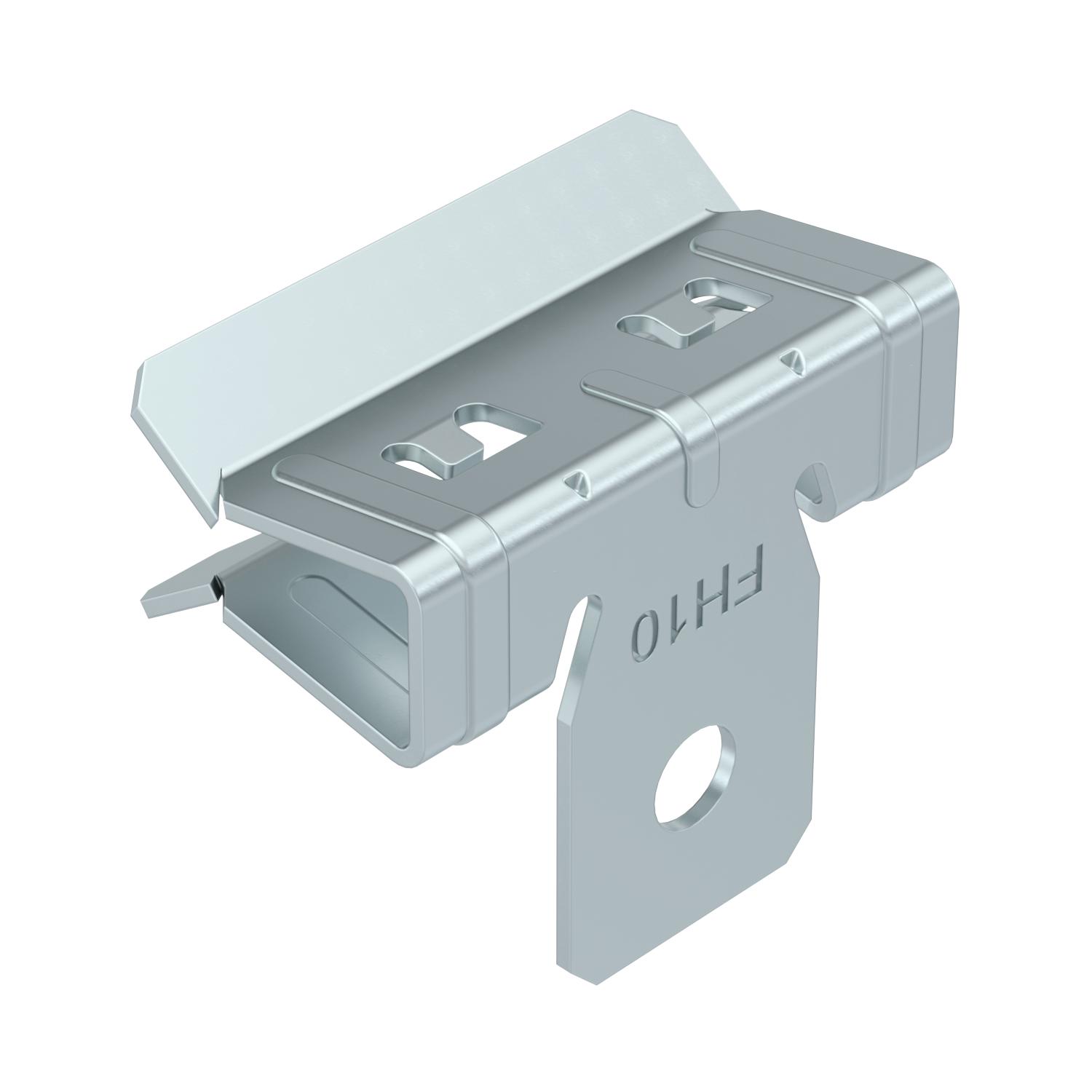

Nosníková svorka s upevňovacím otvorem

Výr. č. / Typ

Dĺžka

Šírka

Výška

Rozmer L

Hrúbka príruby F min.

Hrúbka príruby F max.

Popis produktu

Popis produktu

Nosníková svorka s otvorem pro individuální montážní řešení, např. pro uchycení háků S nebo řetězů. Upevnění na ocelové nosníky natlučením.

Technické údaje

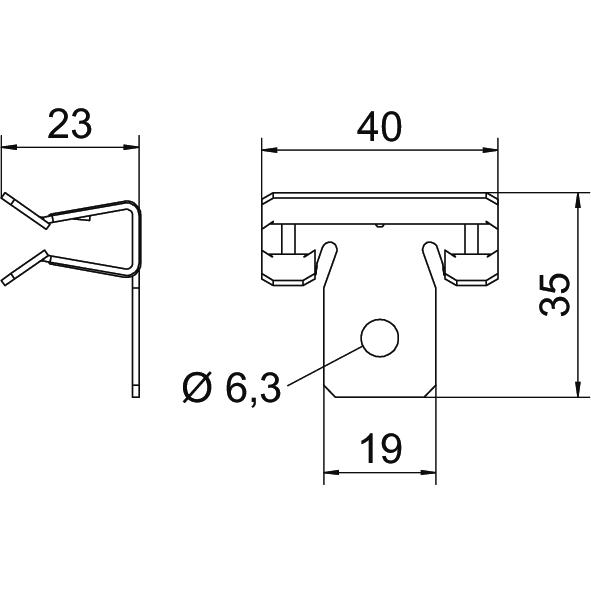

Dĺžka	35 mm
Druh pripojenia/konštrukčný prvok	Otvor
Hrúbka príruby F max.	10 mm
Hrúbka príruby F min.	4 mm
Koniec závesu	nie
Maß W	40 mm
Materiál	Oceľ
Povrch	Zinková lamela

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Rozmer L	Hrúbka príruby F min.	Hrúbka príruby F max.	Výr. č.	Množstvo	najm. PJ
SCVH 1,5-4	27 mm	28 mm	15 mm	27 mm	1,5 mm	4 mm	1488261	Kus	100 Kus
SCVH 4-10	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488263	Kus	100 Kus
SCVH 10-15	41 mm	40 mm	24 mm	41 mm	10 mm	15 mm	1488265	Kus	100 Kus
SCVH 15-20	41 mm	40 mm	24 mm	41 mm	15 mm	20 mm	1488267	Kus	100 Kus
