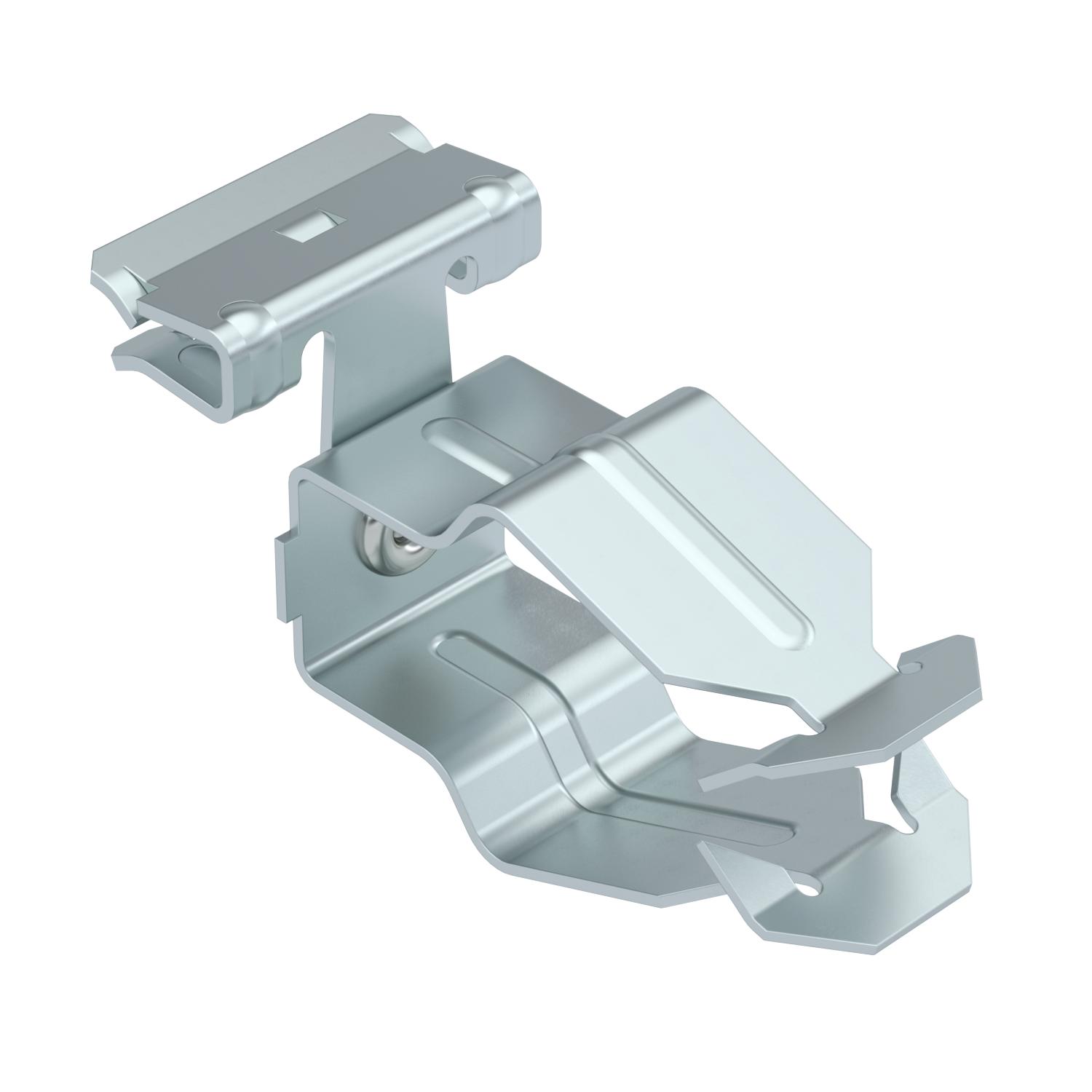

Nosníková svorka, s trubkovým úchytem na boku

Výr. č. / Typ

Dĺžka

Šírka

Výška

Priemer rúry/kábla min.

Priemer rúry/kábla max.

Rozmer L

Hrúbka príruby F min.

Hrúbka príruby F max.

Popis produktu

Popis produktu

Nosníková svorka k montáži trubek. Otevřený trubkový úchyt na boku. Upevnění na ocelové nosníky natlučením.

Technické údaje

Dĺžka	63 mm
Druh pripojenia/konštrukčný prvok	Rúra/kábel
Hrúbka príruby F max.	4 mm
Hrúbka príruby F min.	1,5 mm
Koniec závesu	nie
Maß W	40 mm
Materiál	Oceľ
Povrch	Zinková lamela
Priemer rúry/kábla max.	35 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer rúry/kábla min.	Priemer rúry/kábla max.	Rozmer L	Hrúbka príruby F min.	Hrúbka príruby F max.	Výr. č.	Množstvo	najm. PJ
SCHPO 1,5-4 D20	53 mm	28 mm	31 mm	18 mm	22 mm	53 mm	1,5 mm	4 mm	1488411	Kus	50 Kus
SCHPO 1,5-4 D25	59 mm	28 mm	32 mm	22 mm	30 mm	59 mm	1,5 mm	4 mm	1488413	Kus	50 Kus
SCHPO 1,5-4 D32	63 mm	28 mm	35 mm	30 mm	35 mm	63 mm	1,5 mm	4 mm	1488415	Kus	50 Kus
SCHPO 4-10 D20	62 mm	40 mm	35 mm	18 mm	22 mm	62 mm	4 mm	10 mm	1488421	Kus	50 Kus
SCHPO 4-10 D25	67 mm	40 mm	38 mm	22 mm	30 mm	67 mm	4 mm	10 mm	1488423	Kus	50 Kus
SCHPO 4-10 D32	72 mm	40 mm	40 mm	30 mm	35 mm	72 mm	4 mm	10 mm	1488425	Kus	50 Kus
SCHPO 10-15 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	10 mm	15 mm	1488431	Kus	50 Kus
SCHPO 10-15 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	10 mm	15 mm	1488433	Kus	50 Kus
SCHPO 10-15 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	10 mm	15 mm	1488435	Kus	50 Kus
SCHPO 15-20 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	15 mm	20 mm	1488441	Kus	50 Kus
SCHPO 15-20 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	15 mm	20 mm	1488443	Kus	50 Kus
SCHPO 15-20 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	15 mm	20 mm	1488445	Kus	50 Kus
