Nosníková svorka, s trubkovým úchytem dole

Výr. č. / Typ

Dĺžka

Šírka	45 mm

Výška

Priemer rúry/kábla min.

Priemer rúry/kábla max.

Rozmer L

Hrúbka príruby F min.

Hrúbka príruby F max.

Popis produktu

Popis produktu

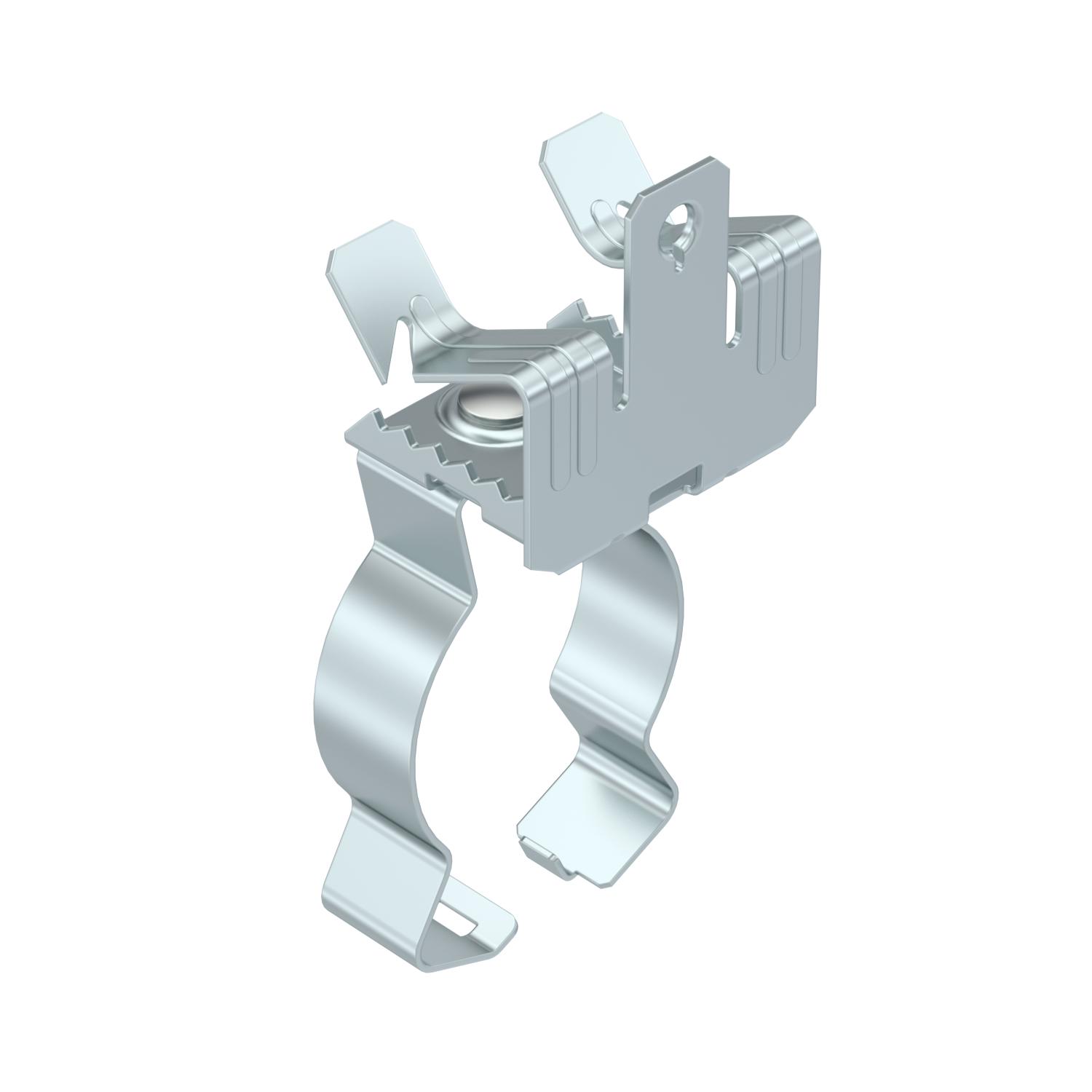

Nosníková svorka k montáži trubek. Uzavřený trubkový úchyt dole. Upevnění na ocelové nosníky natlučením.

Technické údaje

Dĺžka	113 mm
Druh pripojenia/konštrukčný prvok	Rúra/kábel
Hrúbka príruby F max.	20 mm
Hrúbka príruby F min.	14 mm
Koniec závesu	nie
Materiál	Oceľ
Povrch	Zinková lamela
Priemer rúry/kábla max.	40 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer rúry/kábla min.	Priemer rúry/kábla max.	Rozmer L	Hrúbka príruby F min.	Hrúbka príruby F max.	Výr. č.	Množstvo	najm. PJ
SCVPC 3-7 D25	81 mm	45 mm	37 mm	20 mm	25 mm	80 mm	3 mm	7 mm	1488621	Kus	50 Kus
SCVPC 3-7 D32	90 mm	45 mm	37 mm	30 mm	32 mm	90 mm	3 mm	7 mm	1488623	Kus	50 Kus
SCVPC 3-7 D40	103 mm	45 mm	37 mm	36 mm	40 mm	100 mm	3 mm	7 mm	1488625	Kus	50 Kus
SCVPC 7-13 D25	89 mm	45 mm	37 mm	20 mm	25 mm	87 mm	7 mm	13 mm	1488629	Kus	50 Kus
SCVPC 7-13 D32	97 mm	45 mm	37 mm	30 mm	32 mm	97 mm	7 mm	13 mm	1488631	Kus	50 Kus
SCVPC 7-13 D40	110 mm	45 mm	37 mm	36 mm	40 mm	107 mm	7 mm	13 mm	1488633	Kus	50 Kus
SCVPC 14-20 D25	92 mm	45 mm	36 mm	20 mm	25 mm	90 mm	14 mm	20 mm	1488637	Kus	50 Kus
SCVPC 14-20 D32	100 mm	45 mm	36 mm	30 mm	32 mm	100 mm	14 mm	20 mm	1488639	Kus	50 Kus

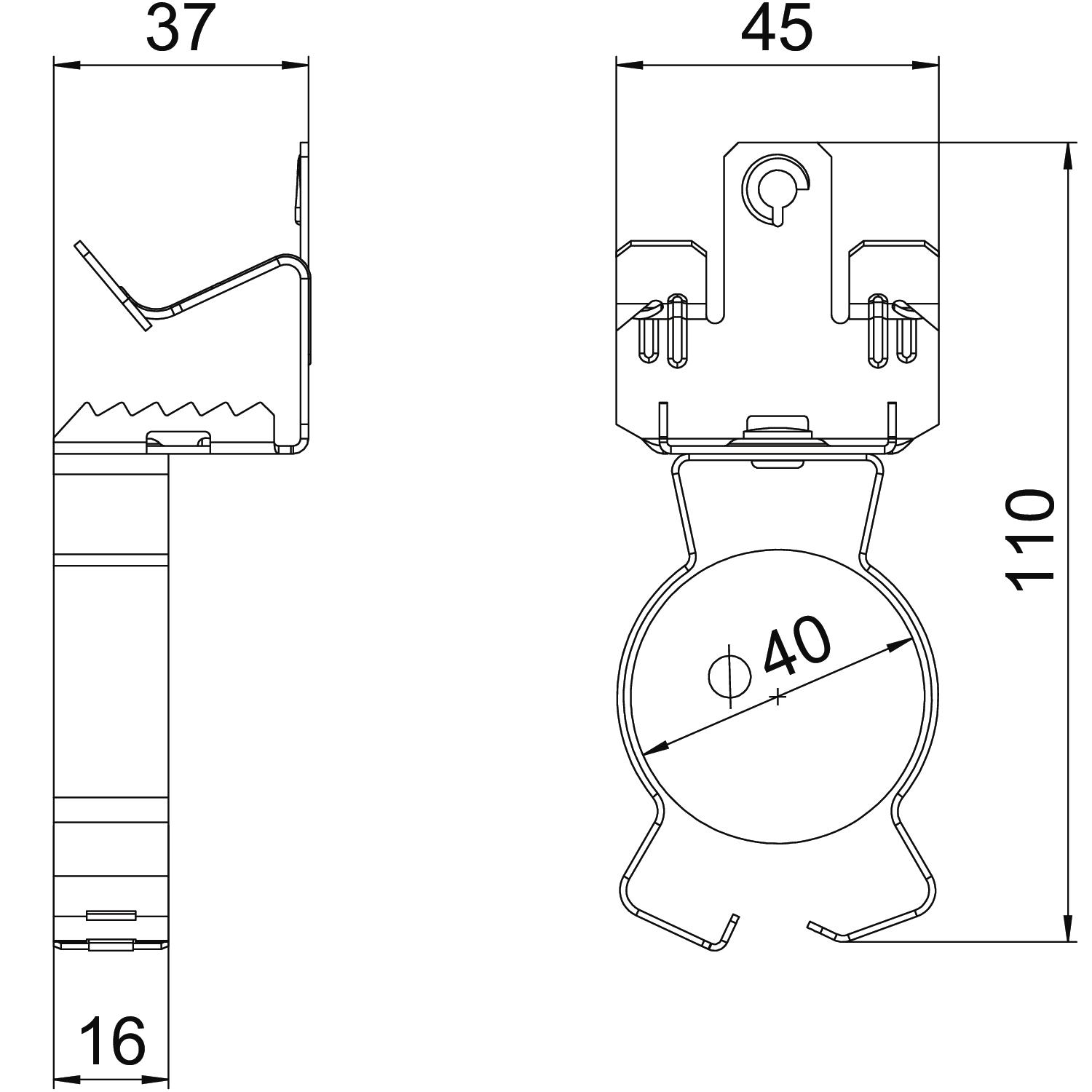

SCVPC 14-20 D40	113 mm	45 mm	36 mm	36 mm	40 mm	110 mm	14 mm	20 mm	1488641	Kus	50 Kus
