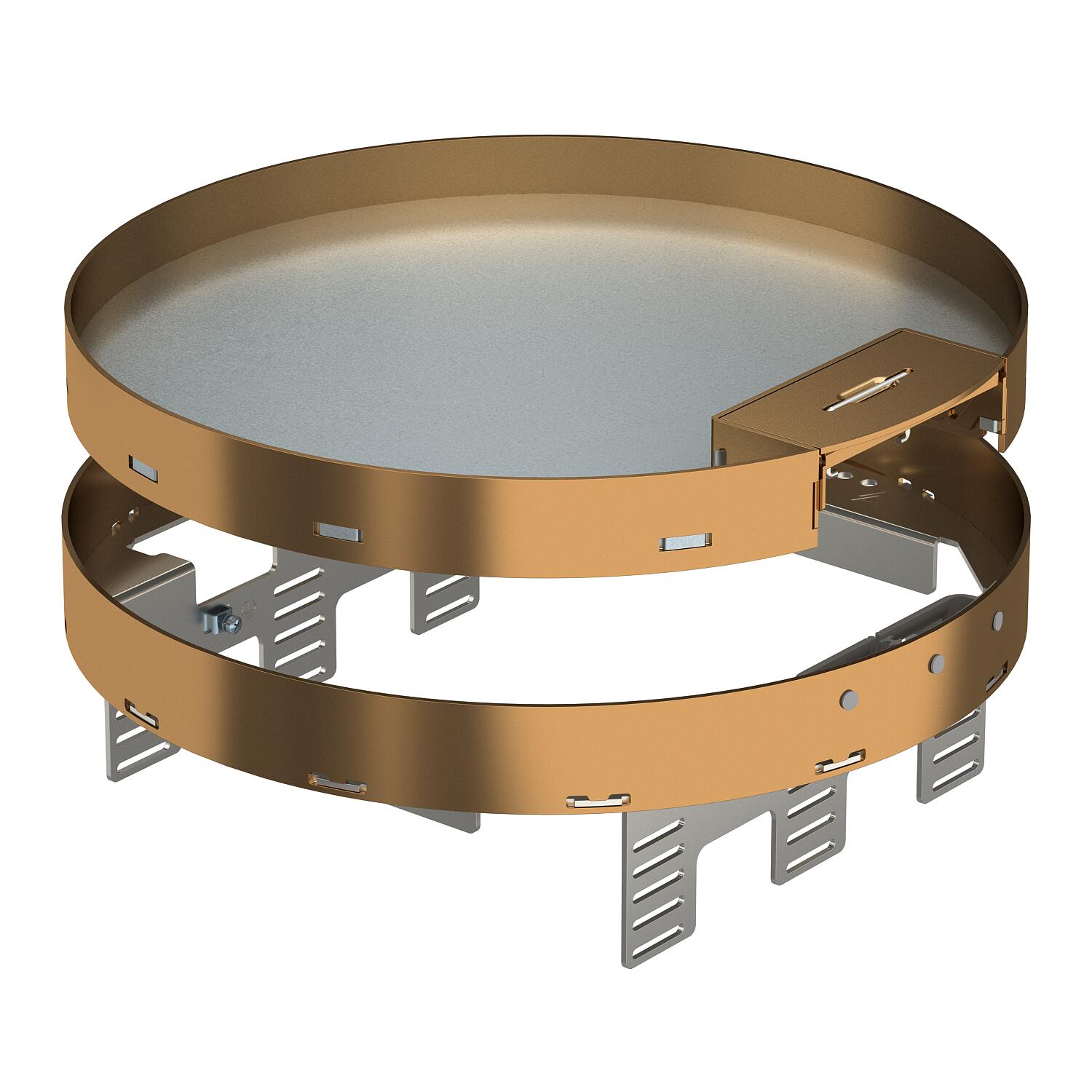

Nivelizovateľná kazeta s výstupom pre šnúru, RKSRNUZD3, mosadz
Výr. č. 7409304 | EAN 4012195867753
- Popis produktu
-

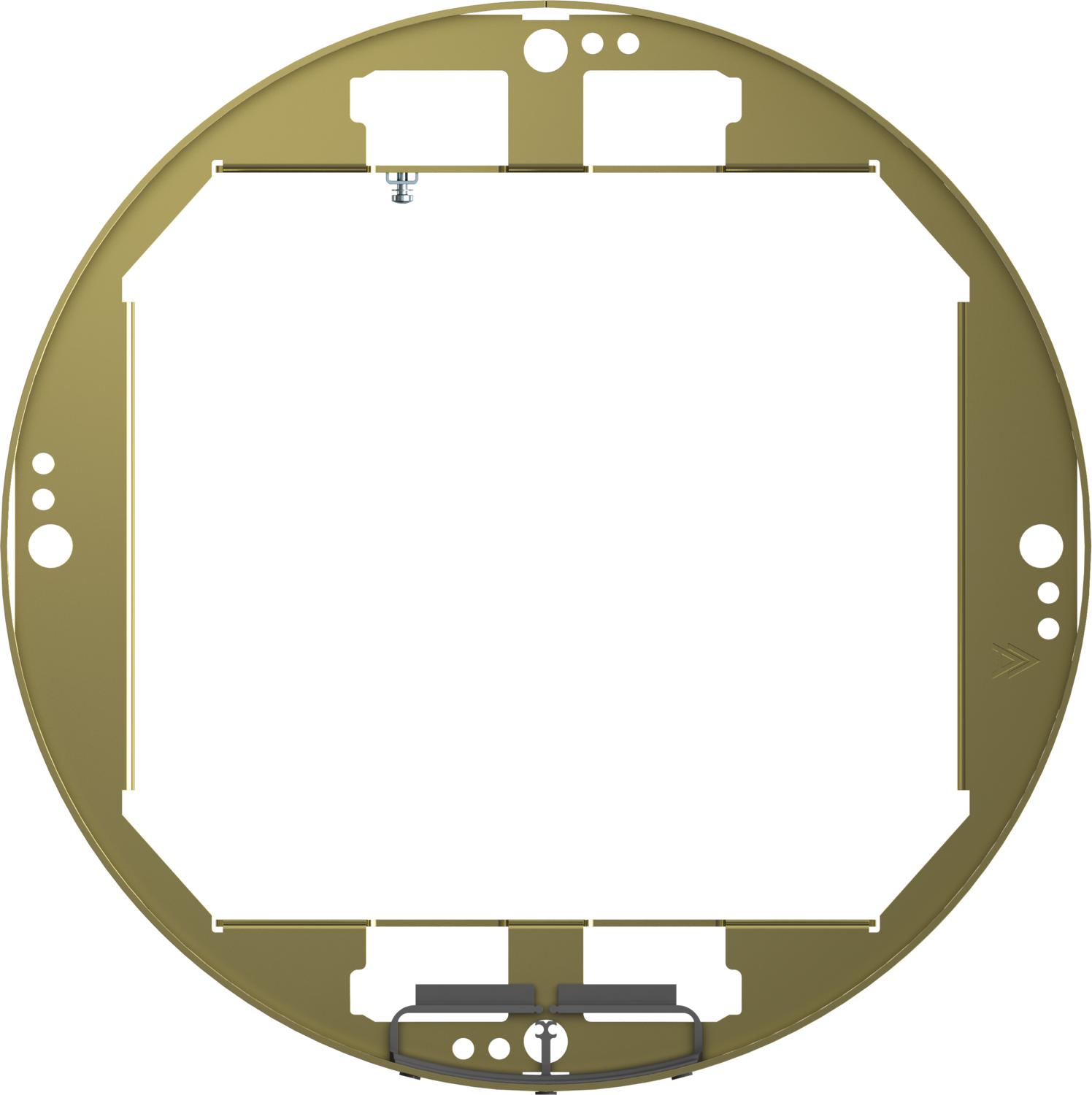

Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti R9 s výstupom pre šnúru, pre zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD350-3 v spojení s montážnym vekom DUG350-3R9 alebo do UGD350-3R9. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s výstupom pre šnúru, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

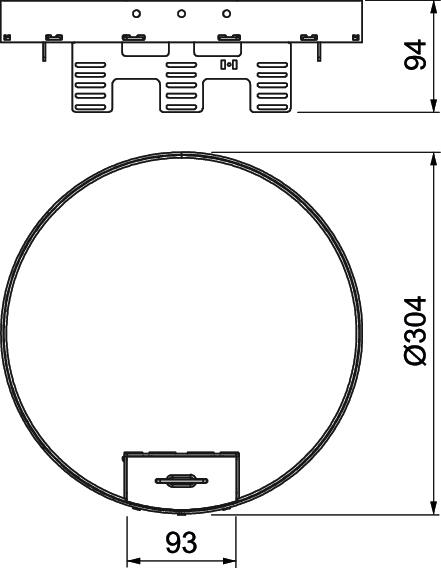

Certifikáty VDE Dĺžka 304 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 104 mm Montážny priemer 305 Oddeliteľné áno Počet prístrojových vložiek 3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø305mm Šírka 304 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 2 500 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 94 mm Výška podlahy min. 94 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Nivelačný uholník na zabudovanie do UGD350-3 pre okrúhlu kazetu
NW 350-3 RK 7410556 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov RKSRN2UZD3R9MS25 / 7409304 , 0.05MB , pdfList technických údajov RKSRN2UZD3R9MS25 / 7409304 , 0.20MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfNávod na montáž Návod na montáž kaziet RKSRN2UZD3 , 0.98MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
