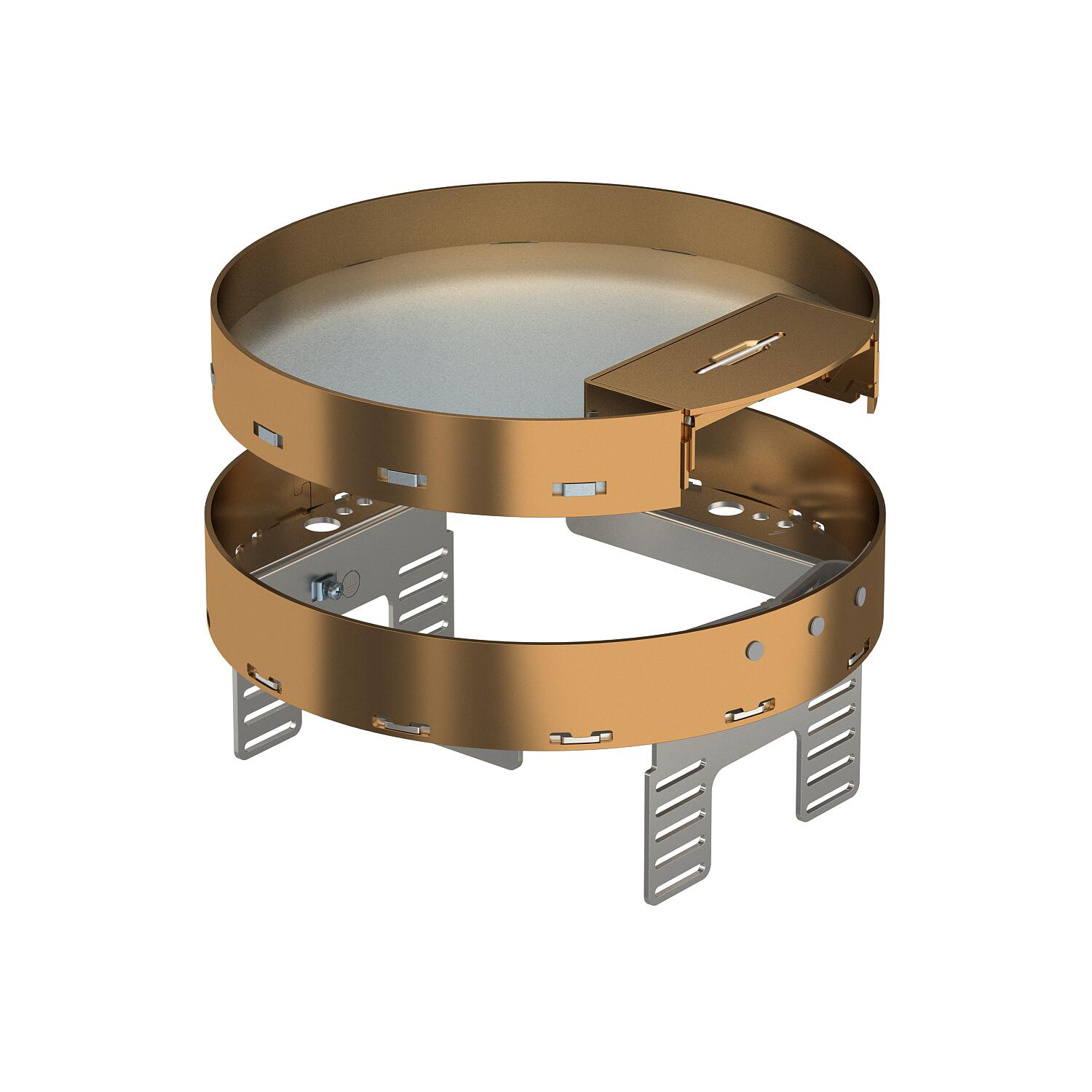

Nivelizovateľná kazeta s výstupom pre šnúru, RKSRNUZD3, mosadz
Výr. č. 7409284 | EAN 4012195867661
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti R4 s výstupom pre šnúru, pre zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG..R4 alebo do UGD250-3R4 alebo UGD350-3R4. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s výstupom pre šnúru, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

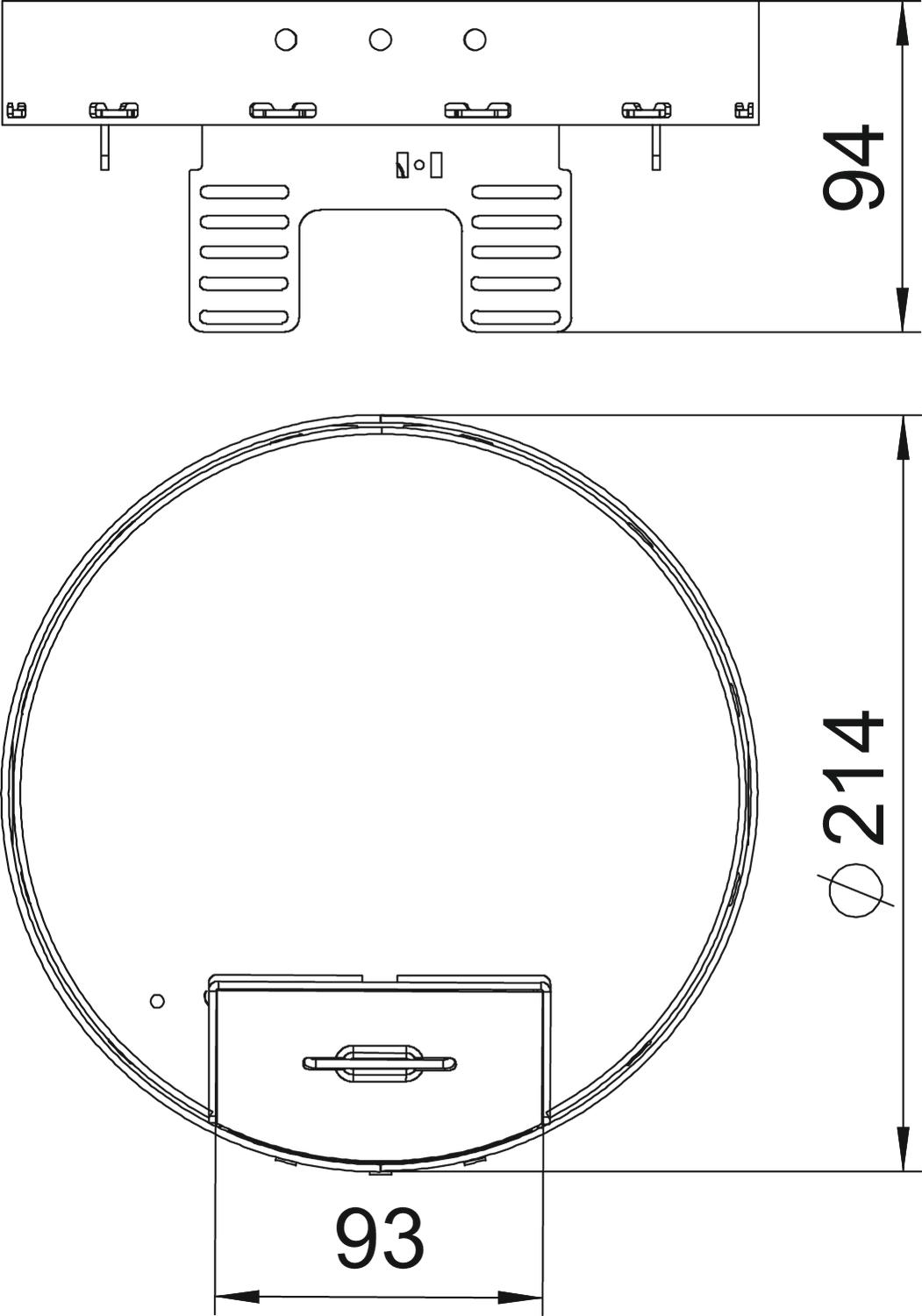

Certifikáty VDE Dĺžka 214 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Menovitá veľkosť pre prístrojové jednotky R4 Montážna hĺbka 104 mm Montážny priemer 215 Oddeliteľné áno Počet prístrojových vložiek 2 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø215mm Šírka 214 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 94 mm Výška podlahy min. 94 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus

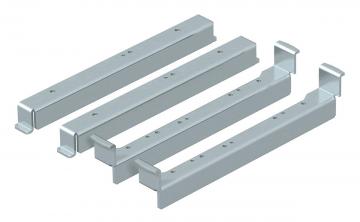

Nivelačný uholník na zabudovanie do UGD250-3 pre okrúhlu kazetu
NW 250-3 RK 7410552 1 Kus
Nivelačný uholník na zabudovanie do UGD350-3 pre okrúhlu kazetu
NW 350-3 RK 7410556 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov RKSRN2UZD3R4MS25 / 7409284 , 0.05MB , pdfList technických údajov RKSRN2UZD3R4MS25 / 7409284 , 0.22MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfNávod na montáž Návod na montáž kaziet RKSRN2UZD3 , 0.98MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
