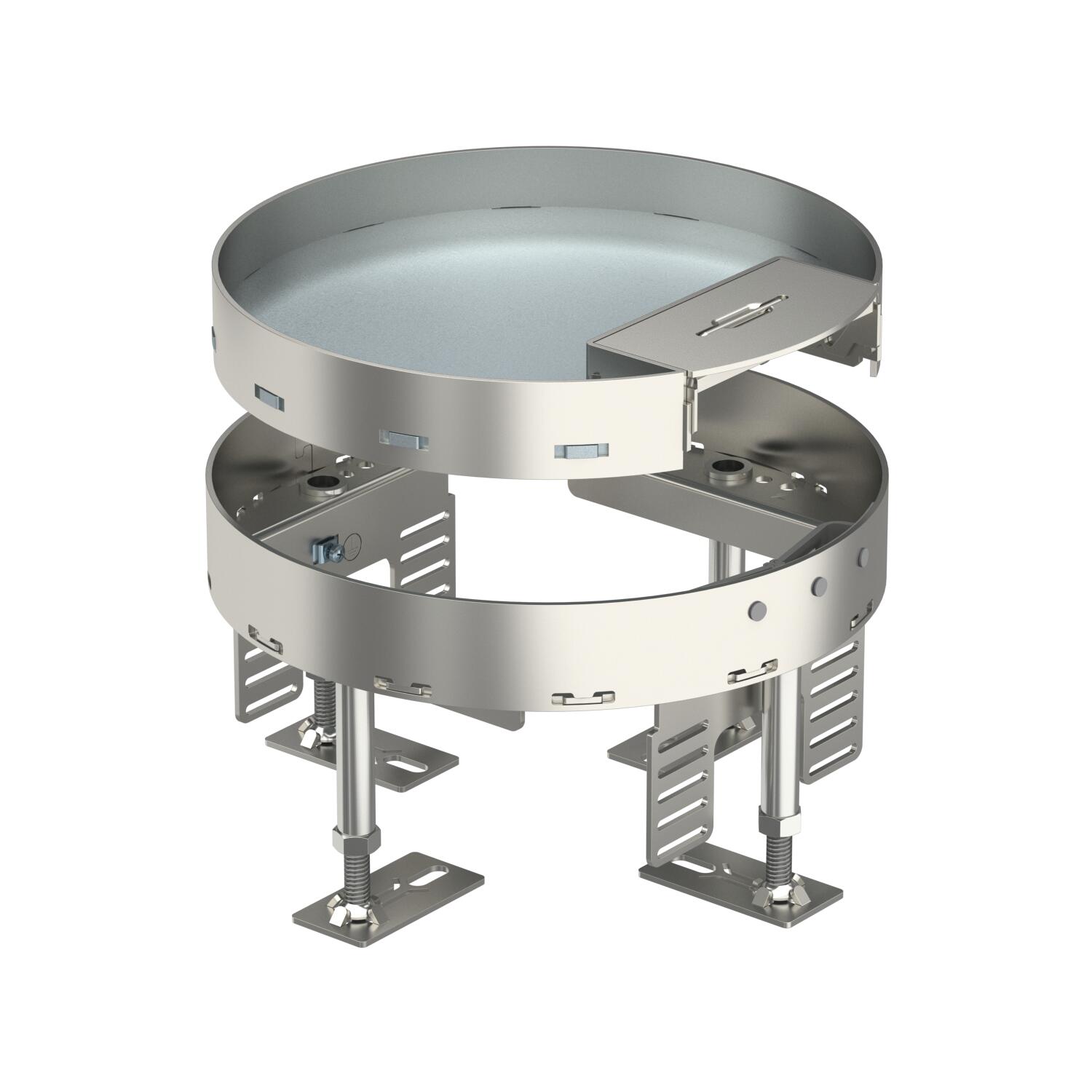

Nivelizovateľná kazeta s výstupom pre šnúru, RKSR, ušľachtilá oceľ
Výr. č. 7409260 | EAN 4012195867401
- Popis produktu
-
Popis produktuNivelizovateľná kazeta menovitej veľkosti R4 pre výstup pre šnúru na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho v interiéri.
Nivelizovateľná kazeta s výstupom pre šnúru, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

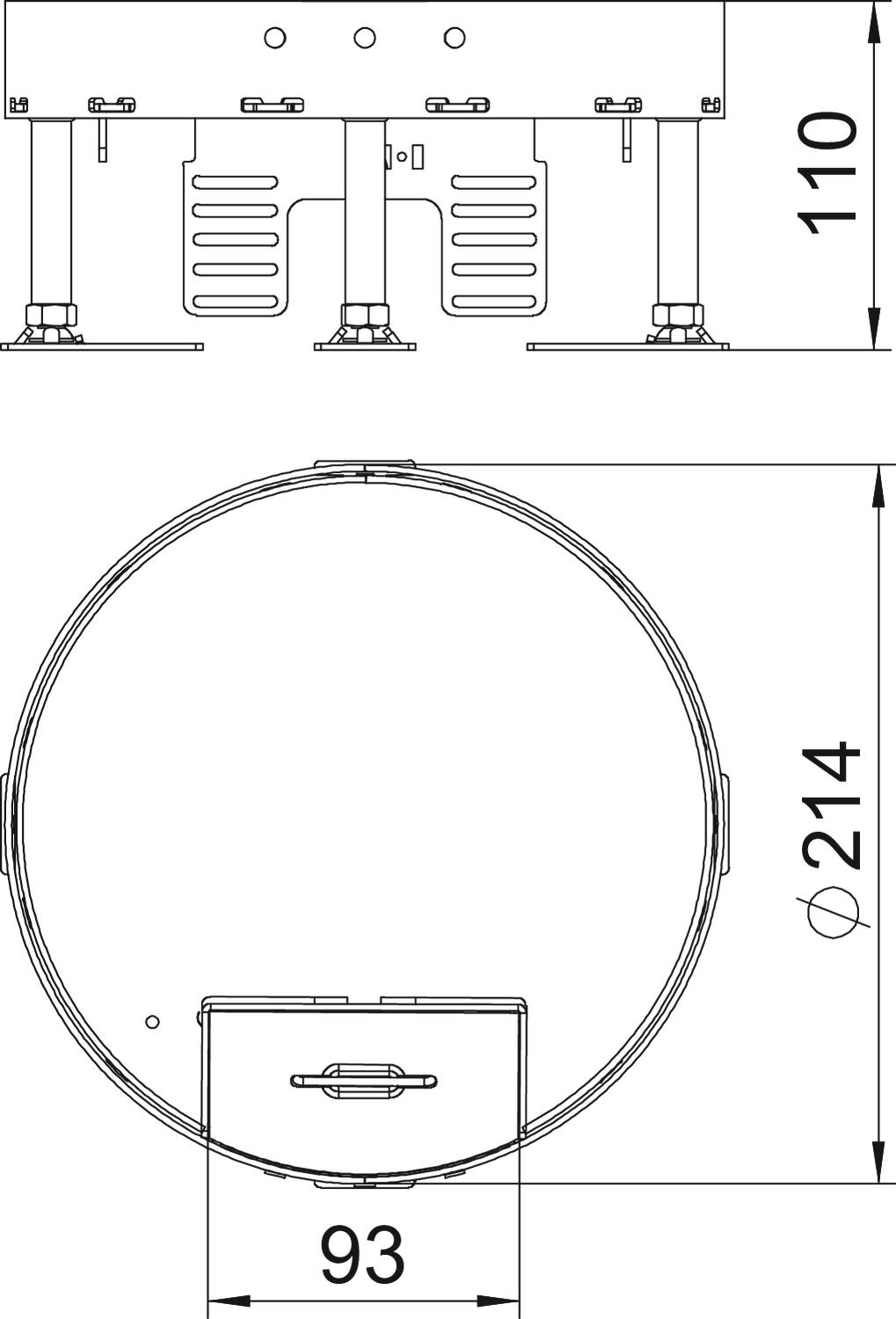

Certifikáty VDE Dĺžka 214 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky R4 Montážna hĺbka 110 mm Montážny priemer 215 Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Oddeliteľné nie Počet prístrojových vložiek 2 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø215mm Šírka 214 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 15 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov RKS2 R4 V25 / 7409260 , 0.05MB , pdfList technických údajov RKS2 R4 V25 / 7409260 , 0.22MB , pdfREACH Vyhlásenie o zhode RKS2 R4 V25 / 7409260 , 0.13MB , pdfRoHS Vyhlásenie o zhode RKS2 R4 V25 / 7409260 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
