Nivelizovateľná kazeta s výstupom pre šnúru, RKSR, mosadz
Výr. č. 7409264 | EAN 4012195867456
- Popis produktu
-

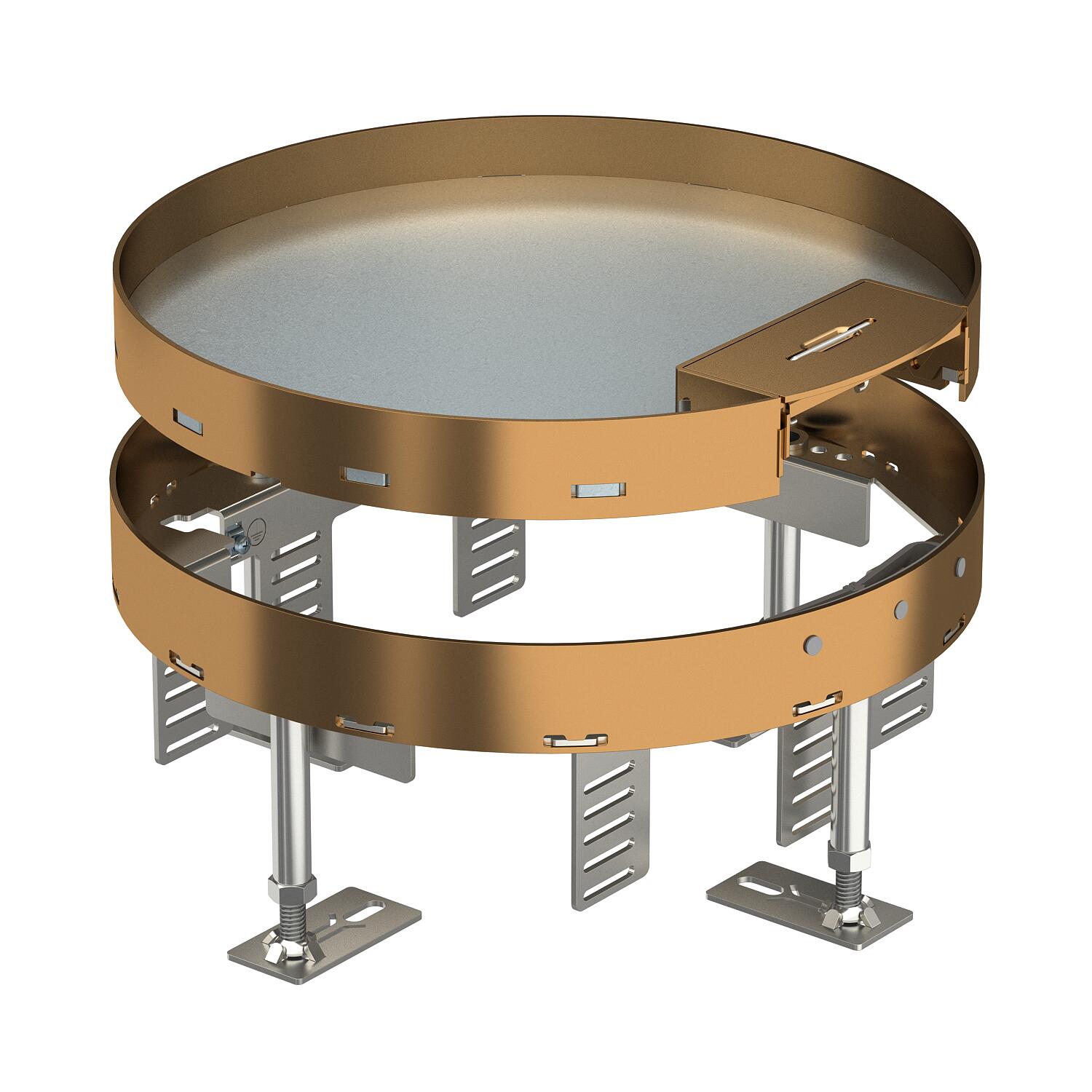

Popis produktuNivelizovateľná kazeta menovitej veľkosti R7 pre výstup pre šnúru na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho v interiéri.
Nivelizovateľná kazeta s výstupom pre šnúru, 3-kanálová. Nainštalovať je možné 2 krycie platne APMT2 a jednu APMT5. Pre montáž 2 univerzálnych nosičov UT3 a jedného UT4 pre 7 jednotlivých inštalačných prístrojov s nosným krúžkom/nosným strmeňom alebo pre 10 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

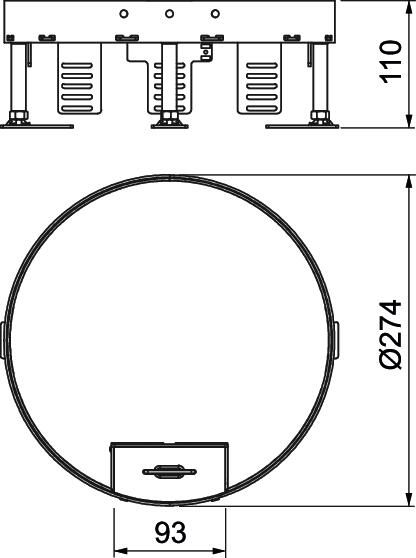

Certifikáty VDE Dĺžka 274 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Menovitá veľkosť pre prístrojové jednotky R7 Montážna hĺbka 110 mm Montážny priemer 275 Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Oddeliteľné nie Počet prístrojových vložiek 3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 10 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø275mm Šírka 274 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 / UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov RKS2 R7 M25 / 7409264 , 0.05MB , pdfList technických údajov RKS2 R7 M25 / 7409264 , 0.20MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
