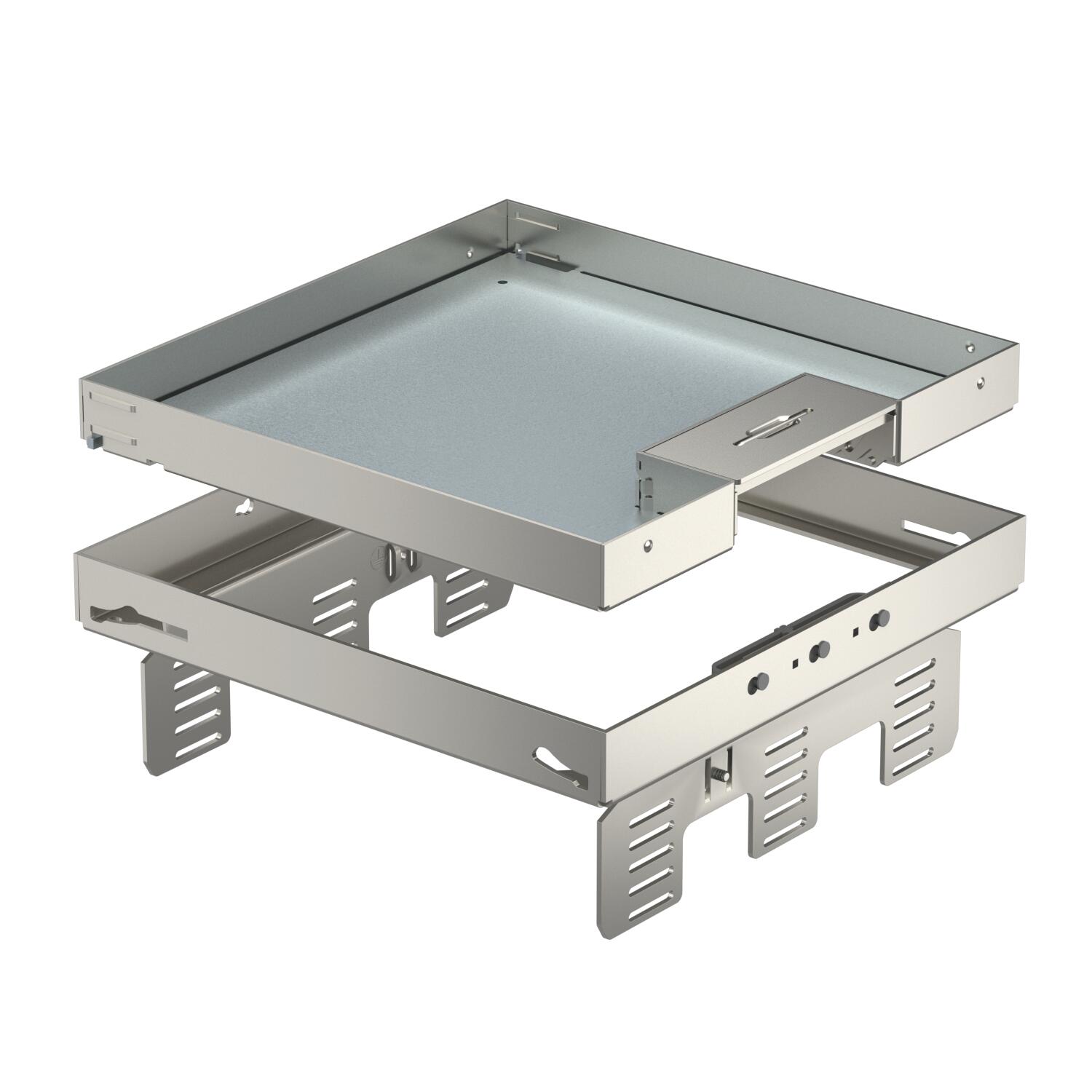

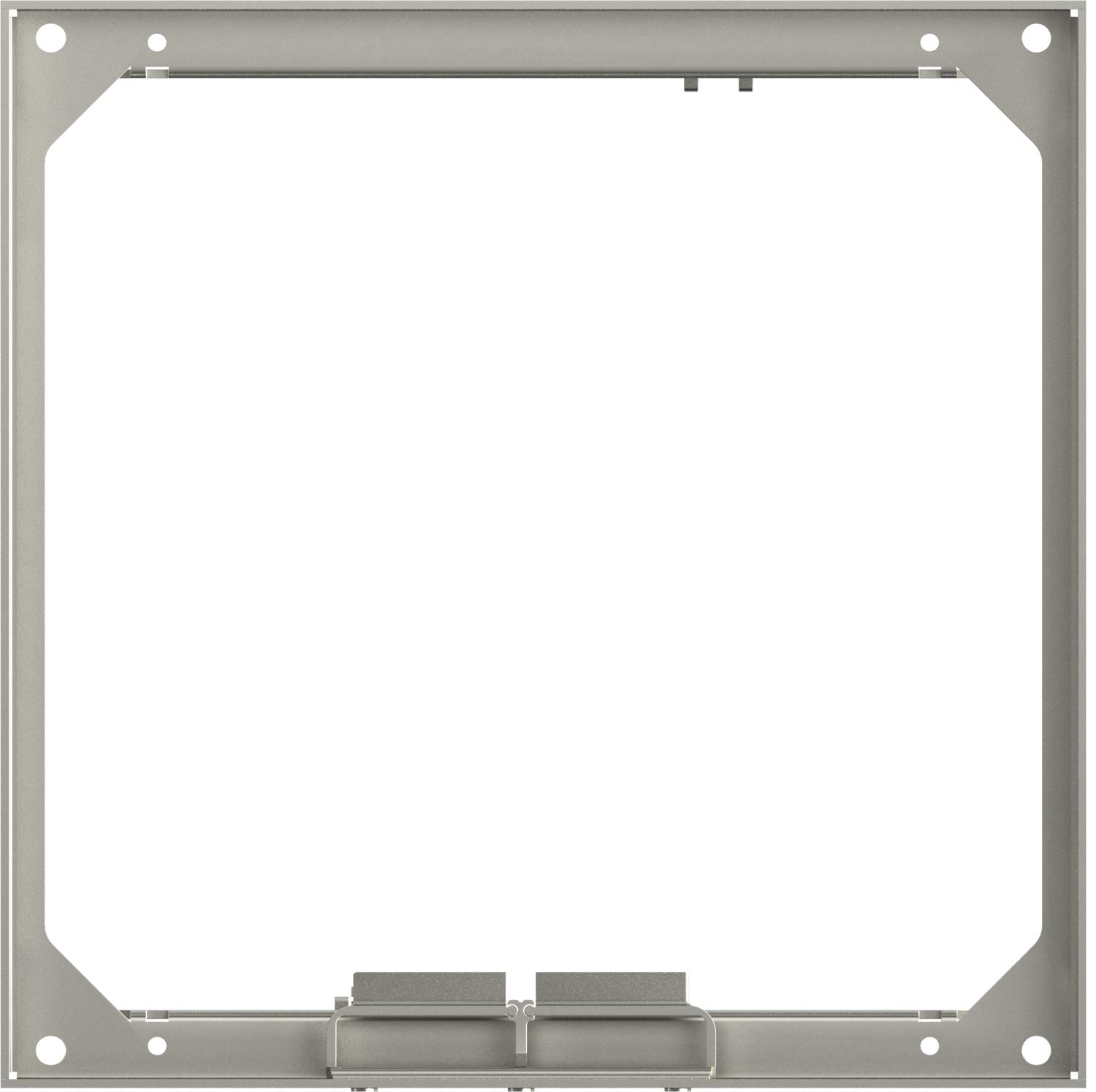

Nivelizovateľná kazeta s výstupom pre šnúru, RKSNUZD3, ušľachtilá oceľ
Výr. č. 7409238 | EAN 4012195867302
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 9, s výstupom pre šnúru, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačného uholníka (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s výstupom pre šnúru, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná kazeta jmenovité velikosti 9, odpojená od podlahy, se šňůrovým vývodem, pro montáž instalačních přístrojů do podlah se suchou údržbou v interiéru, k montáži do podlahových krabic typu UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Nivelizovatelná kazeta, 3-komorová. Lze instalovat 3 kryty APMT5.
-
- Technické údaje
-
Technické údaje

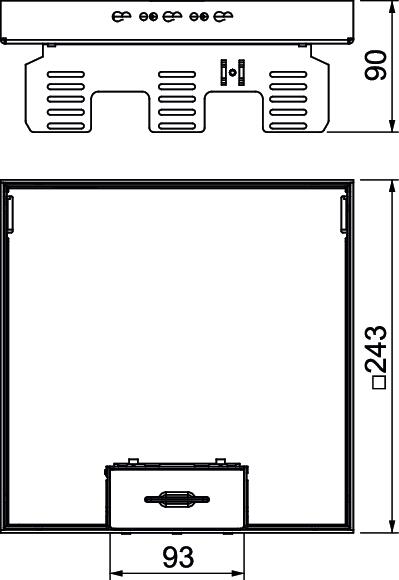

Certifikáty VDE Dĺžka 243 mm Dĺžka montážny rozmer 244 mm Hrúbka podlahovej krytiny 20 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 105 mm Norma EN 50085-2-2 Oddeliteľné áno Počet prístrojových vložiek 3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 243x243mm Rozmer h 90 mm Šírka 243 mm Šírka montážny rozmer 244 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 10 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 90 mm Výška podlahy min. 105 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Nivelačný uholník na zabudovanie do UGD250-3 pre štvorcovú kazetu
NW 250-3 QK 7410540 1 Kus
Nivelačný uholník na zabudovanie do UGD350-3 pre štvorcovú kazetu
NW 350-3 QK 7410544 1 Kus - Na stiahnutie
-
