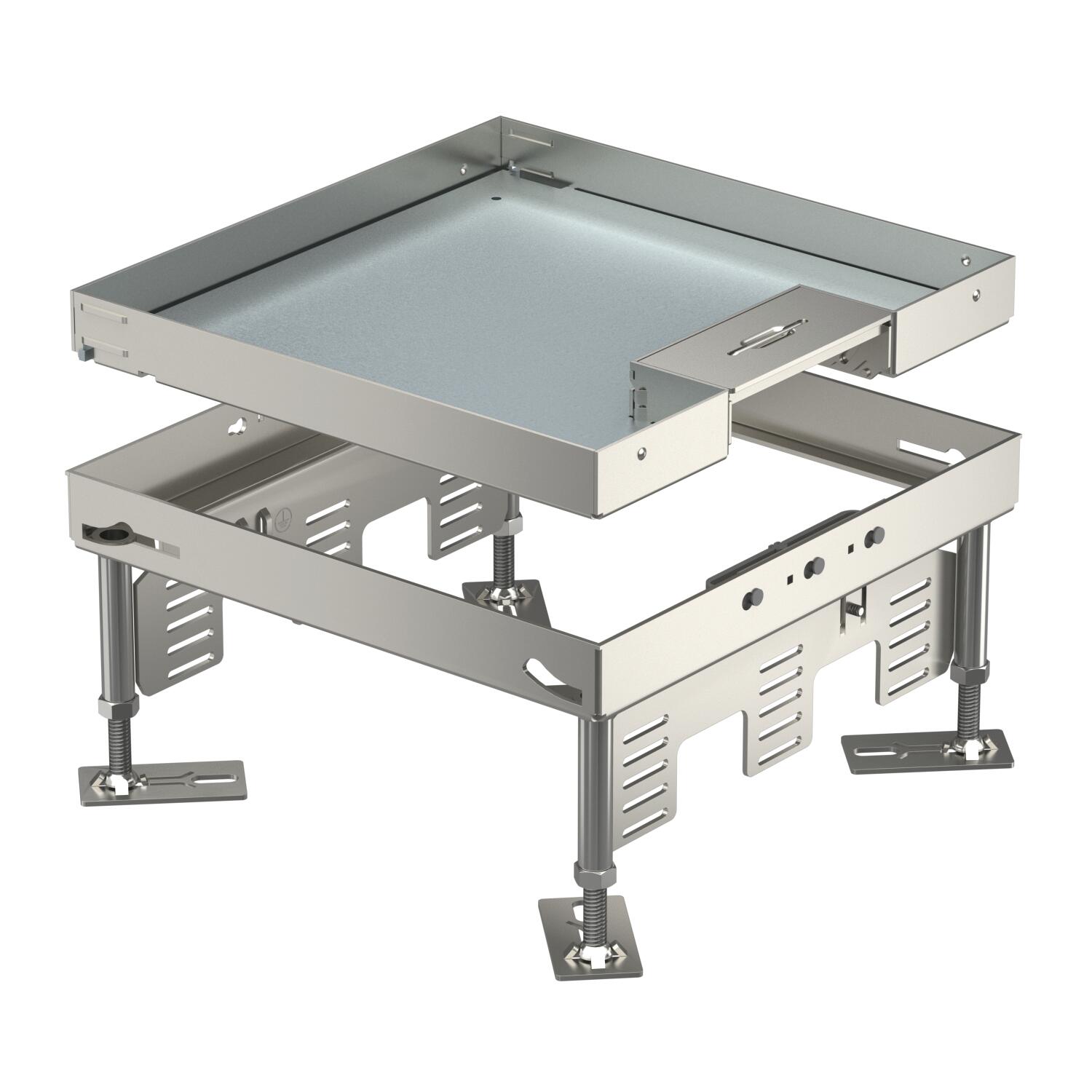

Nivelizovateľná kazeta s výstupom pre šnúru, RKSN, ušľachtilá oceľ
Výr. č. 7409220 | EAN 4012195867234
- Popis produktu
-
Popis produktuNivelizovateľná kazeta menovitej veľkosti 9 pre výstup pre šnúru na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho v interiéri.
Nivelizovateľná kazeta s výstupom pre šnúru, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

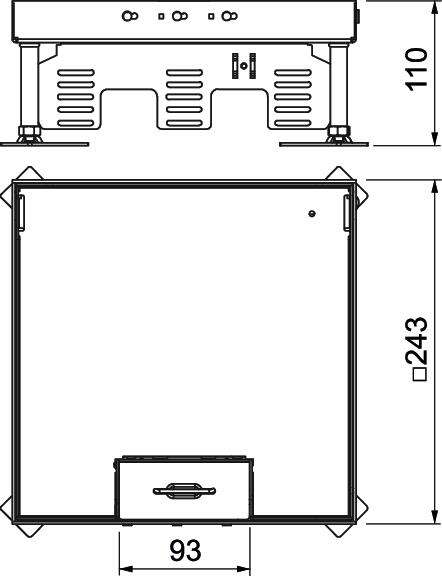

Certifikáty VDE CO₂ stopa (GWP) od kolísky po bránu 22,5368 kg CO₂e / 1 Kus Dĺžka 243 mm Dĺžka montážny rozmer 244 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť 350 mm Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 110 mm Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Oddeliteľné nie Počet prístrojových vložiek 3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 243x243mm Rozmer h 110 mm Šírka 243 mm Šírka montážny rozmer 244 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 15 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov RKSN2 9 VS 25 / 7409220 , 0.05MB , pdfList technických údajov RKSN2 9 VS 25 / 7409220 , 0.24MB , pdfEÚ Vyhlásenie o zhode RKSN2 9 VS 25 / 7409220 , 0.16MB , pdfREACH Vyhlásenie o zhode RKSN2 9 VS 25 / 7409220 , 0.13MB , pdfRoHS Vyhlásenie o zhode RKSN2 9 VS 25 / 7409220 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
