Nivelizovateľná kazeta s výstupom pre šnúru, RKSN, mosadz
Výr. č. 7409204 | EAN 4012195867111
- Popis produktu
-

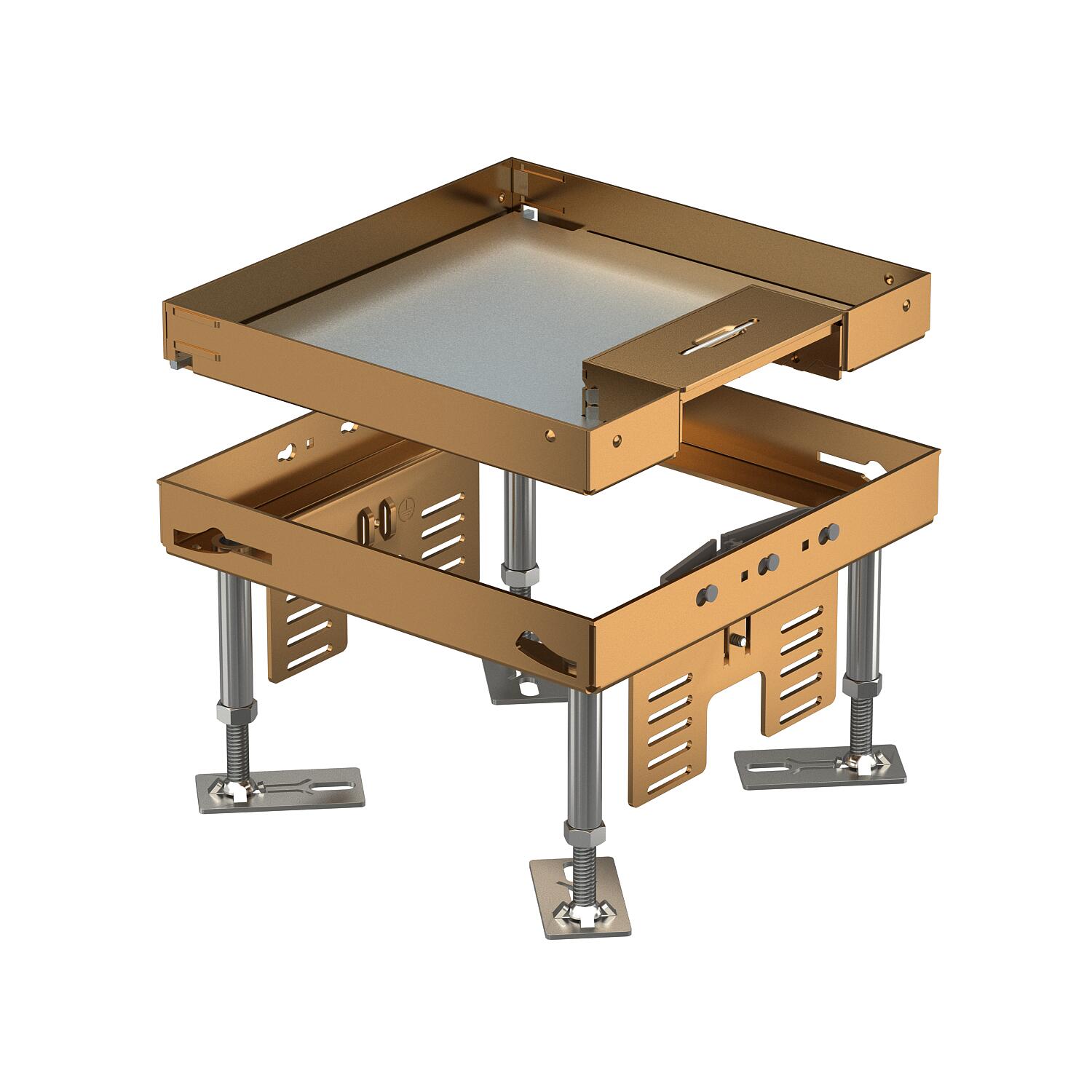

Popis produktuNivelizovateľná kazeta menovitej veľkosti 4 pre výstup pre šnúru na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho v interiéri.
Nivelizovateľná kazeta s výstupom pre šnúru, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

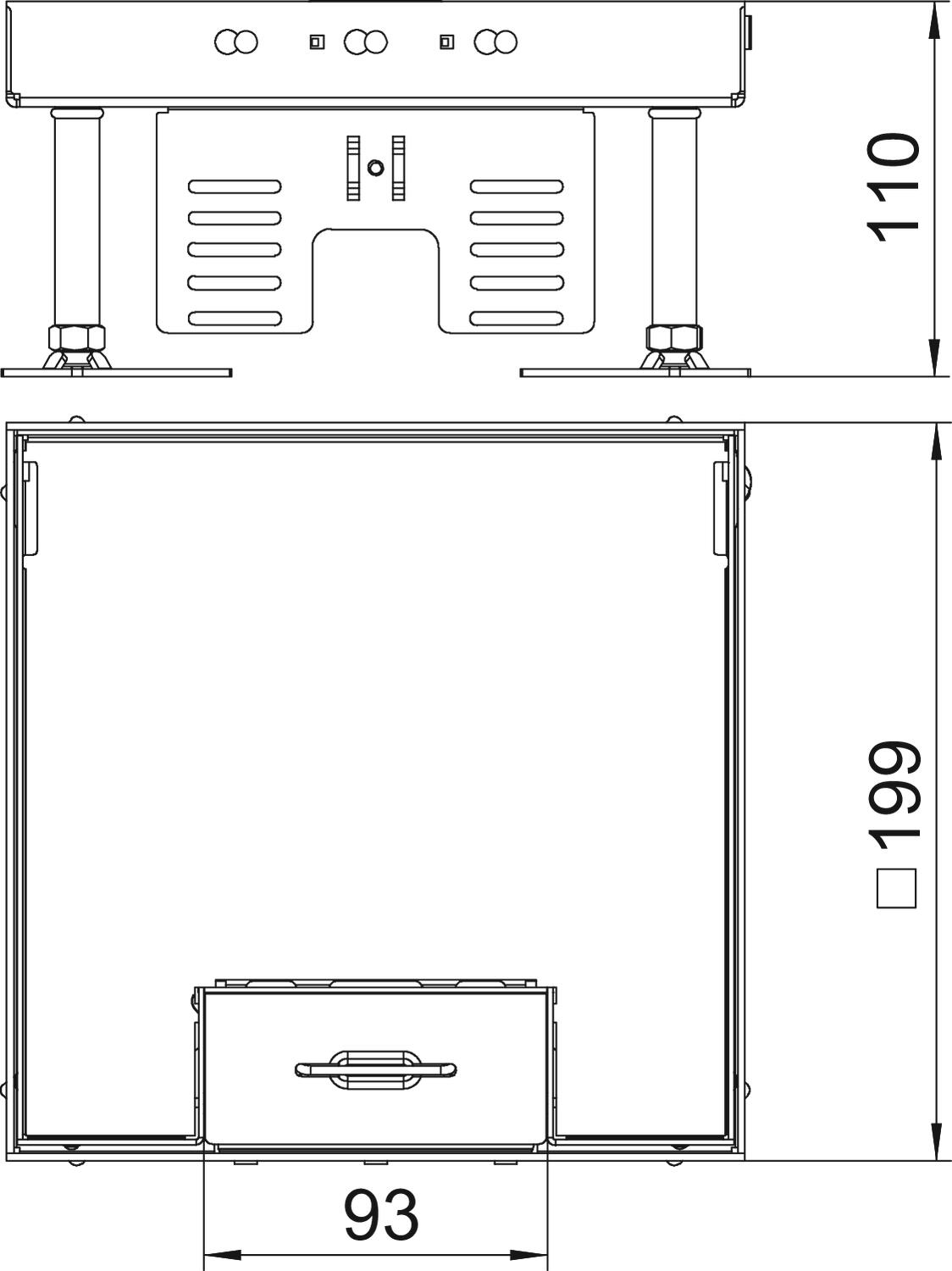

Certifikáty VDE Dĺžka montážny rozmer 201 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Menovitá veľkosť pre prístrojové jednotky 4 Montážna hĺbka 110 mm Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Oddeliteľné nie Počet prístrojových vložiek 2 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 200x200mm Rozmer h 110 mm Šírka montážny rozmer 201 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
