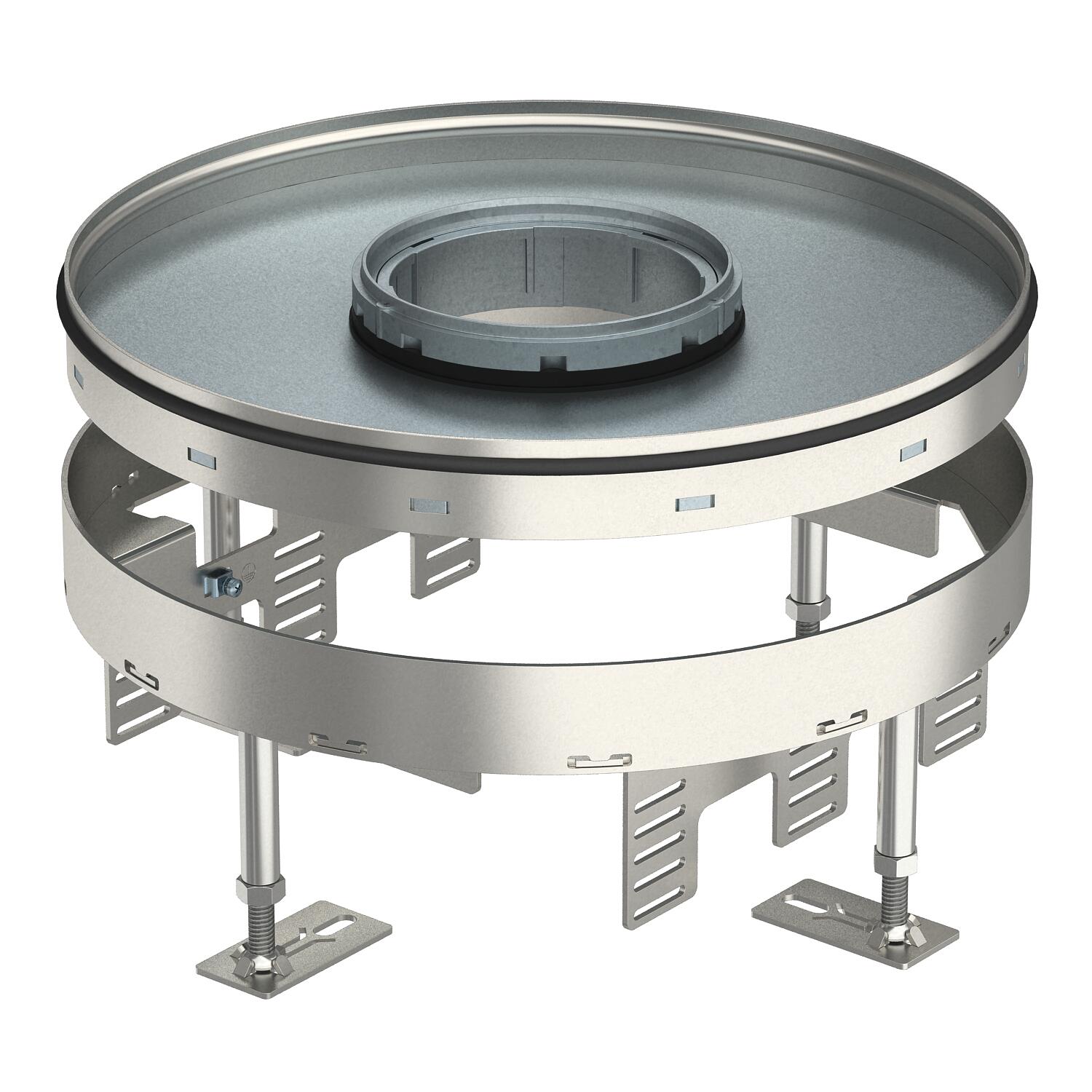

Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFRSL, menovitá veľkosť R9, ušľachtilá oceľ
Výr. č. 7409472 | EAN 4012195869801
- Popis produktu
-
Popis produktuOkrúhla kazeta pre vysokú záťaž pre tubus v menovitej veľkosti R9 na zabudovanie inštalačných prístrojov do kanálových systémov, dvojitých a dutých podláh, podláh ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 2 do 20 kN.

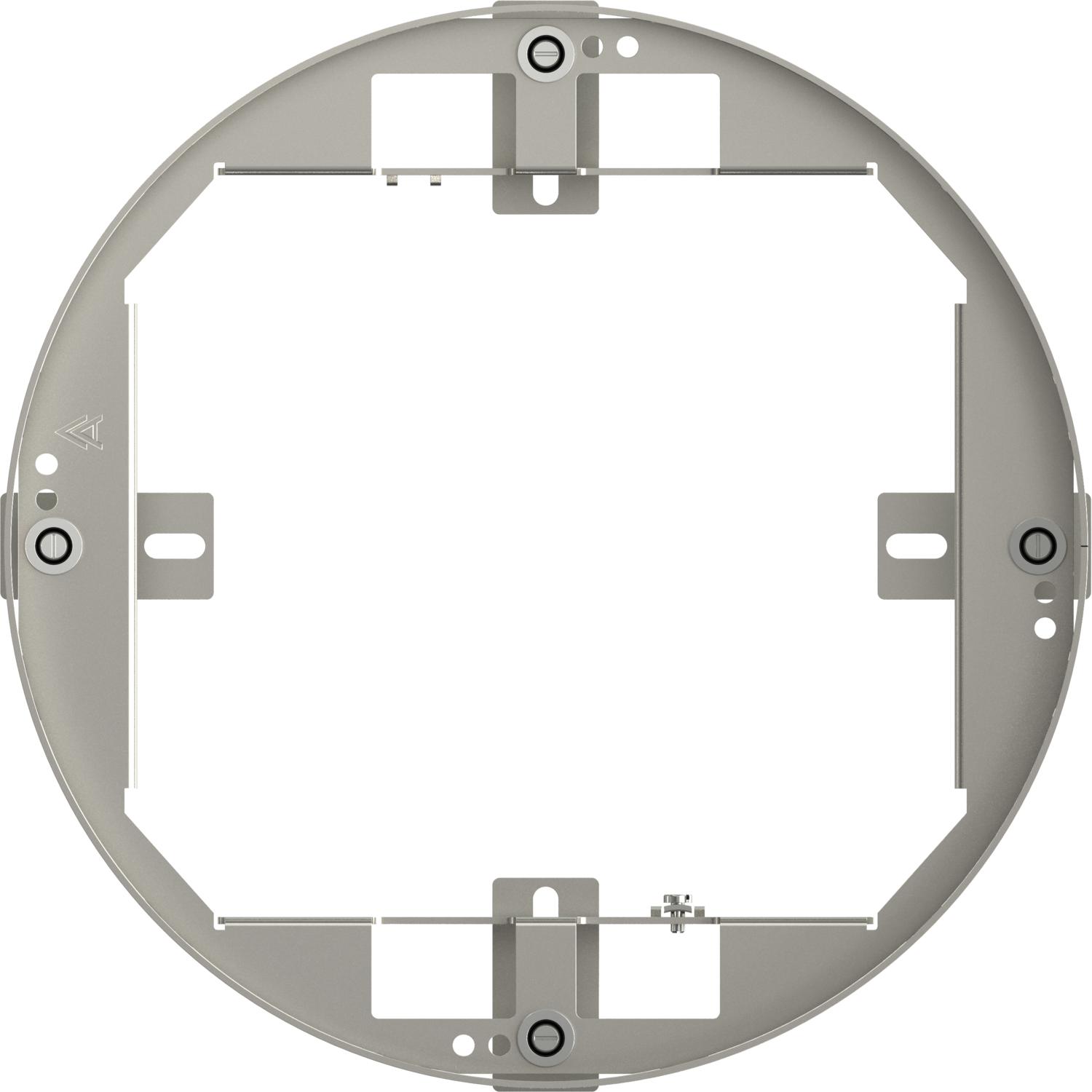

Nivelizovateľná kazeta pre vysokú záťaž s tubusom s triedou zaťaženia 2-20 kN, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná kruhová kazeta pro vysoká zatížení, 3komorová, pro tubus jmenovité velikosti 9. K vestavbě do kanálových systémů nebo dvojitých a dutých podlah se suchou či mokrou údržbou v interiéru. Zátěžová třída 2 do 20 kN. Instalovat lze 3 kryty v provedení APMT5.
-
- Technické údaje
-
Technické údaje

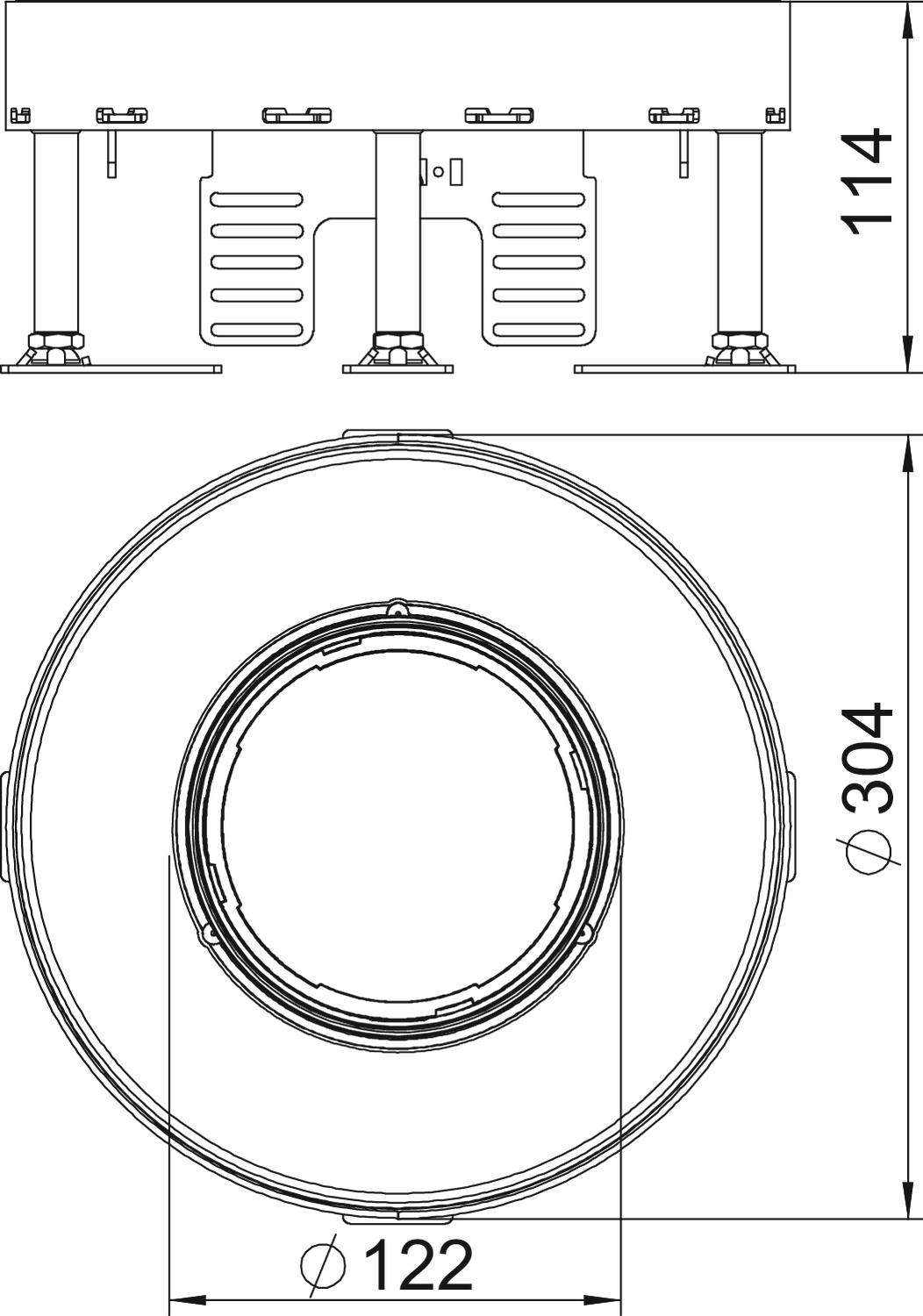

Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 114 mm Montážny priemer 305 Nivelačný rozsah max. 159 mm Nivelačný rozsah min. 114 mm Oddeliteľné nie Počet prístrojových vložiek 3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø305mm Rozmer h 114 mm Stupeň krytia kód IK IK10 Trieda vysokého zaťaženia 20 kN (OBO SL2) Typ montážneho systému UT4 Údržba dna mokrá Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou áno Vyhotovenie výstup vedenia Zápustný tubus Výška podlahy max. 159 mm Výška podlahy min. 114 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 V 7428141 1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 G4 7428142 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov RKFR2 9 SL2V2 25 / 7409472 , 0.05MB , pdfList technických údajov RKFR2 9 SL2V2 25 / 7409472 , 0.22MB , pdfREACH Vyhlásenie o zhode RKFR2 9 SL2V2 25 / 7409472 , 0.13MB , pdfRoHS Vyhlásenie o zhode RKFR2 9 SL2V2 25 / 7409472 , 0.13MB , pdfPomôcka pri výbere Pomůcka pro výběr systémů pro velká zatížení , 0.13MB , pdfNávod na montáž Heavy-load system , 6.72MB , pdfNávod na montáž RKRSL RKFRSL , 2.29MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
