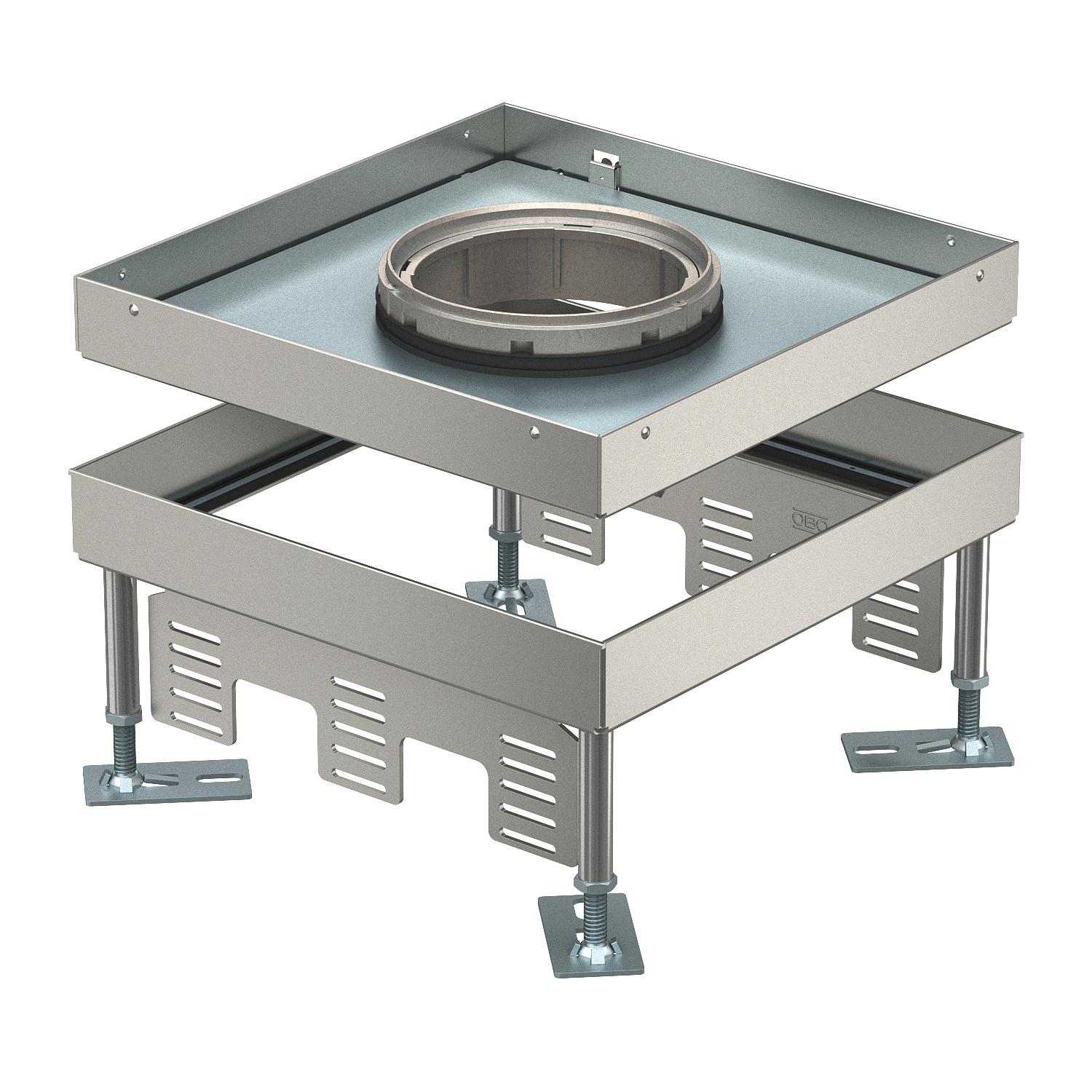

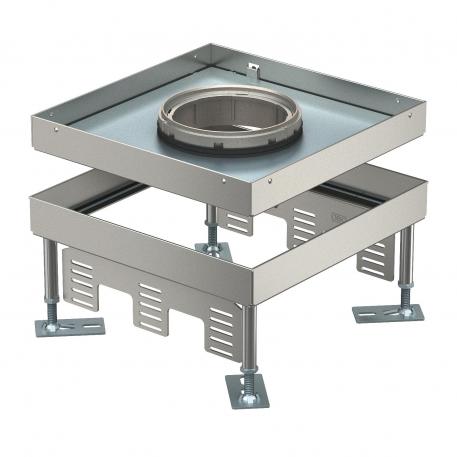

Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFNSL, menovitá veľkosť 9, ušľachtilá oceľ
Výr. č. 7408940 | EAN 4012197278304
- Popis produktu
-
Popis produktuŠtvorcová kazeta pre vysokú záťaž pre tubus v menovitej veľkosti 9 na zabudovanie inštalačných prístrojov do kanálových systémov, dvojitých a dutých podláh, podláh ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 1 do 10 kN.
Nivelizovateľná kazeta pre vysokú záťaž s tubusom s triedou zaťaženia 1-10 kN, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná čtvercová kazeta pro vysoká zatížení, pro tubus, jmenovitá velikost 9 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 1 až 10 kN.
Vyrovnaná kazeta pro velké zatížení se 3 komorami. Lze instalovat 3 kryty APMT5.
-
- Technické údaje
-
Technické údaje

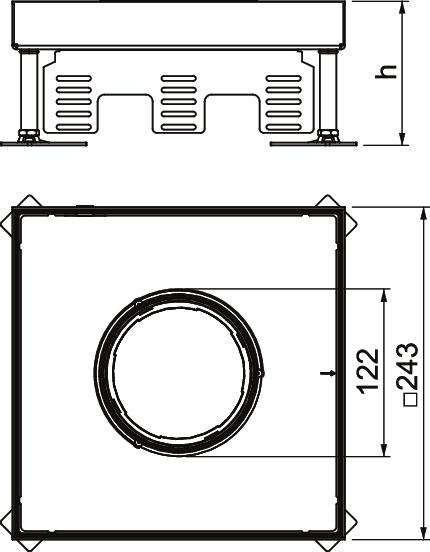

Certifikáty VDE Dĺžka 243 mm Dĺžka montážny rozmer 244 mm Hrúbka podlahovej krytiny 21 mm Krytie (IP) v nepoužitom stave IP55 Krytie (IP) v použitom stave IP20 Materiál ušľachtilá oceľ, nehrdzavejúca Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 110 mm Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Norma EN 50085-2-2 Oddeliteľné nie Počet univerzálnych nosičov 3 x UT4 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 243x243x105 Rozmer h 110 mm Šírka 243 mm Šírka montážny rozmer 244 mm Stupeň krytia kód IK IK10 Trieda vysokého zaťaženia 10 kN (OBO SL1) Typ montážneho systému UT4 Údržba dna mokrá Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou áno Vyhotovenie výstup vedenia Zápustný tubus Výrez v dne/Montážny otvor 244x244 Výška 110 mm Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 V 7428141 1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 G4 7428142 1 Kus - Na stiahnutie
-
