Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFNSL, menovitá veľkosť 4, ušľachtilá oceľ 110 | 155 | 20 | 110 | 4 | IP55

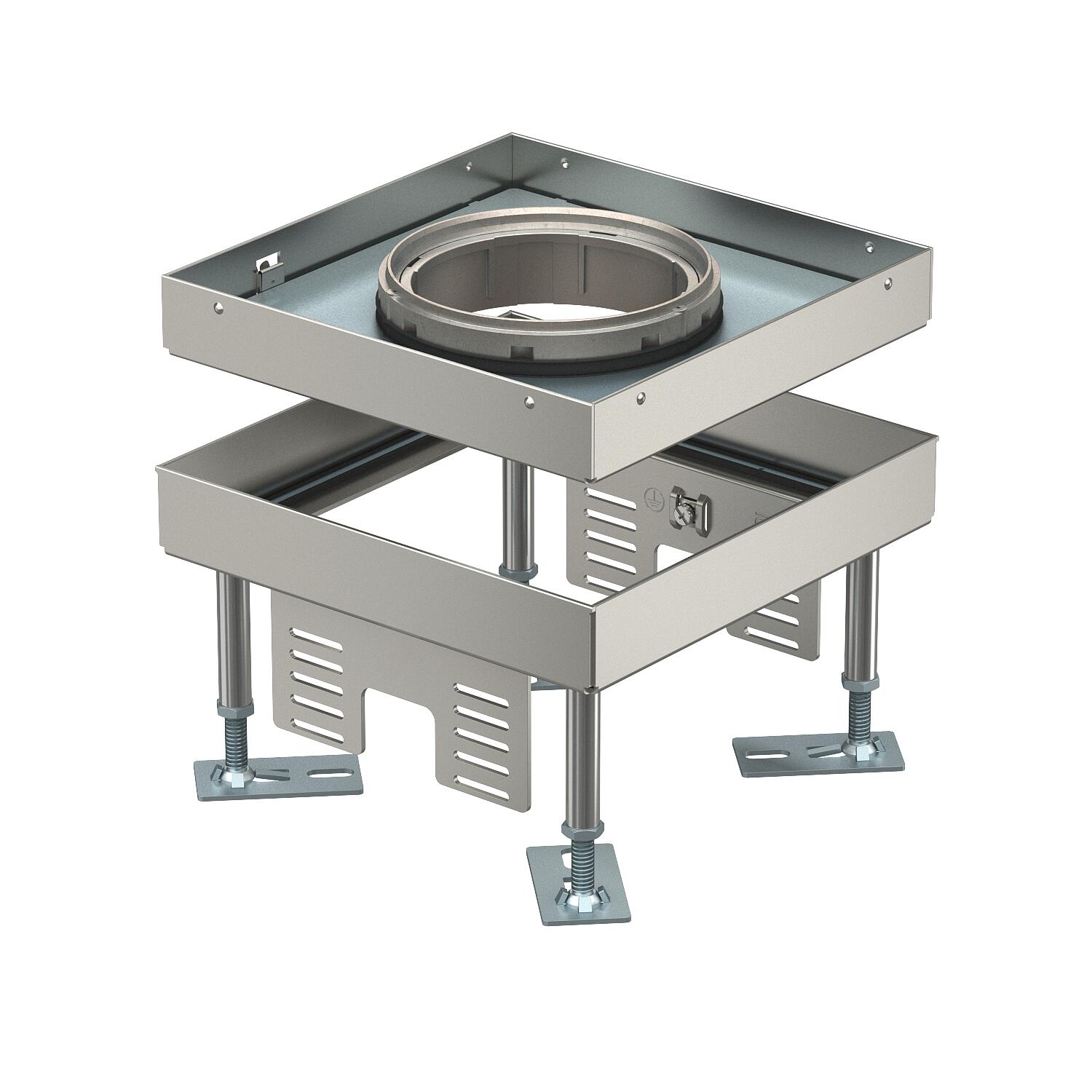

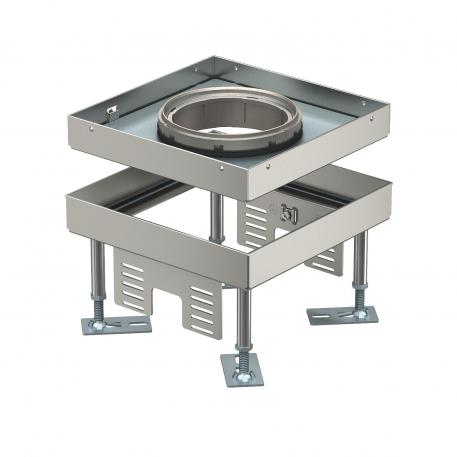

Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFNSL, menovitá veľkosť 4, ušľachtilá oceľ

Výr. č. 7408928 | EAN 4012197278267

Výr. č. / Typ

Výška podlahy min.

Výška podlahy max.

Hrúbka podlahovej krytiny

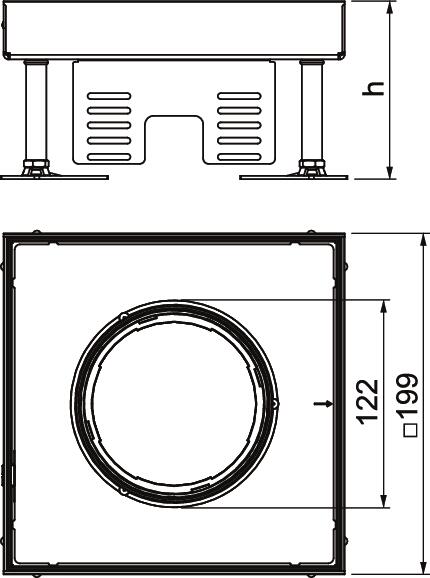

Rozmer h

Menovitá veľkosť pre prístrojové jednotky	4

Krytie (IP) v nepoužitom stave	IP55

Popis produktu

Popis produktu

Štvorcová kazeta pre vysokú záťaž pre tubus v menovitej veľkosti 4 na zabudovanie inštalačných prístrojov do kanálových systémov, dvojitých a dutých podláh, podláh ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 1 do 10 kN.

Nivelizovateľná kazeta pre vysokú záťaž s tubusom s triedou zaťaženia 1-10 kN, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.

Technické údaje

Technické údaje

Certifikáty	VDE
Dĺžka	199 mm
Dĺžka montážny rozmer	201 mm
Hrúbka podlahovej krytiny	20 mm
Krytie (IP) v nepoužitom stave	IP55
Krytie (IP) v použitom stave	IP20
Materiál	ušľachtilá oceľ, nehrdzavejúca
Menovitá veľkosť pre prístrojové jednotky	4
Montážna hĺbka	110 mm
Nivelačný rozsah max.	155 mm
Nivelačný rozsah min.	110 mm
Norma	EN 50085-2-2
Oddeliteľné	nie
Počet univerzálnych nosičov	2 x UT3
Počet výstupov vedenia	1
Počet zabudovateľných prístrojov	6
Prístrojový nosič na uchytenie prístrojových vložiek	nie

Rozmer	199x199x105
Rozmer h	110 mm
Šírka	199 mm
Šírka montážny rozmer	201 mm
Stupeň krytia kód IK	IK10
Trieda vysokého zaťaženia	10 kN (OBO SL1)
Typ montážneho systému	UT3
Údržba dna	mokrá
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie s veľkou nosnosťou	áno
Vyhotovenie výstup vedenia	Zápustný tubus
Výrez v dne/Montážny otvor	201x201
Výška	110 mm
Výška podlahy max.	155 mm
Výška podlahy min.	110 mm

Všetky typy

Všetky typy

Typ	Výška podlahy min.	Výška podlahy max.	Hrúbka podlahovej krytiny	Rozmer h	Menovitá veľkosť pre prístrojové jednotky	Krytie (IP) v nepoužitom stave	Výr. č.	Množstvo	najm. PJ
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	Kus	1 Kus
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 V	7428141	Kus	1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 G4	7428142	Kus	1 Kus
