Nivelizovateľná kazeta pre tubus, RKFRNUZD3, ušľachtilá oceľ
Výr. č. 7409452 | EAN 4012195869689
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti R9 pre tubus pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD350-3 v spojení s montážnym vekom DUG350-3R9 alebo do UGD350-3R9. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s tubusom, 3-kanálová Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná kazeta jmenovité velikosti R9, odpojená od podlahy, pro tubus, k montáži instalačních přístrojů do podlah se suchou nebo mokrou údržbou v interiéru, k montáži do podlahových krabic typu UZD350-3 ve spojení s montážním víkem DUG350-3R9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Nivelovatelná kazeta, 3komorová. Lze instalovat 3 kryty APMT5.
-
- Technické údaje
-
Technické údaje

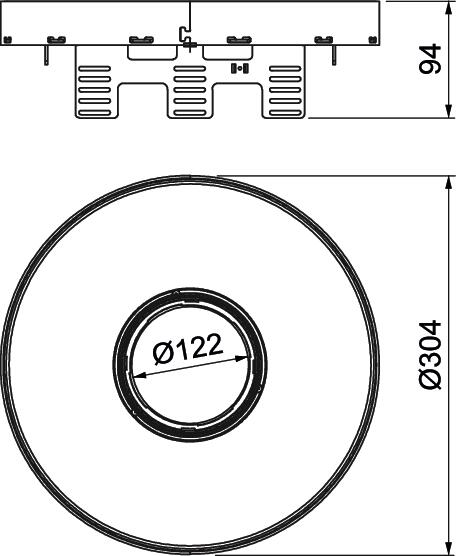

Certifikáty VDE Dĺžka 304 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 104 mm Montážny priemer 305 Oddeliteľné áno Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø305mm Šírka 304 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Zápustný tubus Výška 94 mm Výška podlahy min. 94 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 V 7428141 1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 G4 7428142 1 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Nivelačný uholník na zabudovanie do UGD350-3 pre okrúhlu kazetu
NW 350-3 RK 7410556 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov RKFRN2UZD3R9VS25 / 7409452 , 0.05MB , pdfList technických údajov RKFRN2UZD3R9VS25 / 7409452 , 0.22MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfNávod na montáž Návod na montáž kaziet RK(F)RN2UZD3 , 0.10MB , pdfNávod na použitie Návod na použitie PF-G , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
