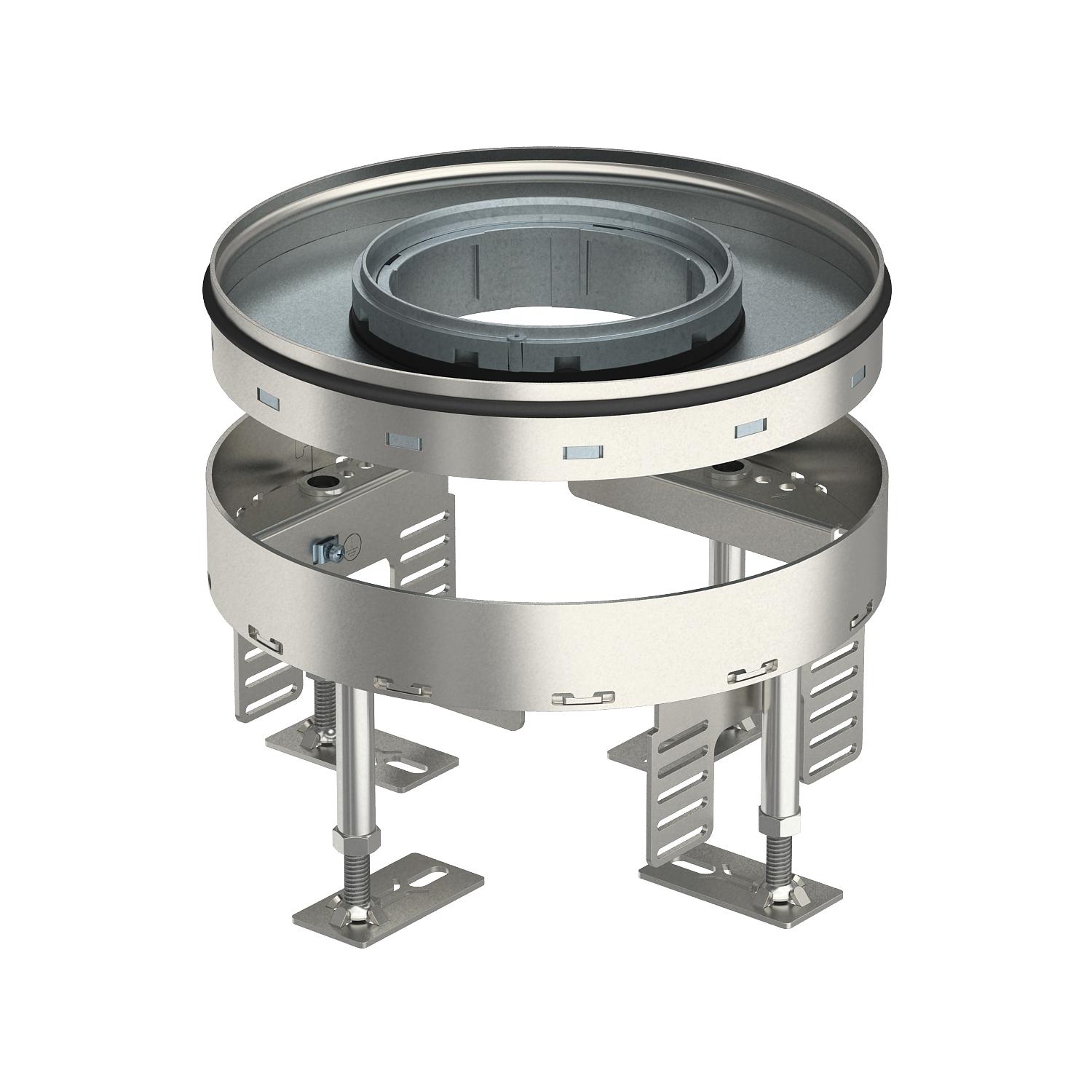

Nivelizovateľná kazeta pre tubus, RKFR, ušľachtilá oceľ
Výr. č. 7409424 | EAN 4012195869467
- Popis produktu
-
Popis produktuNivelizovateľná kazeta menovitej veľkosti R4 pre tubus na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri.
Nivelizovateľná kazeta s tubusom, 2-kanálová Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

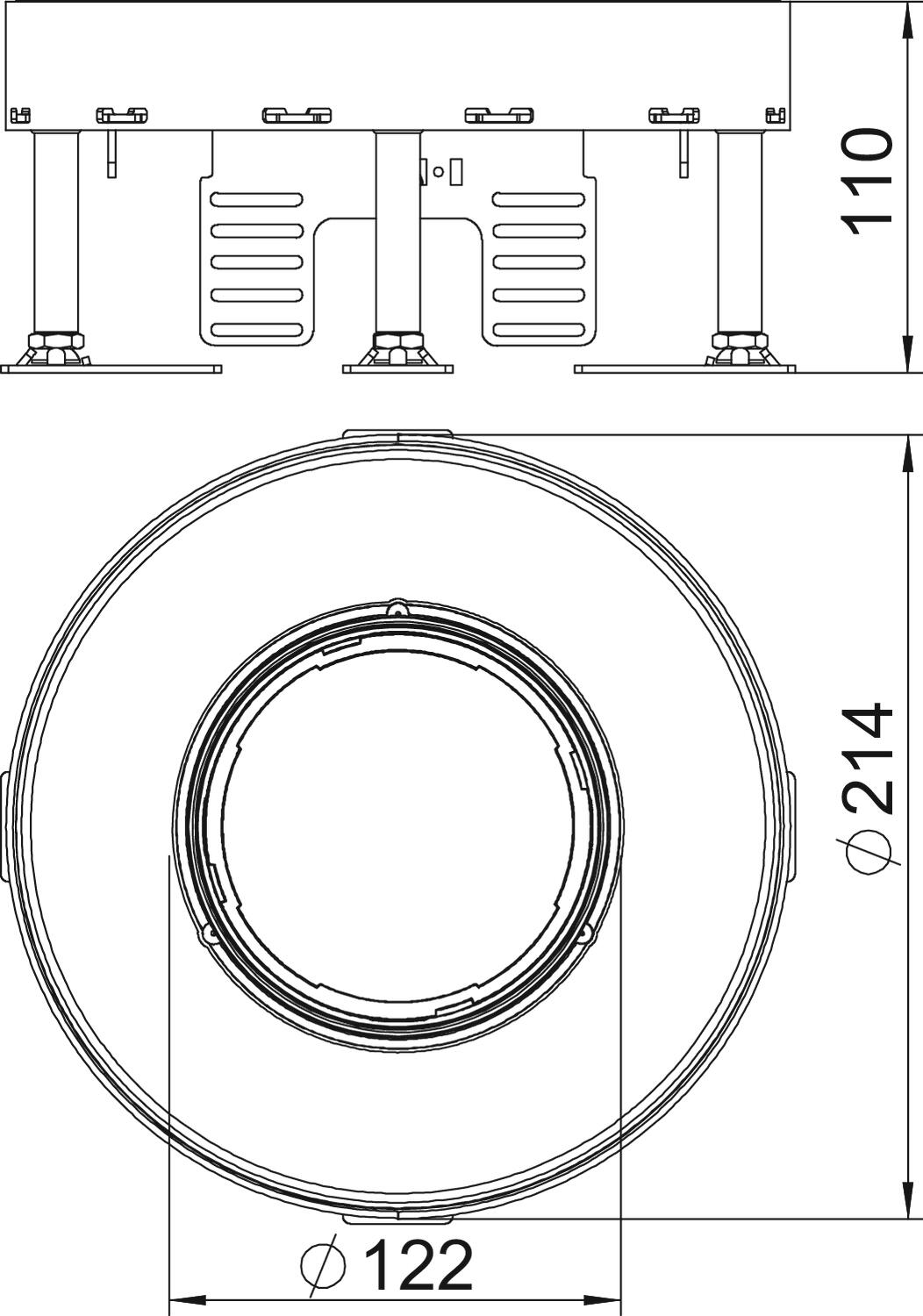

Certifikáty VDE Dĺžka 214 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky R4 Montážna hĺbka 110 mm Montážny priemer 215 Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Oddeliteľné nie Počet prístrojových vložiek 2 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø215mm Šírka 214 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 10 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Zápustný tubus Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 V 7428141 1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 G4 7428142 1 Kus
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
