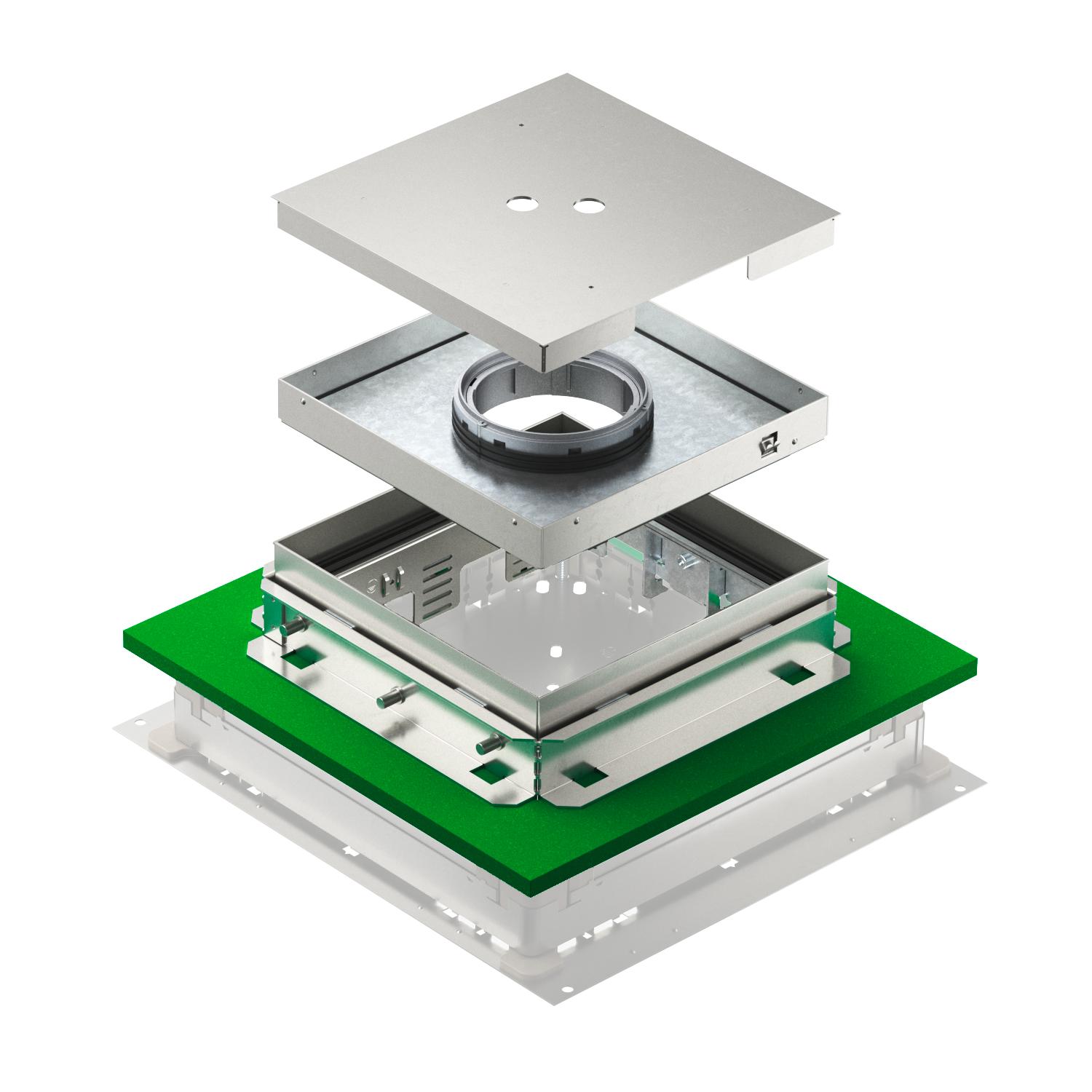

Nivelizovateľná kazeta pre tubus, RKFNUZD3, ušľachtilá oceľ
Výr. č. 7409605 | EAN 4012197369194
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 9, pre tubus, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s tubusom, 3-kanálová Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

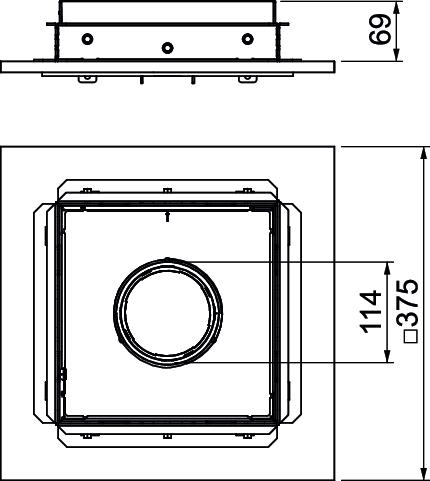

Certifikáty VDE Dĺžka 243 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP55 Krytie (IP) v použitom stave IP20 Materiál ušľachtilá oceľ, nehrdzavejúca Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 136 mm Nivelačný rozsah max. 110 mm Nivelačný rozsah min. 69 mm Norma EN 50085-2-2 Oddeliteľné áno Počet univerzálnych nosičov 3 x UT4 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 243x243x83 Šírka 243 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Zápustný tubus Výška 81 mm Výška mazaniny max. 110 mm Výška mazaniny min. 69 mm Výška podlahy max. 442 mm Výška podlahy min. 136 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 V 7428141 1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 G4 7428142 1 Kus - Na stiahnutie
-
Karta bezpečnostných údajov TRKFN 9 VS 250 / 7409605 , 0.05MB , pdfList technických údajov TRKFN 9 VS 250 / 7409605 , 0.26MB , pdfEÚ Vyhlásenie o zhode TRKFN 9 VS 250 / 7409605 , 0.13MB , pdf
