Nivelizovateľná kazeta pre tubus, RKFN, ušľachtilá oceľ 110 | 155 | 25 | 110 | Zápustný tubus | 9

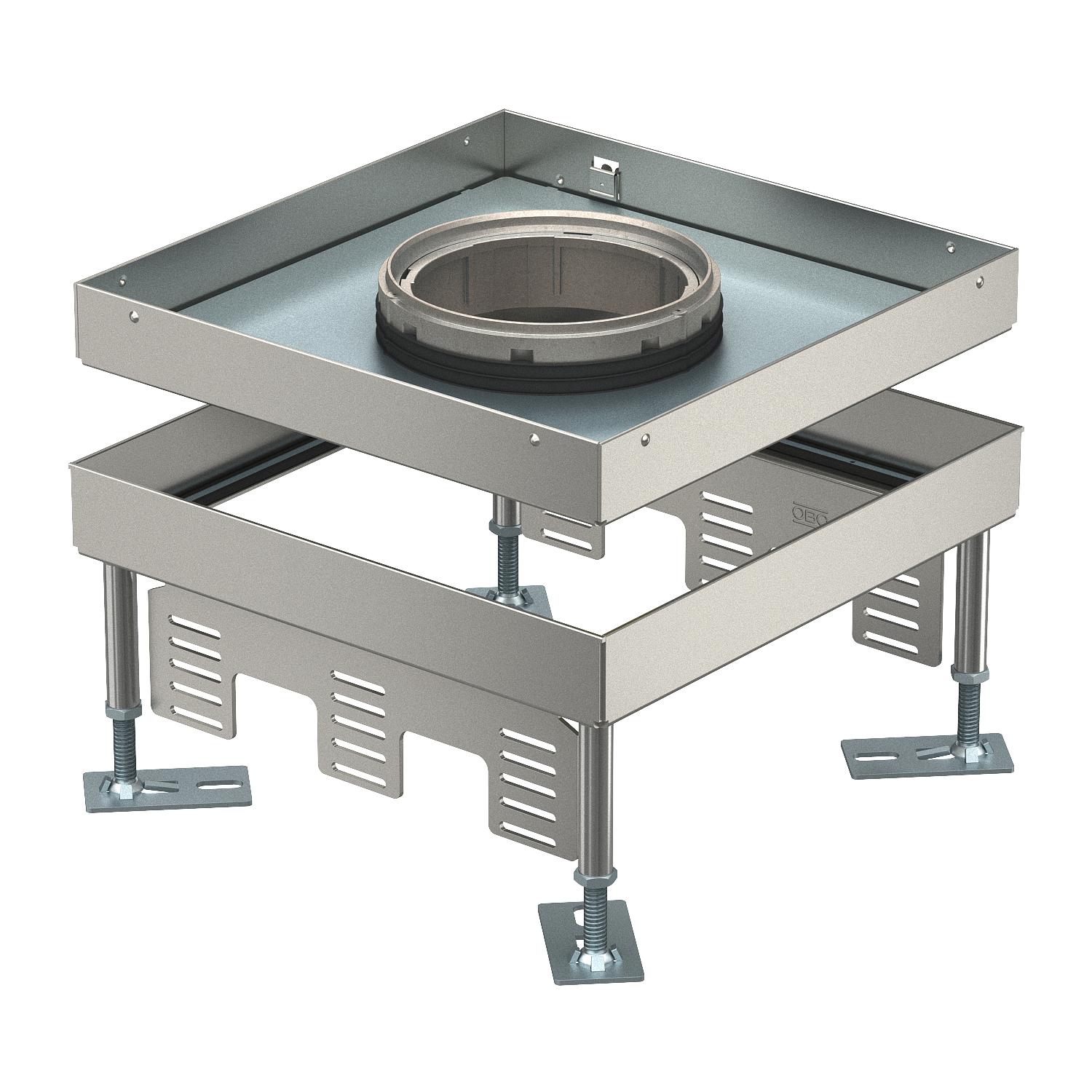

Nivelizovateľná kazeta pre tubus, RKFN, ušľachtilá oceľ

Výr. č. 7408982 | EAN 4012197278182

Výr. č. / Typ

Výška podlahy min.

Výška podlahy max.

Hrúbka podlahovej krytiny

Rozmer h

Vyhotovenie výstup vedenia	Zápustný tubus

Menovitá veľkosť pre prístrojové jednotky	9

Popis produktu

Popis produktu

Nivelizovateľná kazeta menovitej veľkosti 9 pre tubus na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri.
Nivelizovateľná kazeta s tubusom, 3-kanálová Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.

Technické údaje

Technické údaje

Certifikáty	VDE
Dĺžka	243 mm
Dĺžka montážny rozmer	244 mm
Hrúbka podlahovej krytiny	25 mm
Krytie (IP) v nepoužitom stave	IP55
Krytie (IP) v použitom stave	IP20
Materiál	ušľachtilá oceľ, nehrdzavejúca
Menovitá veľkosť pre prístrojové jednotky	9
Montážna hĺbka	110 mm
Nivelačný rozsah max.	155 mm
Nivelačný rozsah min.	110 mm
Norma	EN 50085-2-2
Oddeliteľné	nie
Počet univerzálnych nosičov	3 x UT4
Počet výstupov vedenia	1
Počet zabudovateľných prístrojov	12
Prístrojový nosič na uchytenie prístrojových vložiek	nie

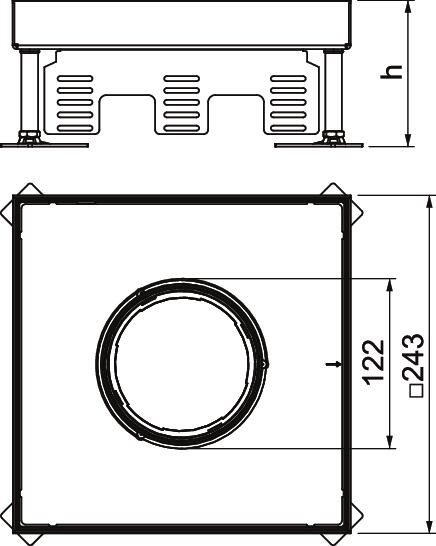

Rozmer	243x243x105

Rozmer h	110 mm
Šírka	243 mm
Šírka montážny rozmer	244 mm
Stupeň krytia kód IK	IK10
Typ montážneho systému	UT4
Údržba dna	mokrá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 10 000 N
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie výstup vedenia	Zápustný tubus
Výrez v dne/Montážny otvor	244x244
Výška	110 mm
Výška podlahy max.	155 mm
Výška podlahy min.	110 mm

Všetky typy

Všetky typy

Typ	Výška podlahy min.	Výška podlahy max.	Hrúbka podlahovej krytiny	Rozmer h	Vyhotovenie výstup vedenia	Menovitá veľkosť pre prístrojové jednotky	Výr. č.	Množstvo	najm. PJ
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Zápustný tubus	9	7408980	Kus	1 Kus
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Zápustný tubus	9	7408982	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 V	7428141	Kus	1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 G4	7428142	Kus	1 Kus
