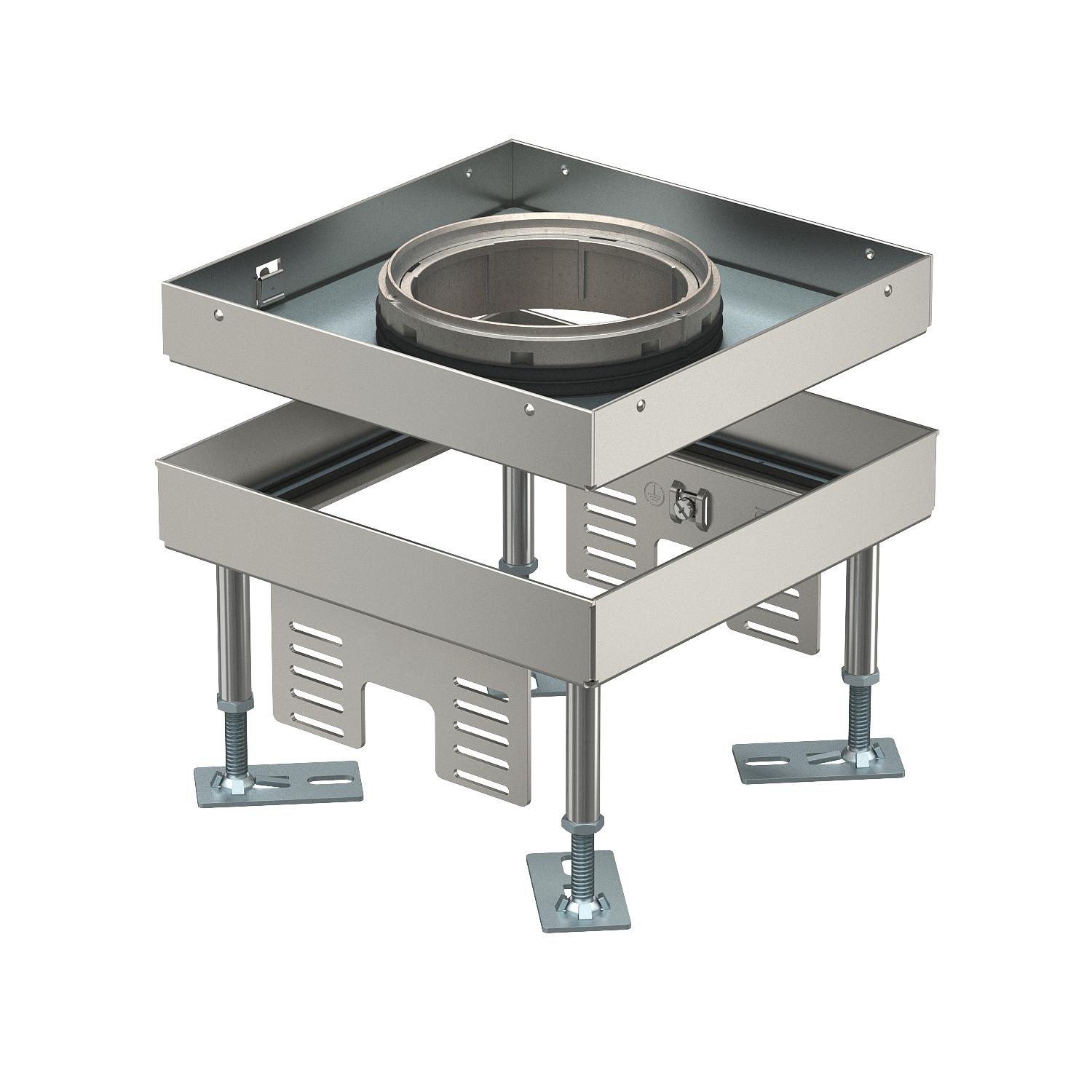

Nivelizovateľná kazeta pre tubus, RKFN, ušľachtilá oceľ
Výr. č. 7408962 | EAN 4012197278144
- Popis produktu
-
Popis produktuNivelizovateľná kazeta menovitej veľkosti 4 pre tubus na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri.
Nivelizovateľná kazeta s tubusom, 2-kanálová Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

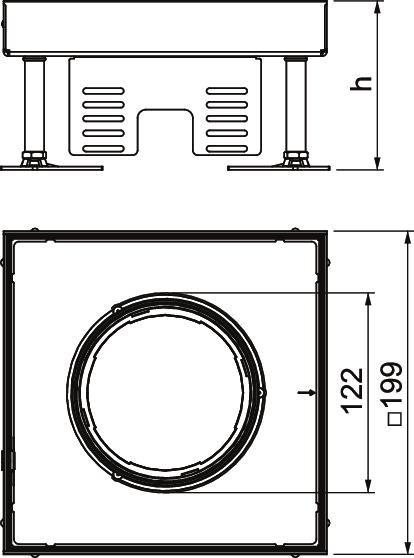

Certifikáty VDE Dĺžka 199 mm Dĺžka montážny rozmer 201 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP55 Krytie (IP) v použitom stave IP20 Materiál ušľachtilá oceľ, nehrdzavejúca Menovitá veľkosť pre prístrojové jednotky 4 Montážna hĺbka 110 mm Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Norma EN 50085-2-2 Oddeliteľné nie Počet univerzálnych nosičov 2 x UT3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 199x199x105 Rozmer h 110 mm Šírka 199 mm Šírka montážny rozmer 201 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 10 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Zápustný tubus Výrez v dne/Montážny otvor 201x201 Výška 110 mm Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Tubus s krycím plechom, bez držadla, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 V 7428141 1 Kus
Tubus s ochranným rámom pre podlahovú krytinu, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 G4 7428142 1 Kus - Na stiahnutie
-
