Natloukací kotva, provedení s límcem 30 | M8 | 1,7

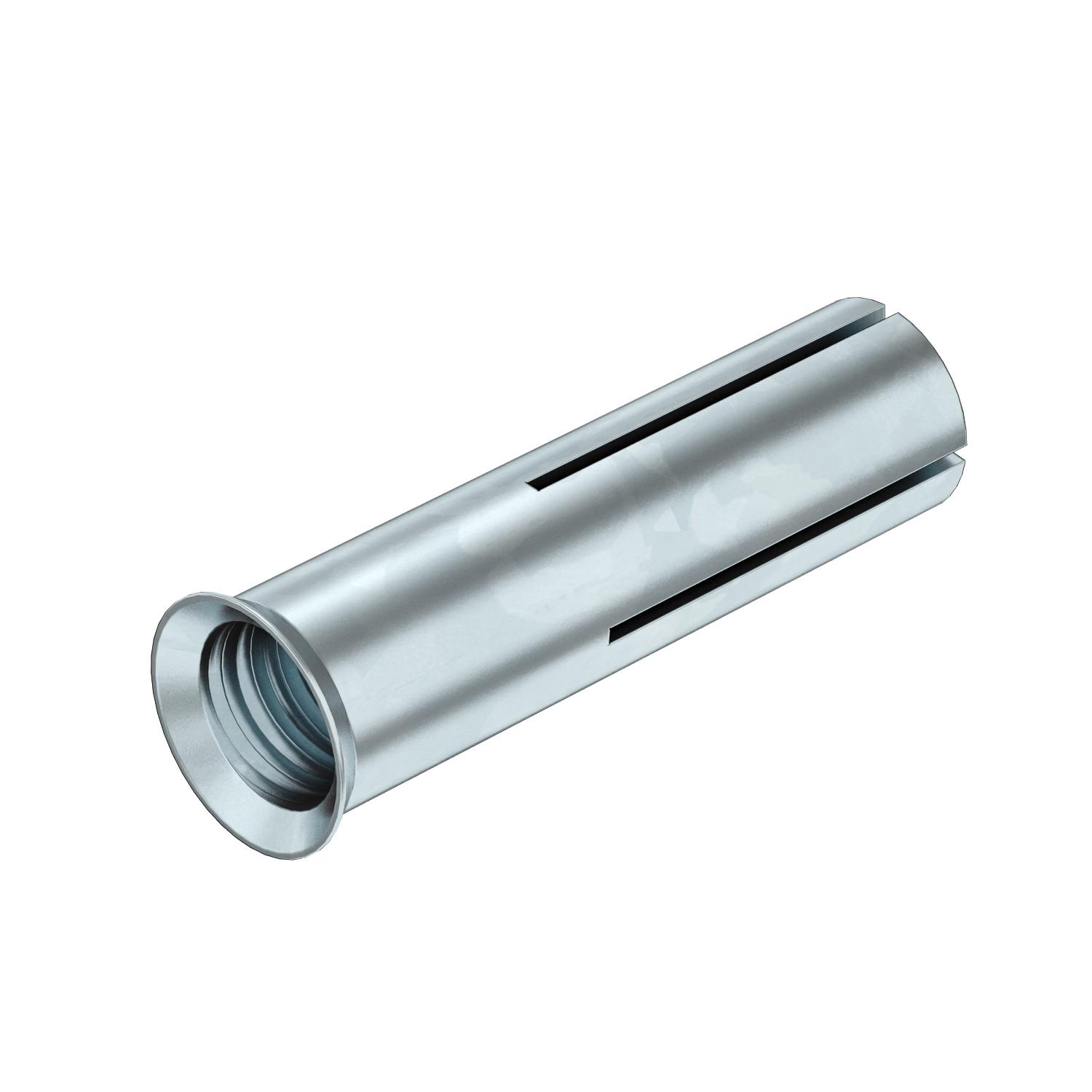

Natloukací kotva, provedení s límcem

Výr. č. 3492023 | EAN 4012196395934

Výr. č. / Typ

Dĺžka

Závit

Prípustná oblasť zaťaženia ťahovej zóny

Popis produktu

Popis produktu

Natloukací kotva pro jednotlivé upevnění nenosných systémů v betonu bez trhlin a k vícenásobnému upevnění v betonu s trhlinami i bez nich.

Testováno pro požární ochranu, třída požární odolnosti R 120 podle Evropského technického schválení ETA-02/0020 (opt. 7) a Evropského technického schválení ETA-05/0116.

Montáž pomocí značkovacího a rozevíracího nástroje.

Technické údaje

Technické údaje

Certifikáty k dispozícii	áno
Dĺžka	30 mm
Farba	pozinkováno
Hĺbka vyvŕtaného otvoru	30 mm
Hĺbka zaskrutkovania max.	13 mm
Hĺbka zaskrutkovania min.	9 mm
Materiál	Oceľ
Metrický závit	8
Povrch	galvanicky zinkované
Priemer otvoru min.	10 mm

Prípustná oblasť zaťaženia ťahovej zóny	1,7

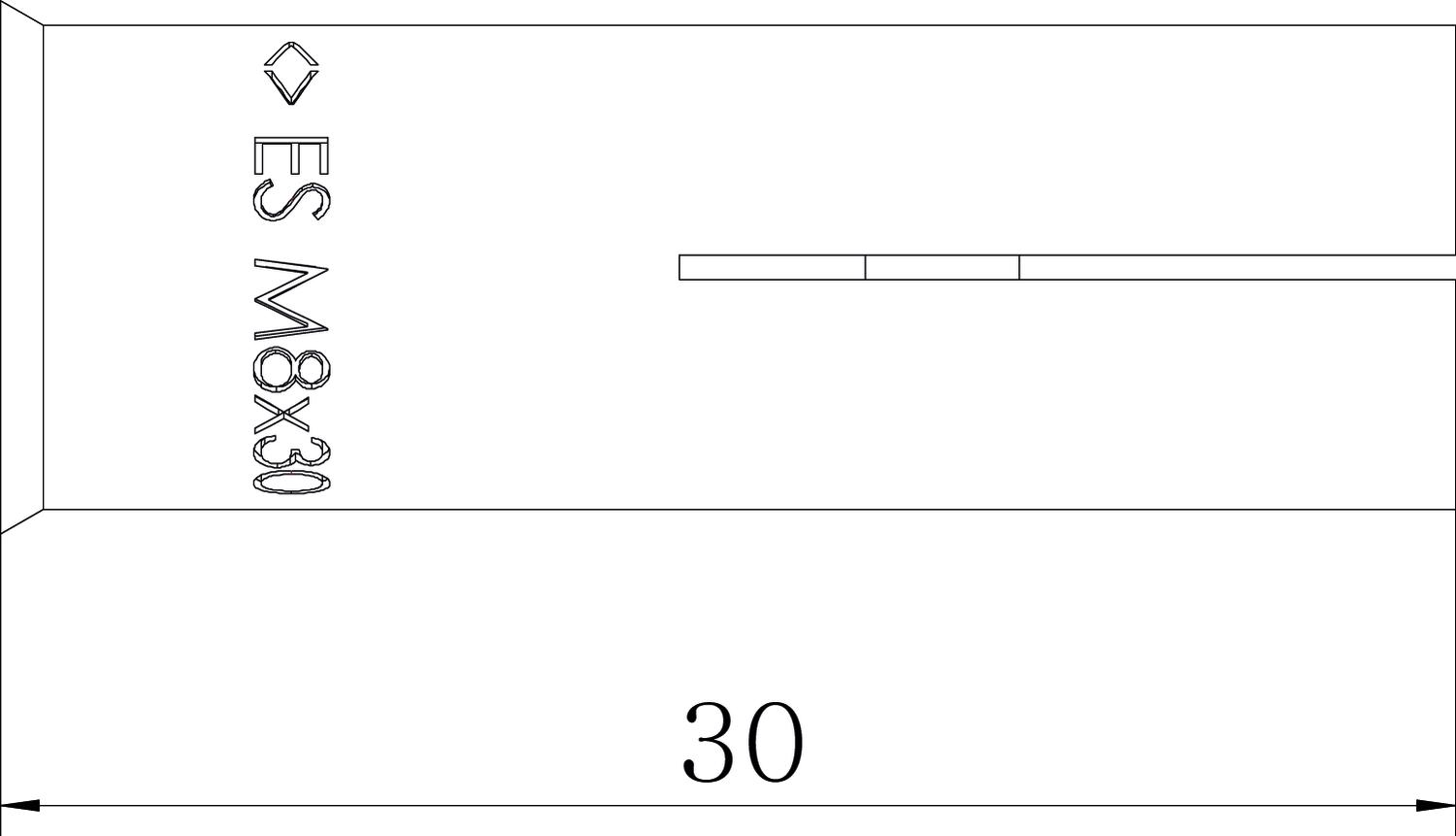

Rozmer	8x30
Rozmer L	30 mm
Samovŕtací	nie
Spôsob montáže hmoždina, kotva	Montáž predsunutím
Upevňovací prípravok	Ostatné
Vhodné pre stavebný materiál	Betón
Vyhotovenie	Zarazenie
Závit	M8

Všetky typy

Všetky typy

Typ	Dĺžka	Závit	Prípustná oblasť zaťaženia ťahovej zóny	Výr. č.	Množstvo	najm. PJ
ES M 6x25	25 mm	M6	1,7	3492018	Kus	100 Kus
ES M 8x25	25 mm	M8	1,9	3492020	Kus	100 Kus
ES M 10x25	25 mm	M10	2,1	3492022	Kus	50 Kus
ES M 8x30	30 mm	M8	1,7	3492023	Kus	100 Kus
ES M 10x40	40 mm	M10	2	3492024	Kus	50 Kus
ES M 12x25	25 mm	M12	2,1	3492025	Kus	50 Kus
ES M 12x50	50 mm	M12	2,4	3492026	Kus	50 Kus
ES M 10x30	30 mm	M10	2	3492032	Kus	50 Kus
