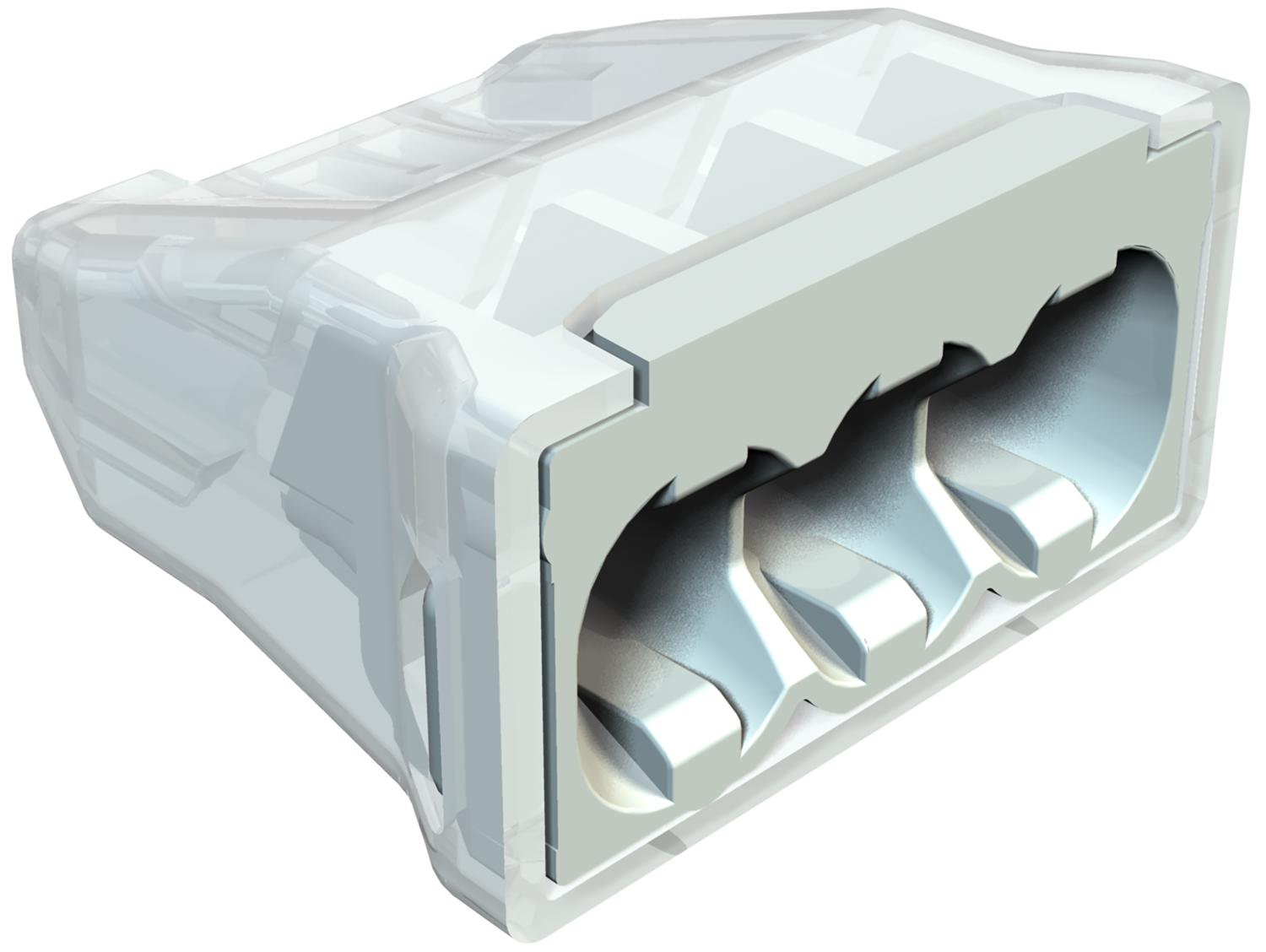

Násuvná svorka, 3pól.
Výr. č. 2054485 | EAN 4012195879916
- Popis produktu
-
Popis produktuOtestovány dle normy EN 60998
Bezšroubová svorka ke spojení plných vodičů.
Jmenovitý průřez:
3 × 0,5–2,5 mm² plné vodiče
3 × 1,5–2,5 mm² pevné laněné vodiče
Jmenovité napětí 450 V
Jmenovitý proud 24 A
Délka odizolování: 8–9 mm
Zkušební otvor: fázová zkoušečka a zkušební kolík (max. Ø 2 mm)
Maximální teplota okolí podle EN 60998: -5 až +90 °C.
-
- Technické údaje
-

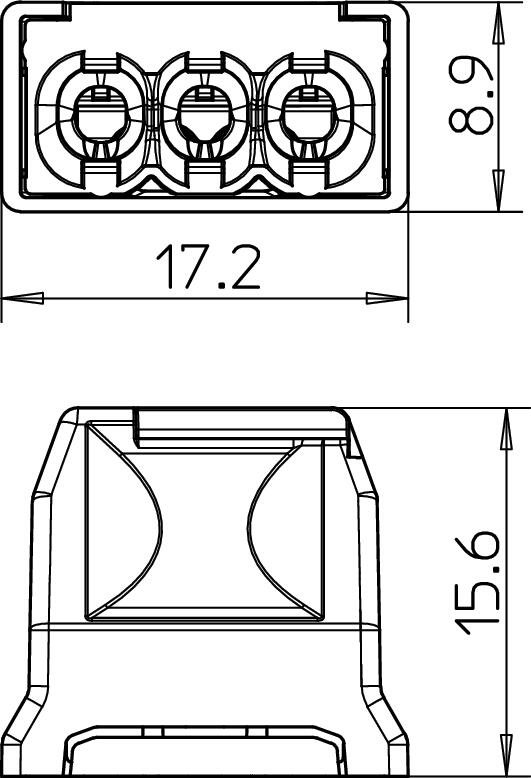

Rozmery
Dĺžka 17,2 mm Farba svetlosivá; RAL 7035 Materiál Polyamid Menovité napätie 450 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 0,5 mm² Menovitý prúd 24 A ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 850°C Počet pólov 3 Počet upínacích miest 3 Prierez 5 x 0,5 mm² - 2,5 mm² 5 x 1,5 mm² - 2,5 mm² mm² Pripojiteľný prierez vodiča jednodrôtový max. 2,5 mm² Pripojiteľný prierez vodiča jednodrôtový min. 0,5 mm² Pripojiteľný prierez vodiča viacdrôtový max. 2,5 mm² Pripojiteľný prierez vodiča viacdrôtový min. 1,5 mm² Rozmer 3x2,5mm² S ovládacími páčkami nie Šírka 15,6 mm Teplotný rozsah použitia max. 90 °C Teplotný rozsah použitia min. -5 °C Vhodné na masívny vodič nie Vhodné pre flexibilné vodiče nie Vhodné pre splietané vodiče áno Výška 8,9 mm - Všetky typy
- Na stiahnutie
-
List technických údajov 61 325 LGR / 2054485 , 0.35MB , pdfEÚ Vyhlásenie o zhode 61 325 LGR / 2054485 , 0.05MB , pdfREACH Vyhlásenie o zhode 61 325 LGR / 2054485 , 0.12MB , pdfRoHS Vyhlásenie o zhode 61 325 LGR / 2054485 , 0.12MB , pdf
