Nástěnný výložník AW 80
Výr. č. 6417752 | EAN 4012196203475
- Popis produktu
-

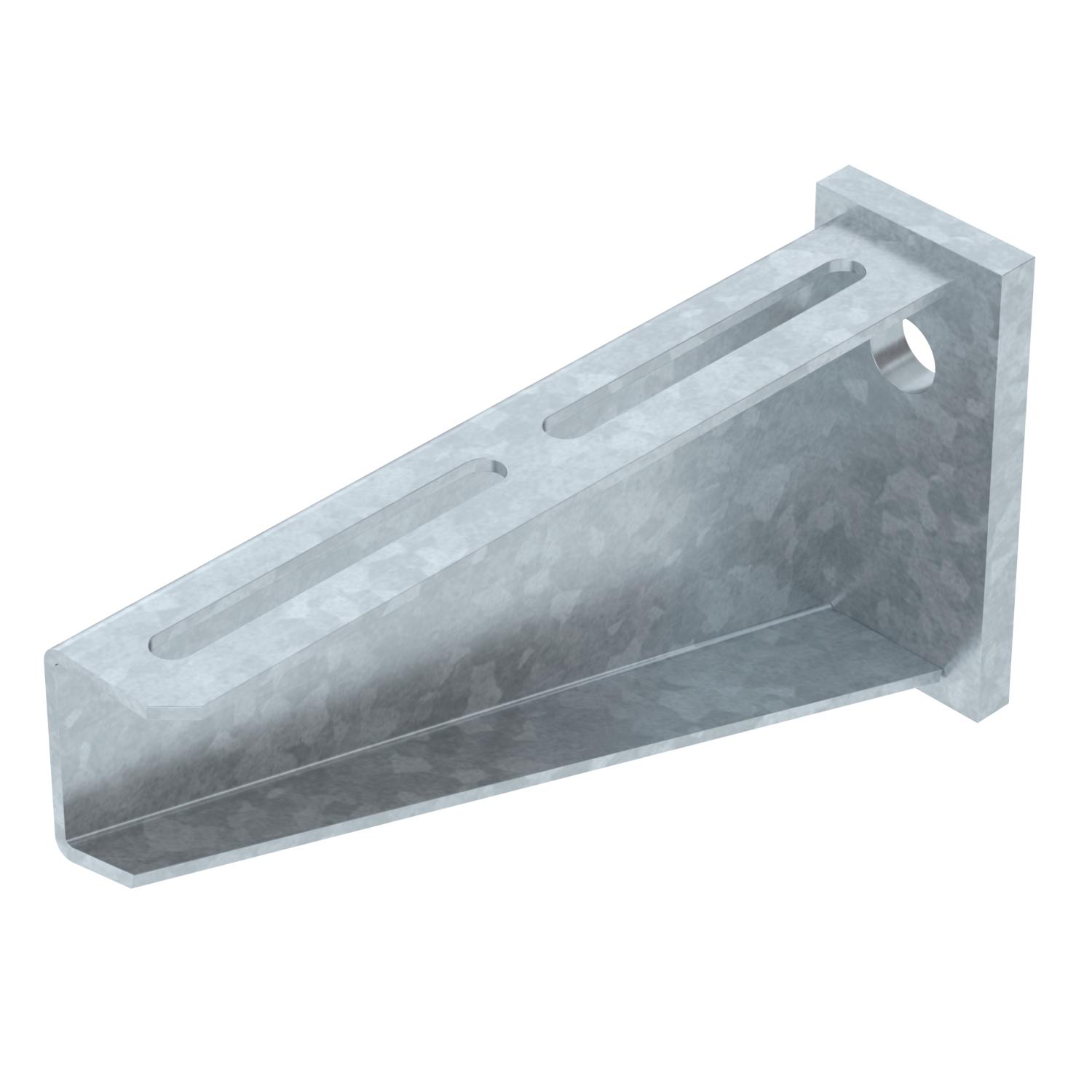

Popis produktuTěžký nástěnný výložník s navařenou základovou deskou.
-
- Technické údaje
-

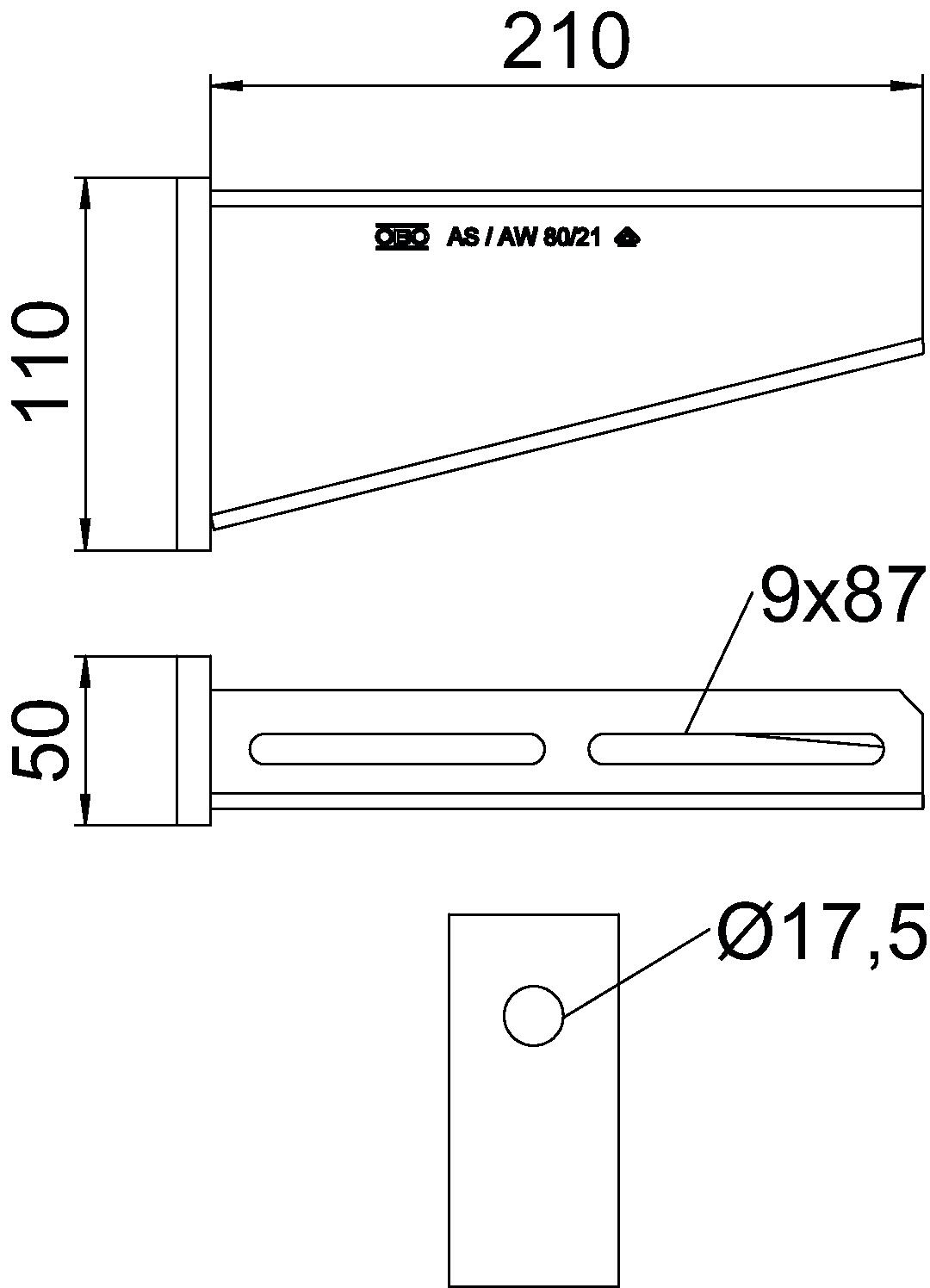

Rozmery
Dĺžka 50 mm F v kN 8 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 17,5 mm Rozmer B210mm Rozmer A 50 mm Rozmer B 210 mm Rozmer H 110 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 210 mm Vyhotovenie Nástenný a závesový výložník Výška 110 mm Zachovanie funkčnosti nie Technické údaje

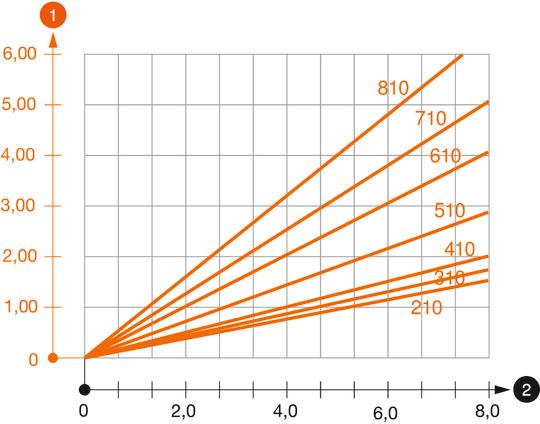

Záťažový diagram konzoly typu AW 80
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
