Nástěnný a závěsový výložník AW 15 FT
Výr. č. 6420796 | EAN 4012196207435
- Popis produktu
-

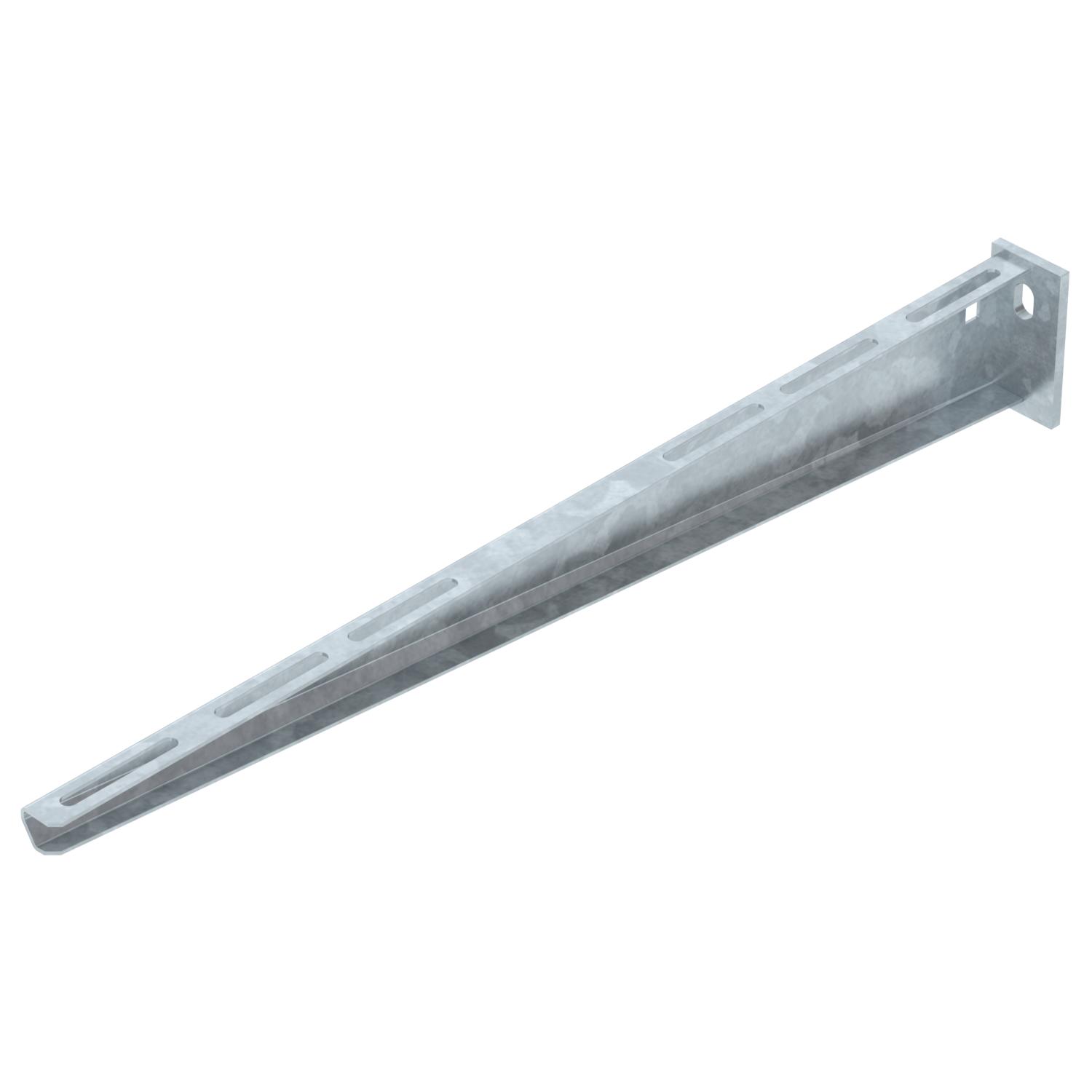

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

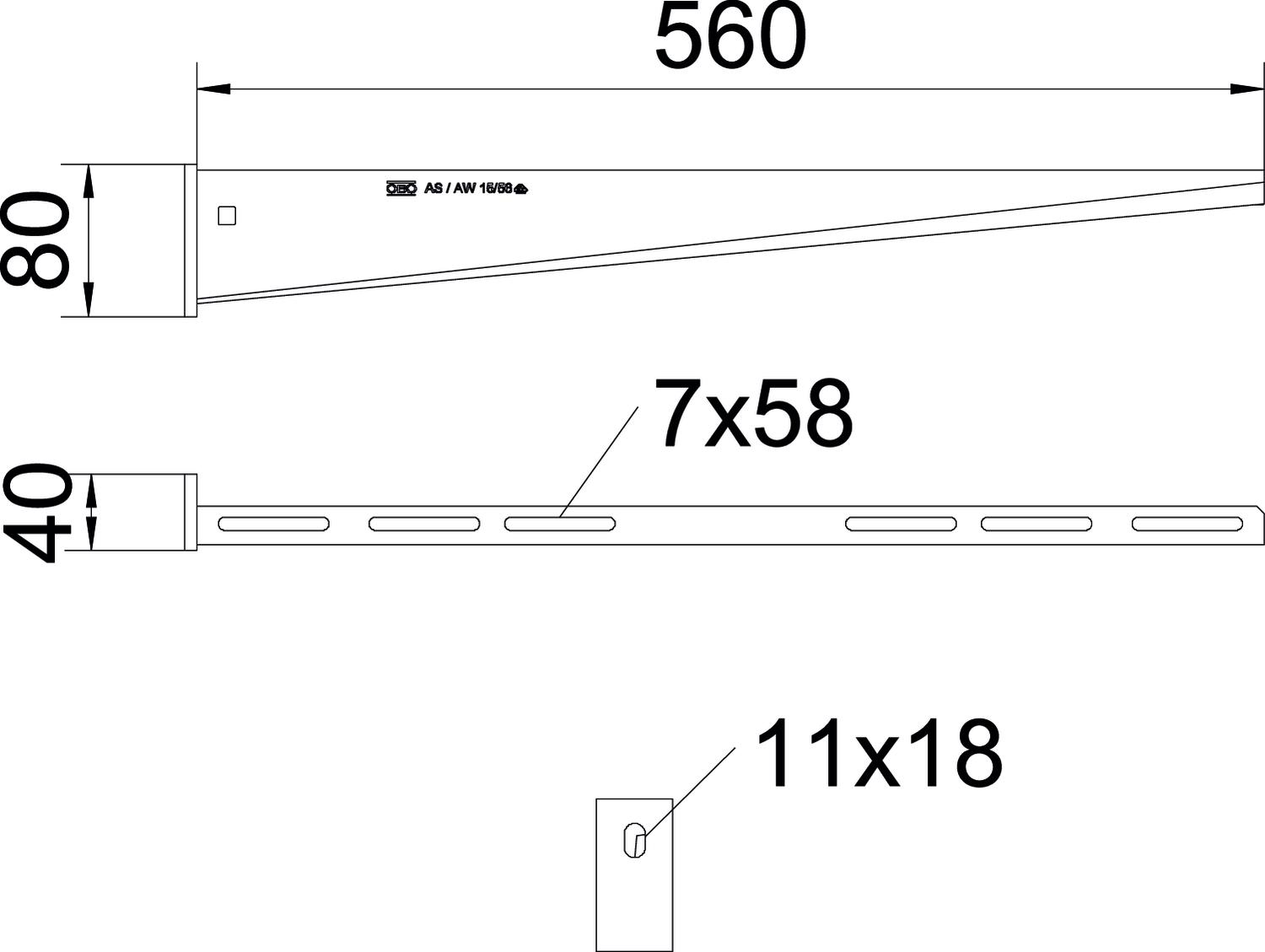

Artikel EPD áno Dĺžka 40 mm F v kN 1,5 kN Farba pozinkováno Maß W 560 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 11 mm Rozmer B560mm Rozmer A 40 mm Rozmer B 560 mm Rozmer H 80 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 560 mm Vyhotovenie Nástenný a závesový výložník Výška 80 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
