Nástěnný a závěsový výložník AW 15 A2
Výr. č. 6421008 | EAN 4012196207558
- Popis produktu
-

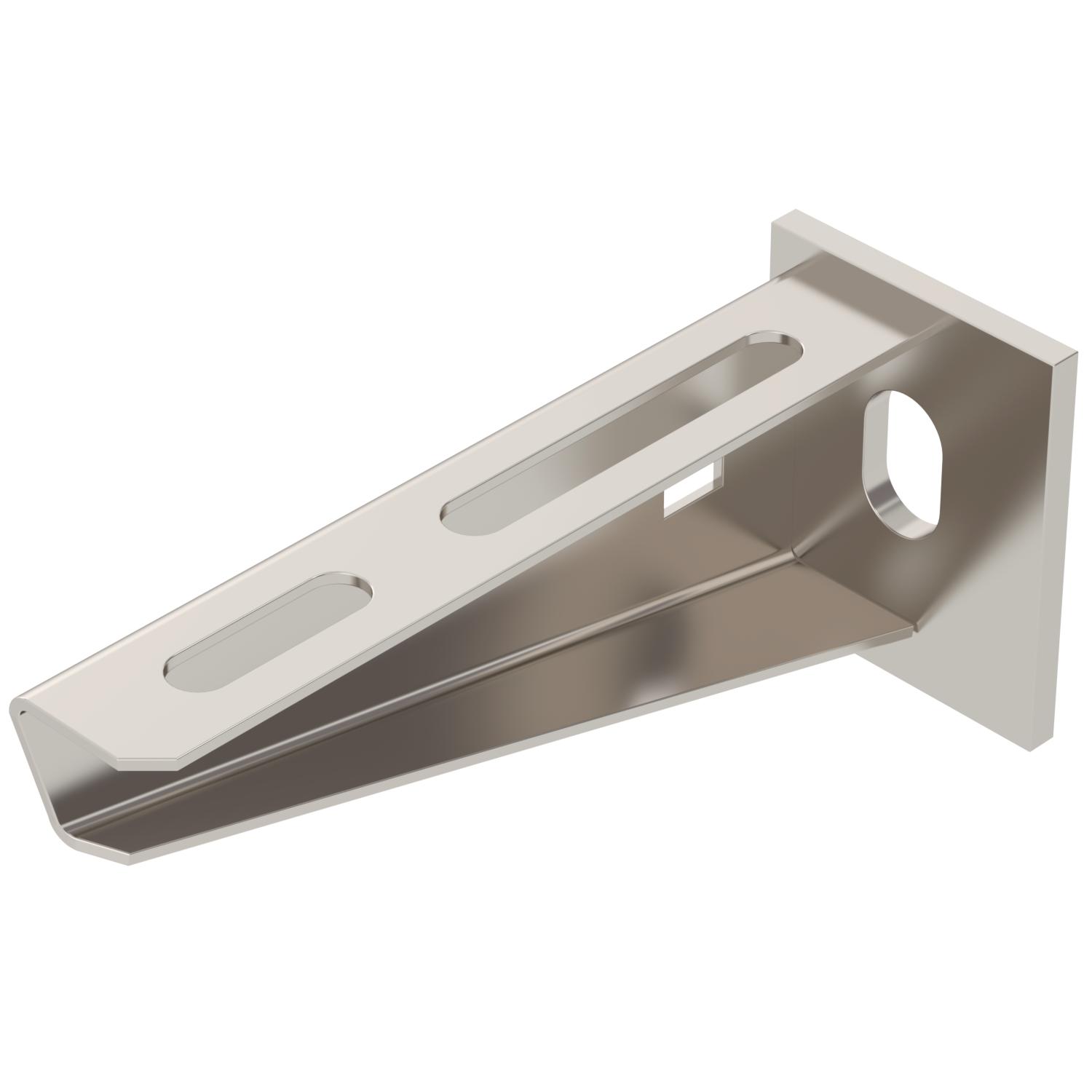

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

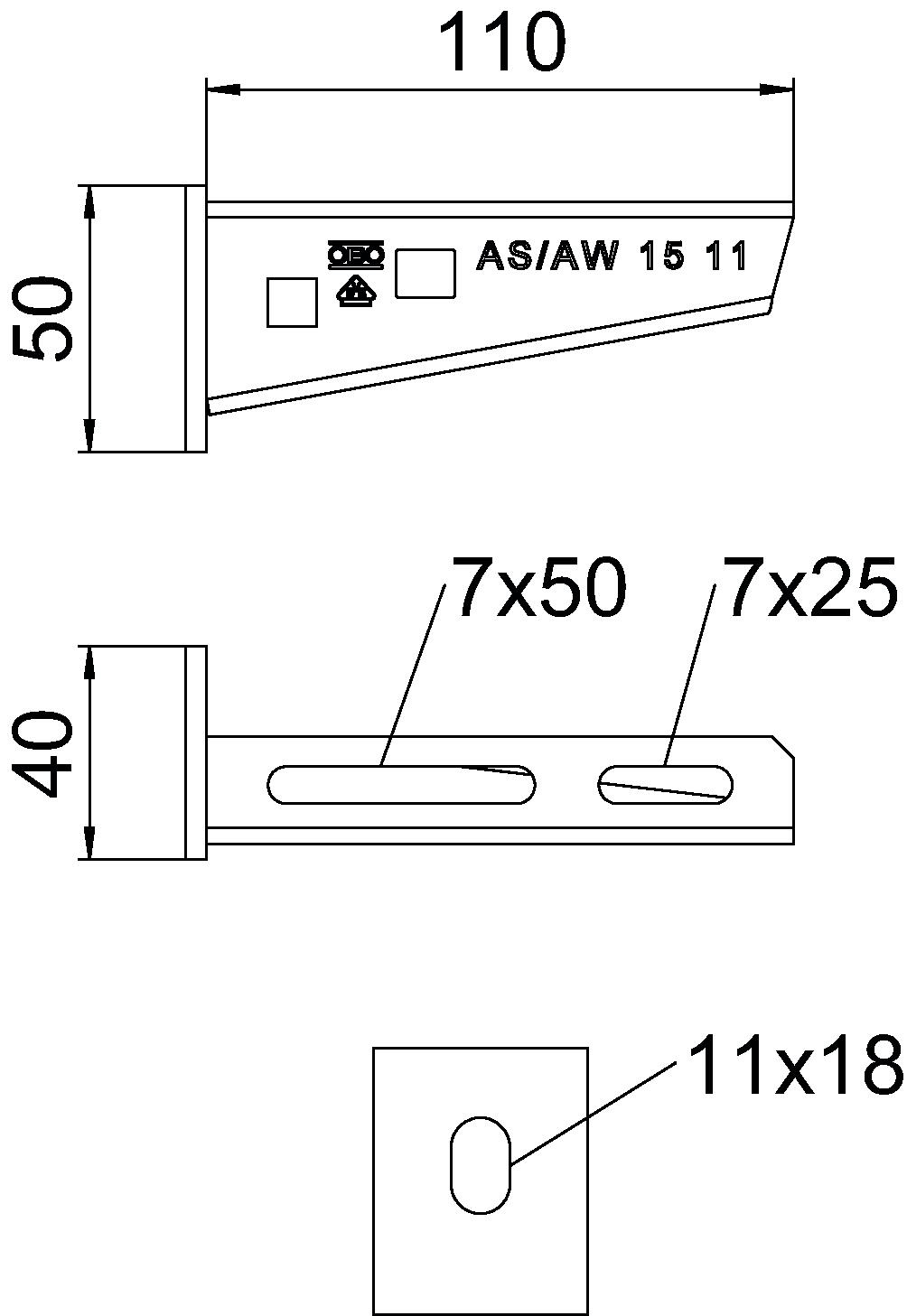

CO₂ stopa (GWP) od kolísky po bránu 0,7783 kg CO₂e / 1 Kus Dĺžka 40 mm F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 11 mm Rozmer B110mm Rozmer A 40 mm Rozmer B 110 mm Rozmer H 50 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 110 mm Vyhotovenie Nástenný a závesový výložník Výška 50 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
