Nástěnný a závěsný výložník MWAG 12 FS
Výr. č. 6424624 | EAN 4012196325634
- Popis produktu
-

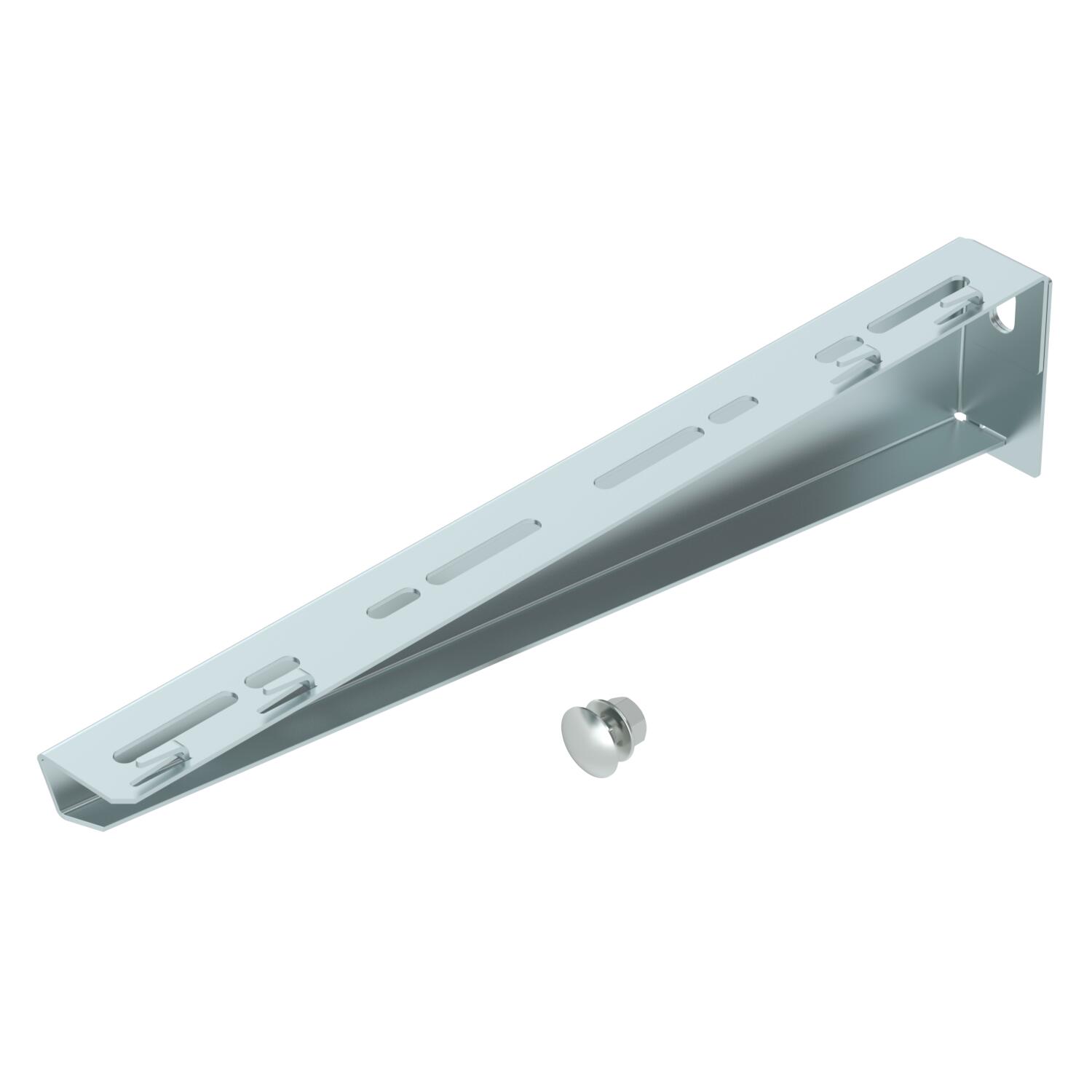

Popis produktuLehký nástěnný a závěsný ohraňovaný výložník pro bezšroubové upevnění kabelového žlabu.
-
- Technické údaje
-

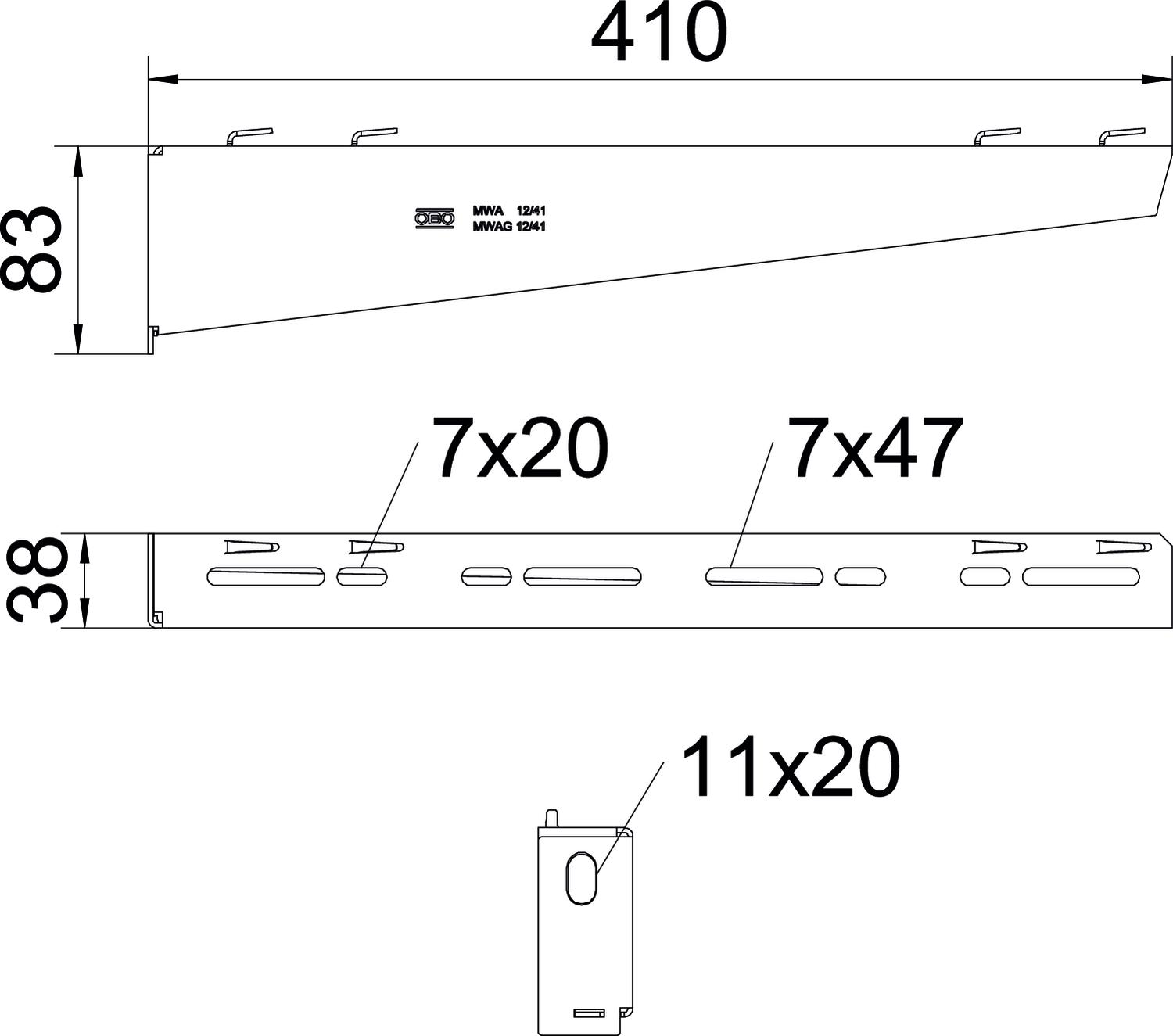

Rozmery
Dĺžka 38 mm F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované pre šírku max. 400 mm pre šírku min. 400 Priemer otvoru 11 mm Rozmer B410mm Rozmer A 38 mm Rozmer B 410 mm Rozmer H 83 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 410 mm Vyhotovenie Nástenný a závesový výložník Výška 83 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu MWAG 12
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov MWAG 12 41 FS / 6424624 , 0.36MB , pdfEÚ Vyhlásenie o zhode MWAG 12 41 FS / 6424624 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) MWAG 12 41 FS / 6424624 , 1.48MB , pdfVyhlásenie o zhode Spojeného kráľovstva MWAG 12 41 FS / 6424624 , 0.09MB , pdfREACH Vyhlásenie o zhode MWAG 12 41 FS / 6424624 , 0.12MB , pdfRoHS Vyhlásenie o zhode MWAG 12 41 FS / 6424624 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
