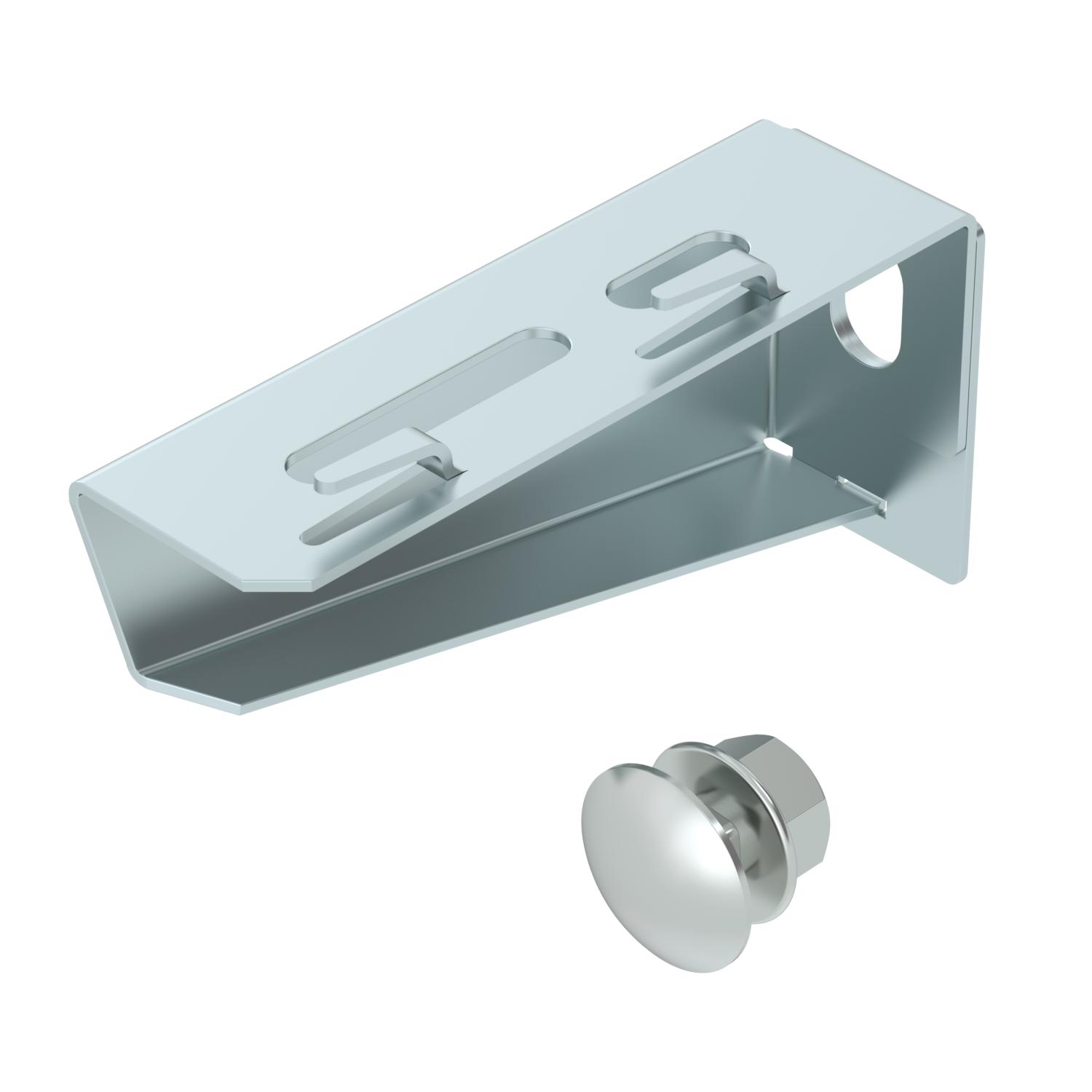

Nástěnný a závěsný výložník MWAG 12 FS
Výr. č. 6424600 | EAN 4012196324736
- Popis produktu
-
Popis produktuLehký nástěnný a závěsný ohraňovaný výložník pro bezšroubové upevnění kabelového žlabu.
-
- Technické údaje
-
Technické údaje

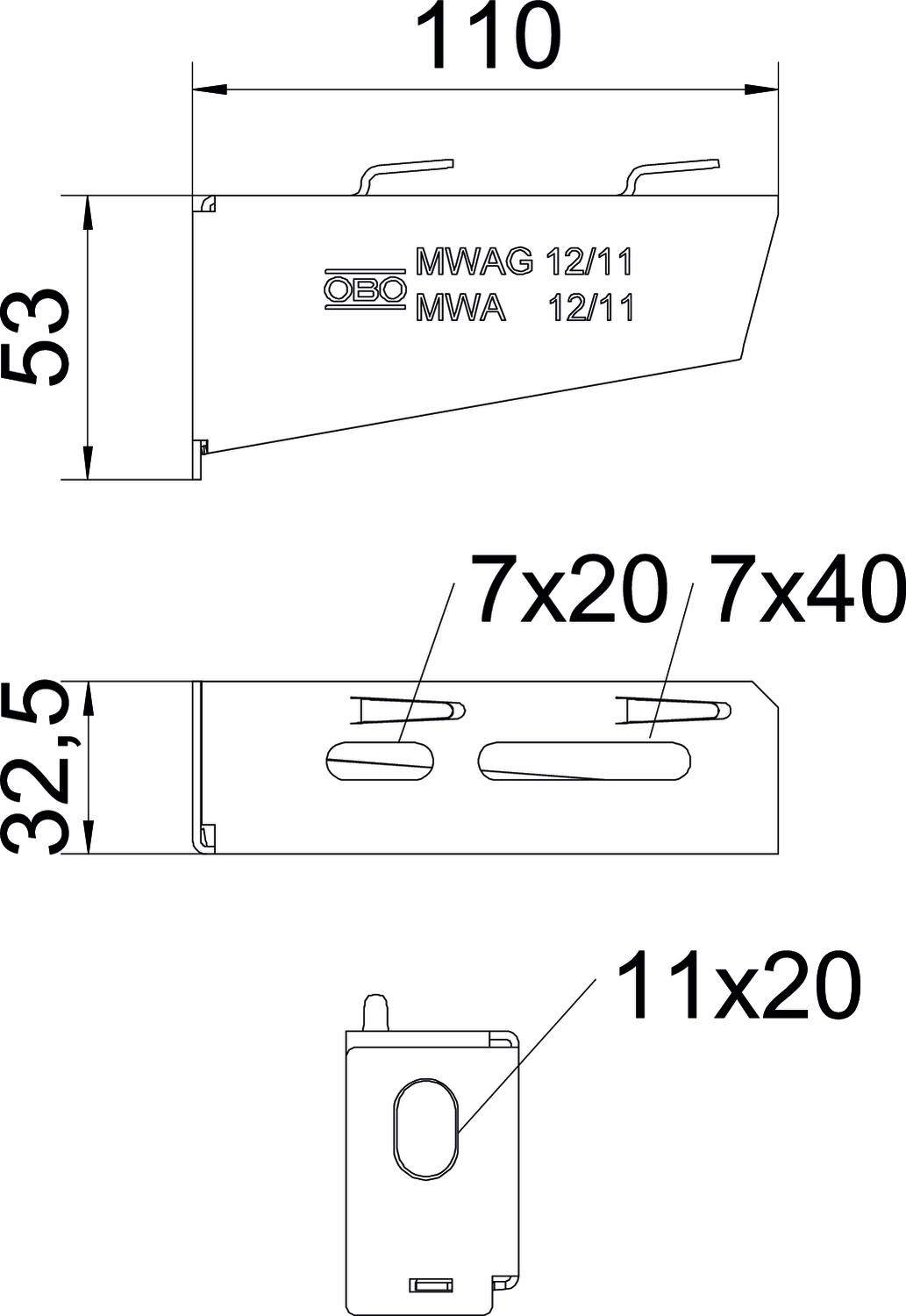

CO₂ stopa (GWP) od kolísky po bránu 0,3826 kg CO₂e / 1 Kus Dĺžka 32,5 mm F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované pre šírku max. 100 mm pre šírku min. 100 Priemer otvoru 11 mm Rozmer B110mm Rozmer A 32,5 mm Rozmer B 110 mm Rozmer H 53 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 110 mm Vyhotovenie Nástenný a závesový výložník Výška 53 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu MWAG 12
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
