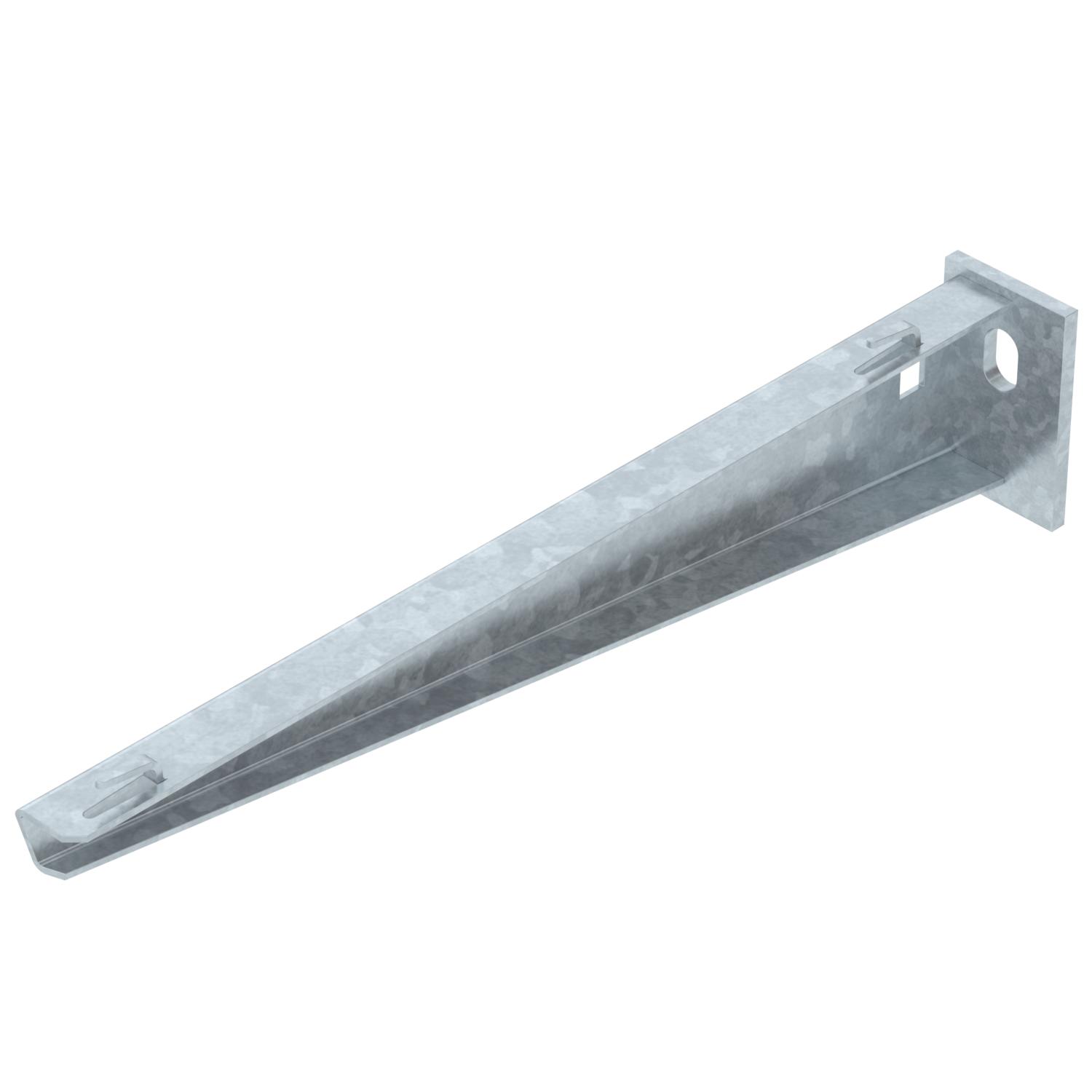

Nástěnný a závěsný výložník AWG 15 FT
Výr. č. 6420610 | EAN 4012196662593
- Popis produktu
-
Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
-
- Technické údaje
-

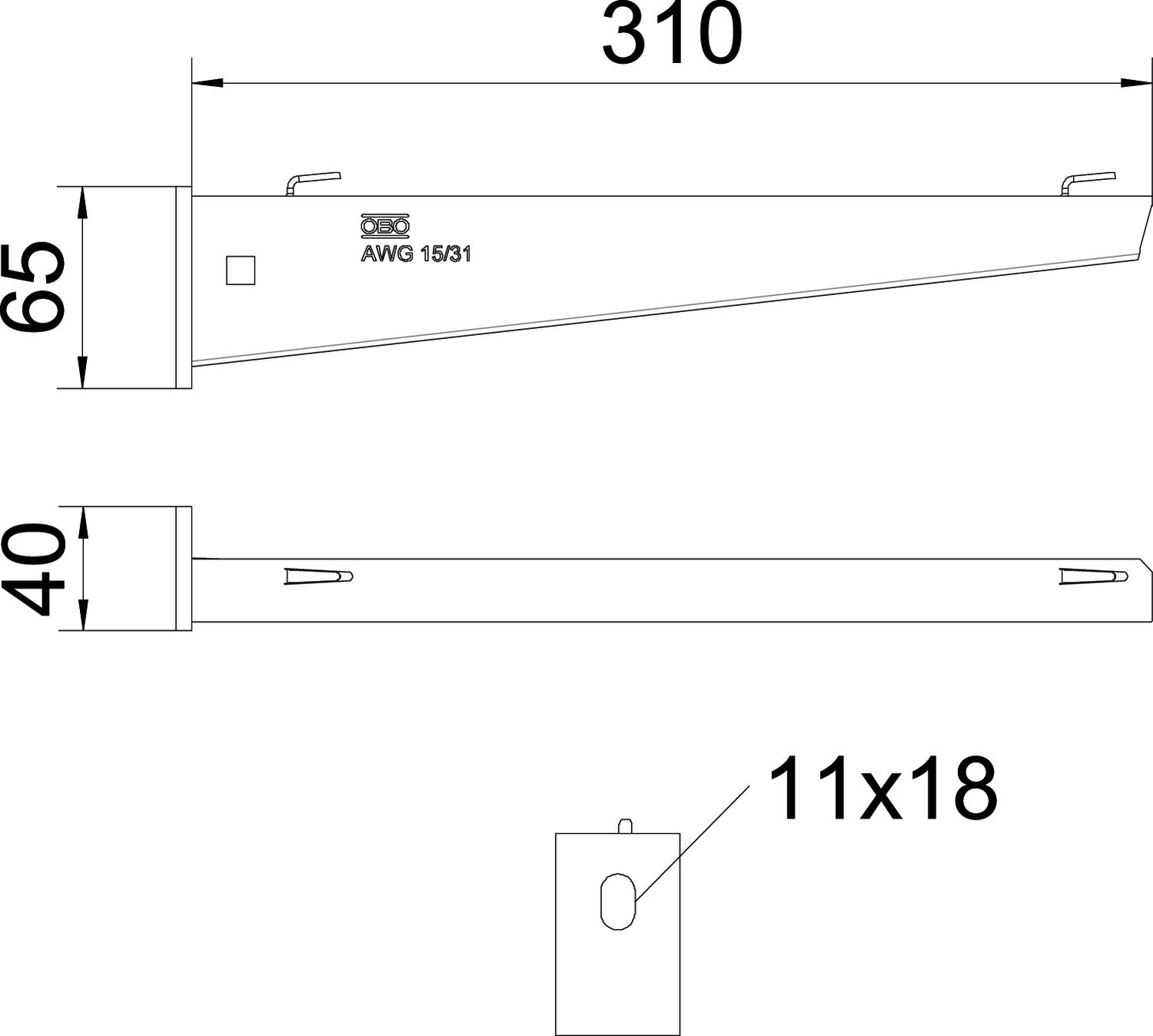

Rozmery
Dĺžka 40 mm F v kN 1,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením pre šírku max. 300 mm pre šírku min. 300 Priemer otvoru 11 mm Rozmer B310mm Rozmer A 40 mm Rozmer B 310 mm Rozmer H 65 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 310 mm Vyhotovenie Nástenný a závesový výložník Výška 65 mm Zachovanie funkčnosti nie Technické údaje

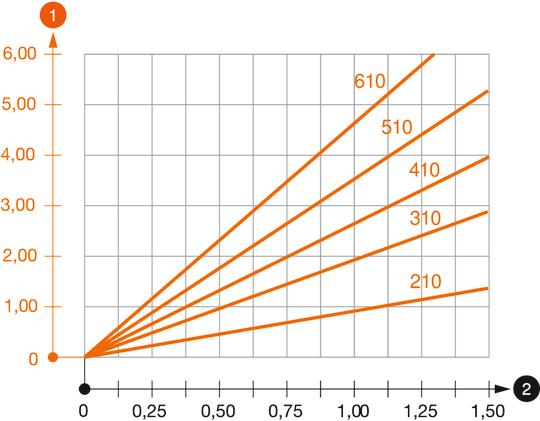

Záťažový diagram konzoly typu AW G 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
