Nástěnný a závěsný výložník AWG 15 FT
Výr. č. 6420606 | EAN 4012196662470
- Popis produktu
-

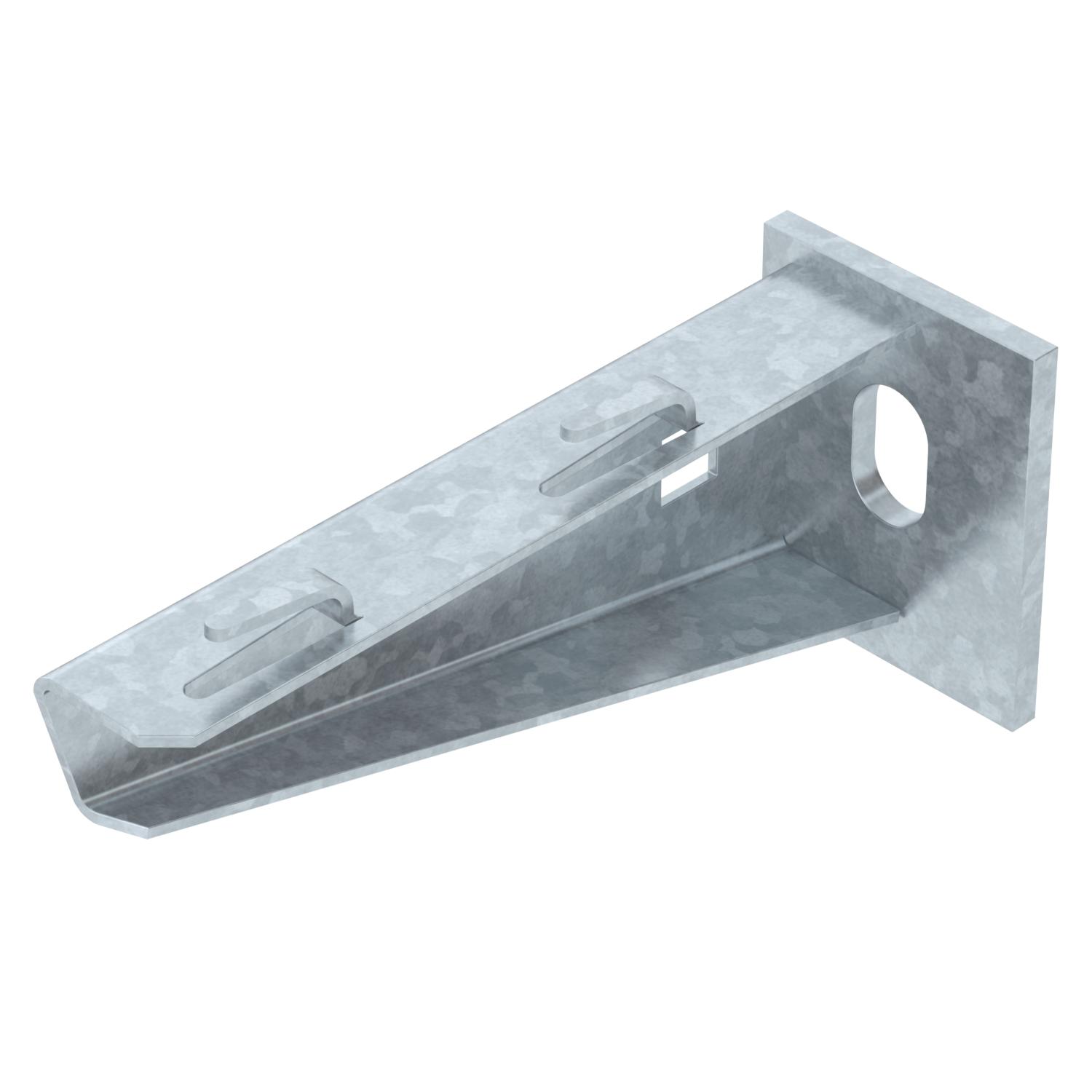

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
-
- Technické údaje
-

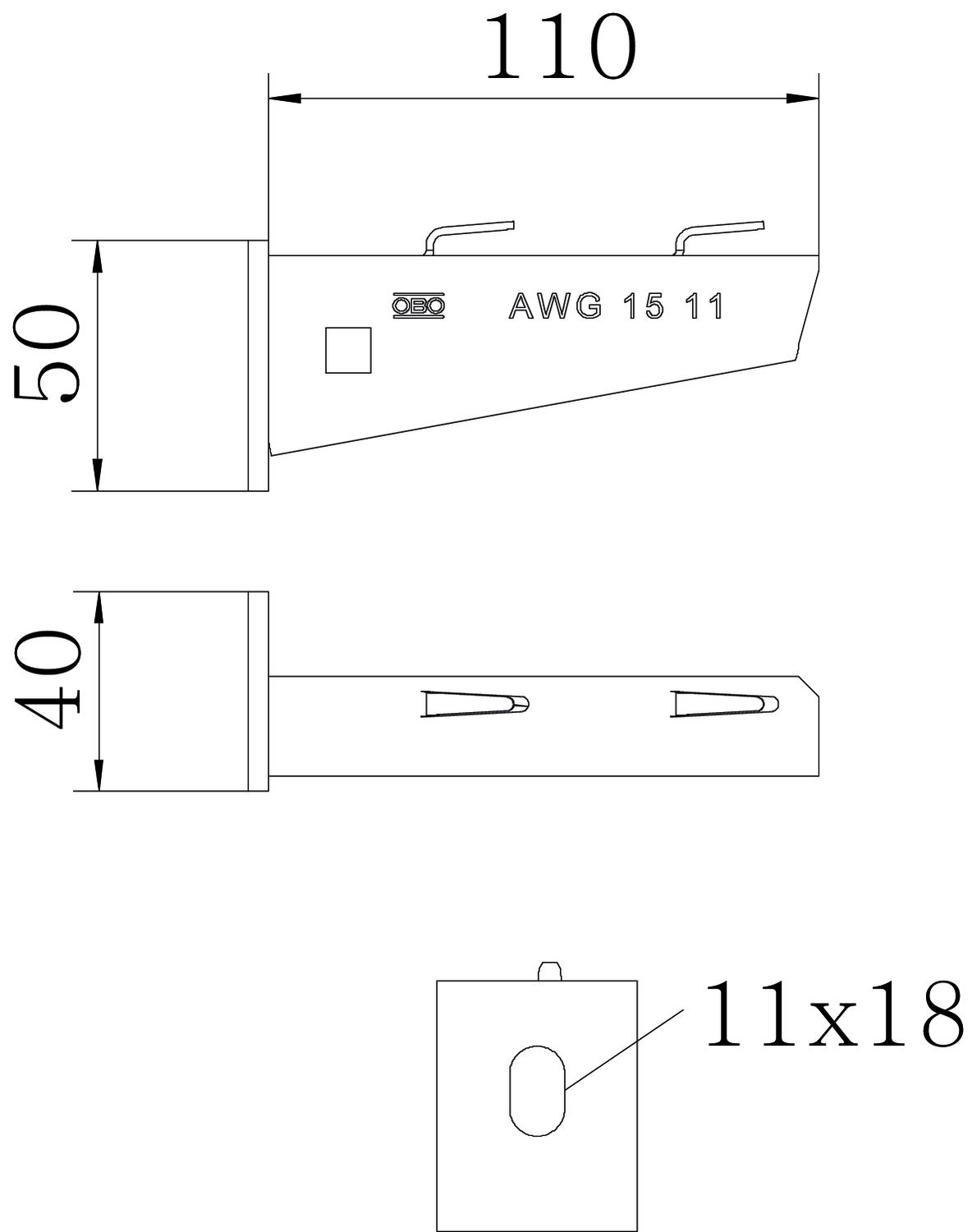

Rozmery
Dĺžka 40 mm F v kN 1,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením pre šírku max. 100 mm pre šírku min. 100 Priemer otvoru 11 mm Rozmer B110mm Rozmer A 40 mm Rozmer B 110 mm Rozmer H 50 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 110 mm Vyhotovenie Nástenný a závesový výložník Výška 50 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW G 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
