Nástěnný a závěsný výložník AWG 15 A4
Výr. č. 6420646 | EAN 4012195395362
- Popis produktu
-

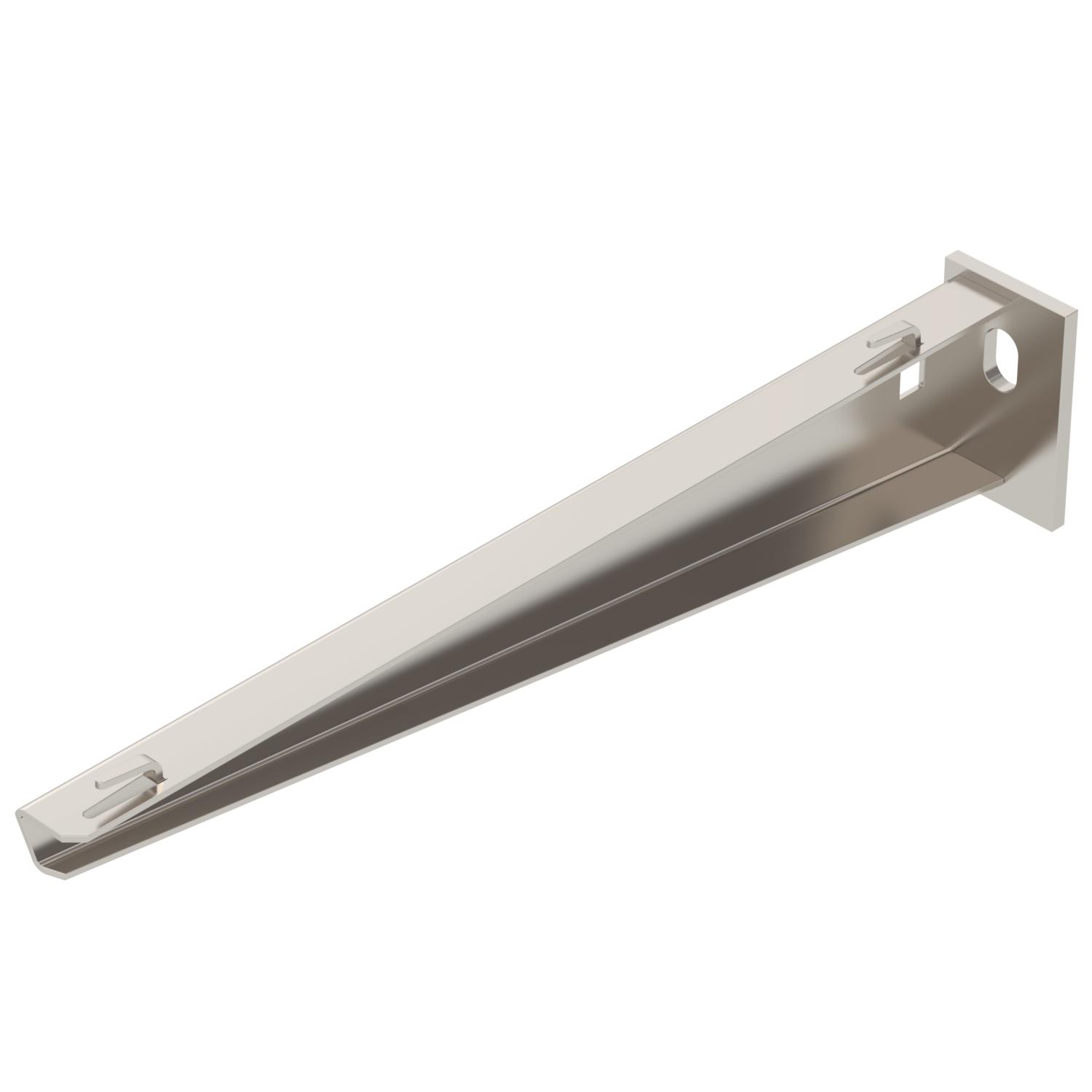

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
-
- Technické údaje
-

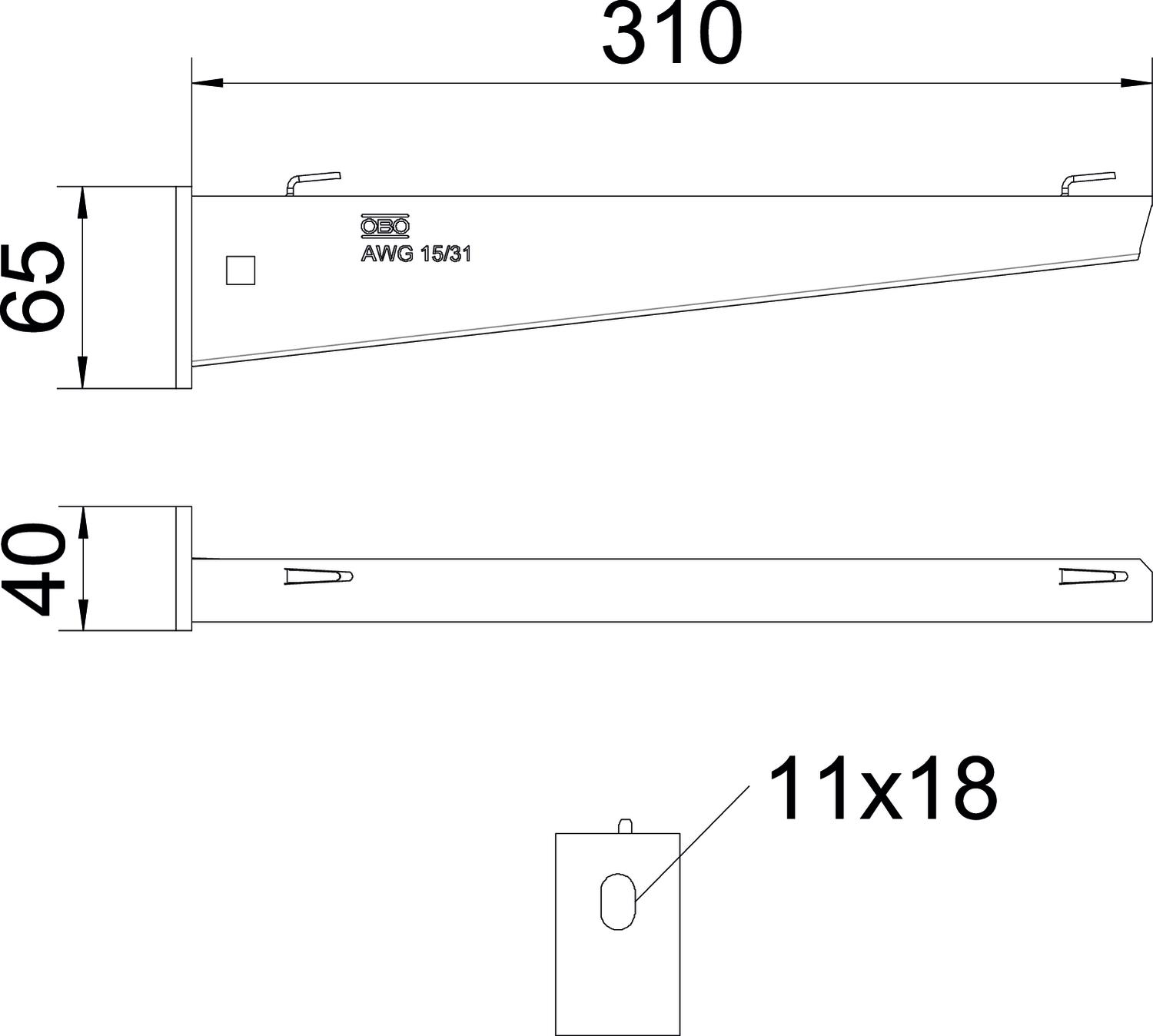

Rozmery
Dĺžka 40 mm F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená pre šírku max. 300 mm pre šírku min. 300 Priemer otvoru 11 mm Rozmer B310mm Rozmer A 40 mm Rozmer B 310 mm Rozmer H 65 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 310 mm Vyhotovenie Nástenný a závesový výložník Výška 65 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW G 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
