Nástěnný a závěsný výložník AW 55 FT
Výr. č. 6418554 | EAN 4012196204731
- Popis produktu
-

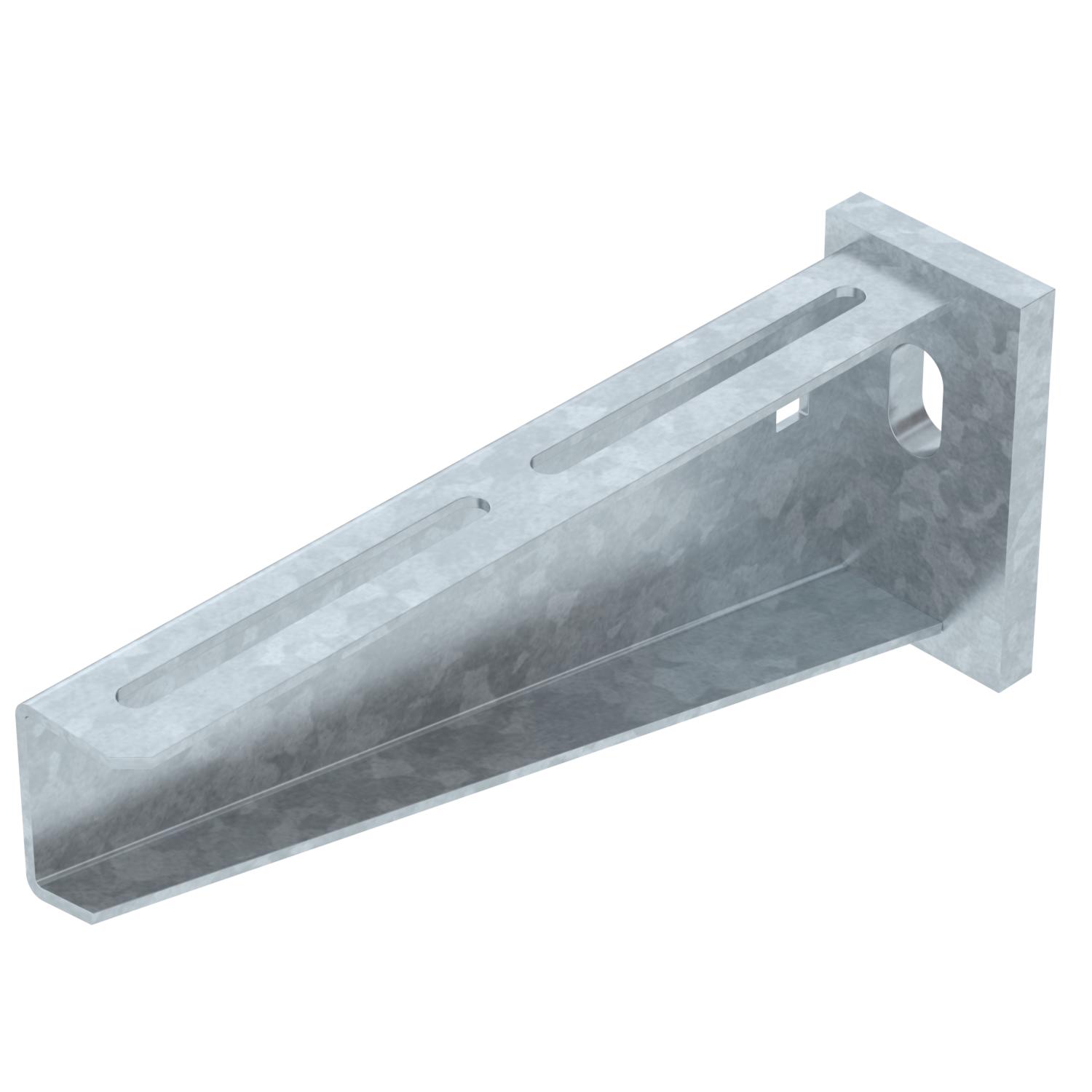

Popis produktuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

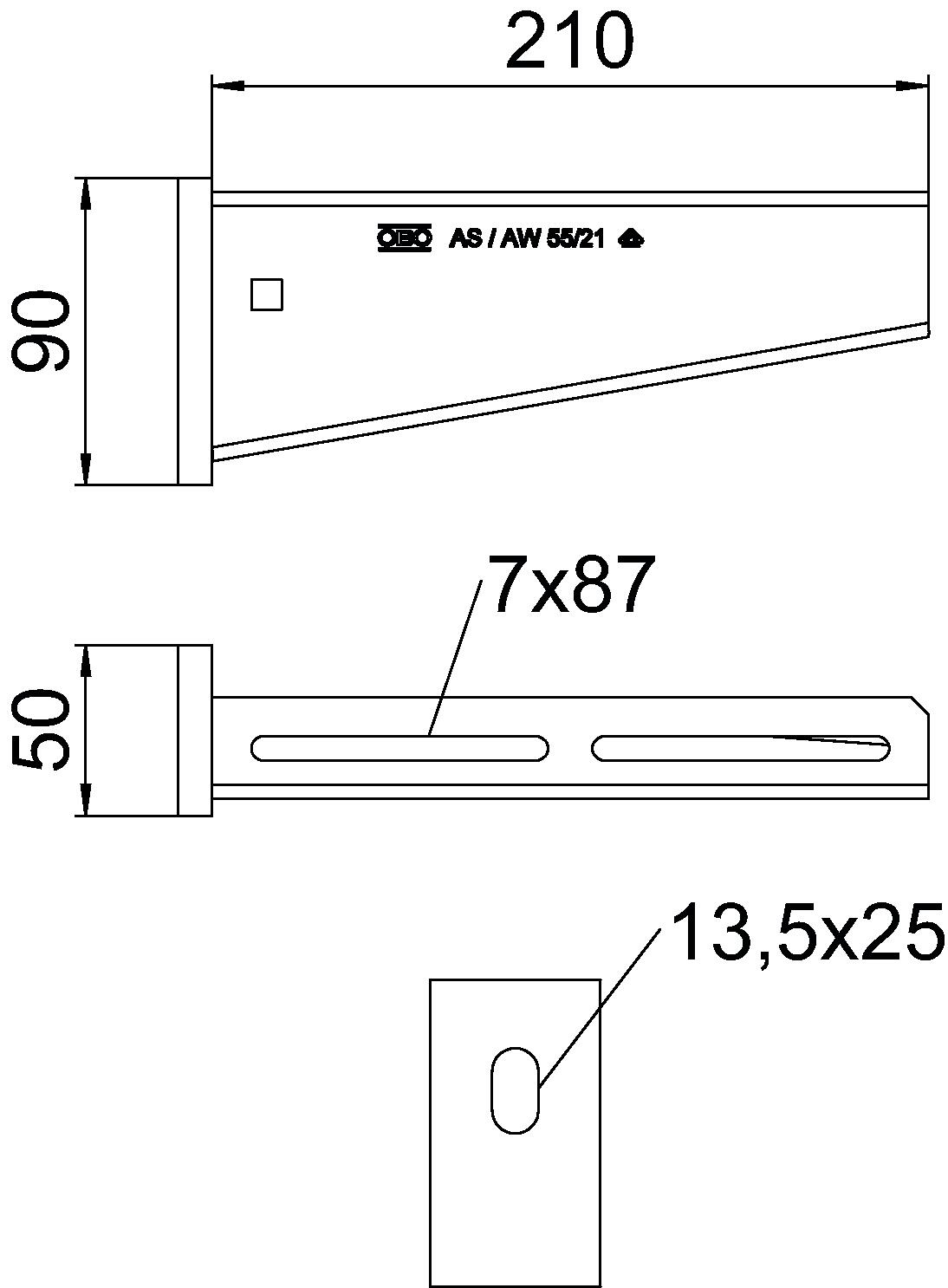

Artikel EPD áno Dĺžka 50 mm F v kN 5,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 13,5 mm Rozmer B210mm Rozmer A 50 mm Rozmer B 210 mm Rozmer H 90 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 210 mm Vyhotovenie Nástenný a závesový výložník Výška 90 mm Zachovanie funkčnosti áno Technické údaje
Záťažový diagram konzoly typu AW 55
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov AW 55 21 FT / 6418554 , 0.19MB , pdfEÚ Vyhlásenie o zhode AW 55 21 FT / 6418554 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 55 21 FT / 6418554 , 1.48MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 55 21 FT / 6418554 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 55 21 FT / 6418554 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 55 21 FT / 6418554 , 0.13MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 1.76MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
