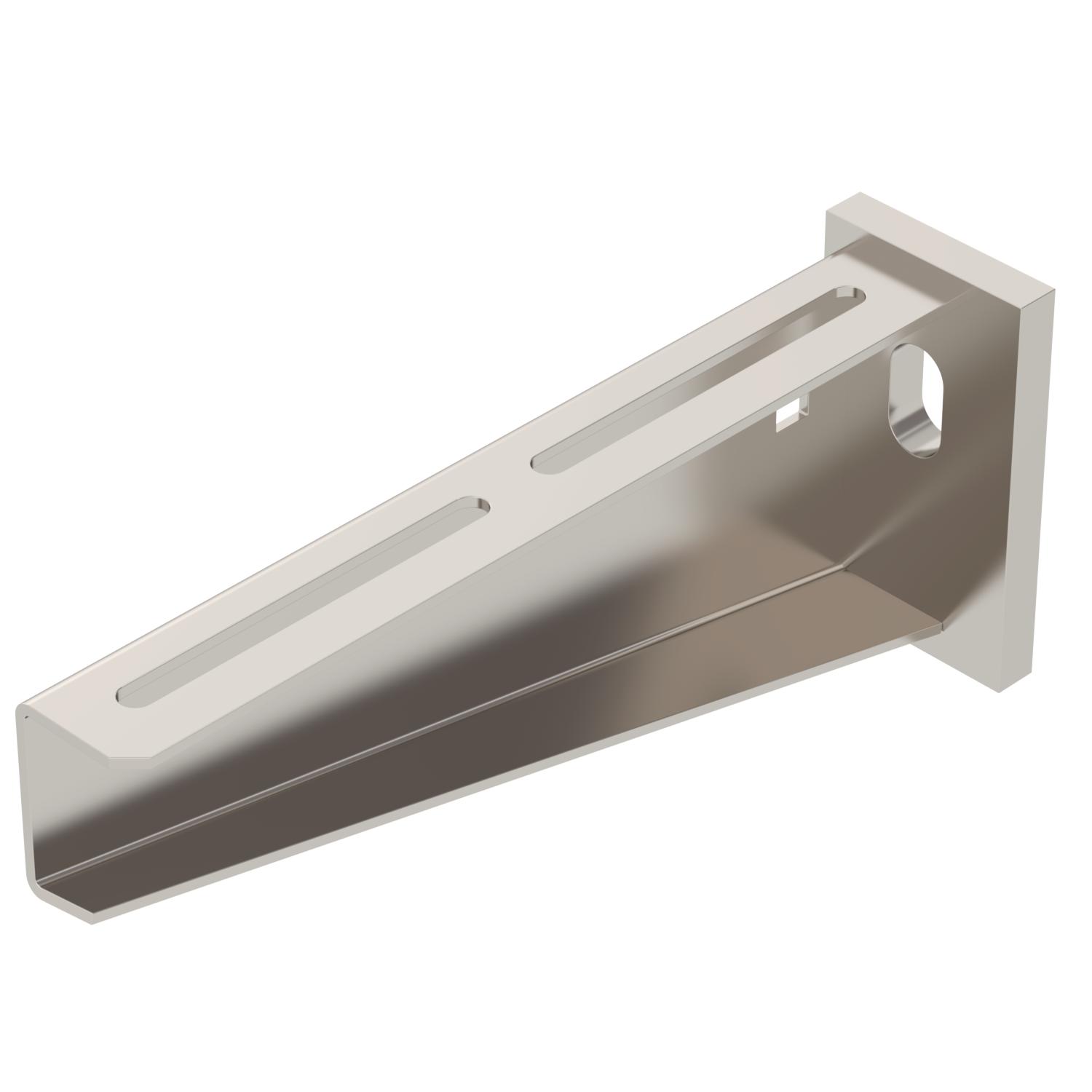

Nástěnný a závěsný výložník AW 55 A4
Výr. č. 6418557 | EAN 4012195912965
- Popis produktu
-
Popis produktuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-

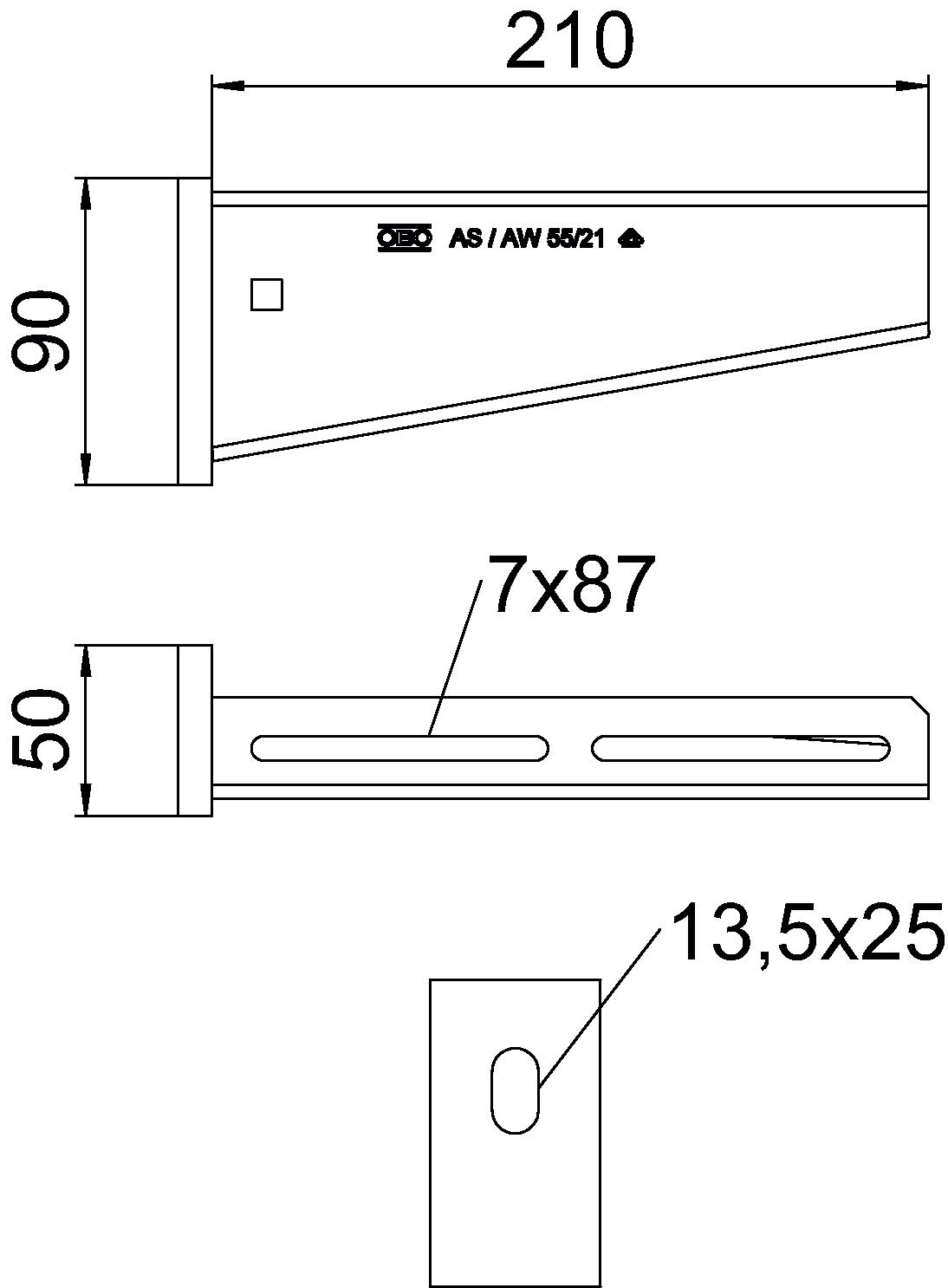

Rozmery
Dĺžka 50 mm F v kN 5,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 13,5 mm Rozmer B210mm Rozmer A 50 mm Rozmer B 210 mm Rozmer H 90 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 210 mm Vyhotovenie Nástenný a závesový výložník Výška 90 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW 55
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Na stiahnutie
-
List technických údajov AW 55 21 A4 / 6418557 , 0.21MB , pdfEÚ Vyhlásenie o zhode AW 55 21 A4 / 6418557 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 55 21 A4 / 6418557 , 1.48MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 55 21 A4 / 6418557 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 55 21 A4 / 6418557 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 55 21 A4 / 6418557 , 0.12MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 1.76MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
