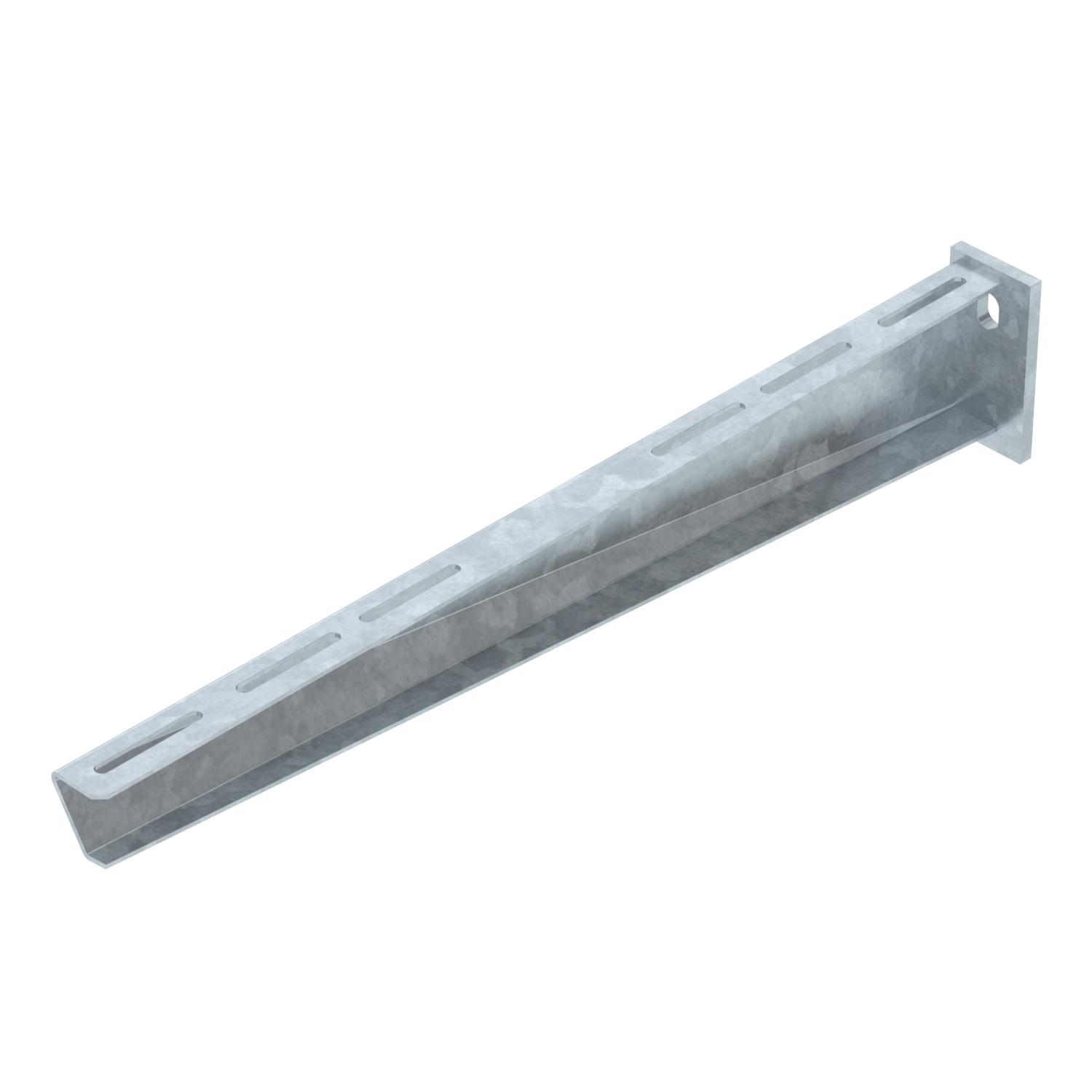

Nástěnný a závěsný výložník AW 30 FT
Výr. č. 6419844 | EAN 4012196207015
- Popis produktu
-
Popis produktuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje
Artikel EPD áno Dĺžka 50 mm F v kN 3 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 13 mm Rozmer B560mm Rozmer A 50 mm Rozmer B 560 mm Rozmer H 100 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 560 mm Vyhotovenie Nástenný a závesový výložník Výška 100 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW 30
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov AW 30 56 FT / 6419844 , 0.27MB , pdfEÚ Vyhlásenie o zhode AW 30 56 FT / 6419844 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 30 56 FT / 6419844 , 1.48MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 30 56 FT / 6419844 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 30 56 FT / 6419844 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 30 56 FT / 6419844 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 1.76MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
