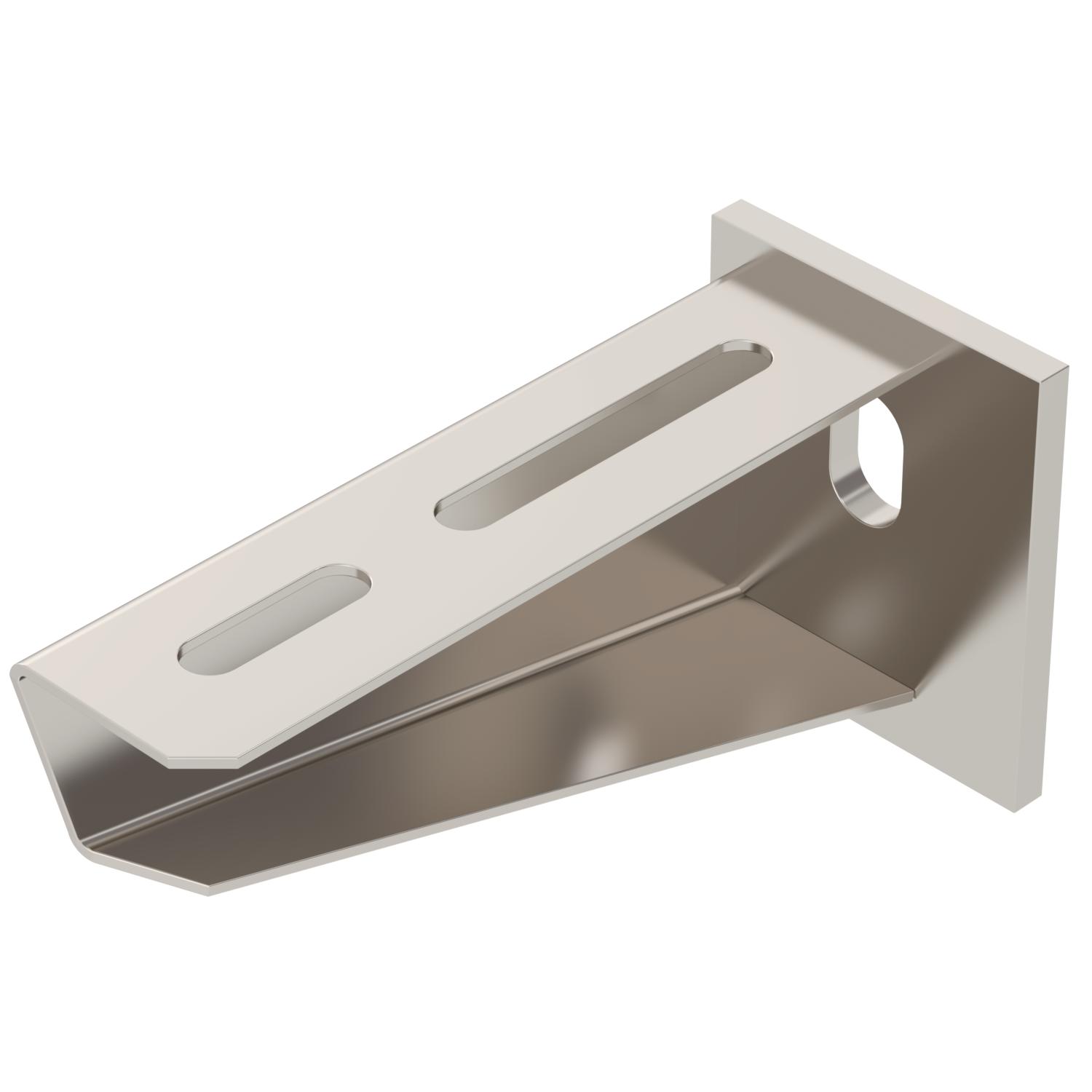

Nástěnný a závěsný výložník AW 30 A2
Výr. č. 6442803 | EAN 4012196208937
- Popis produktu
-
Popis produktuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-

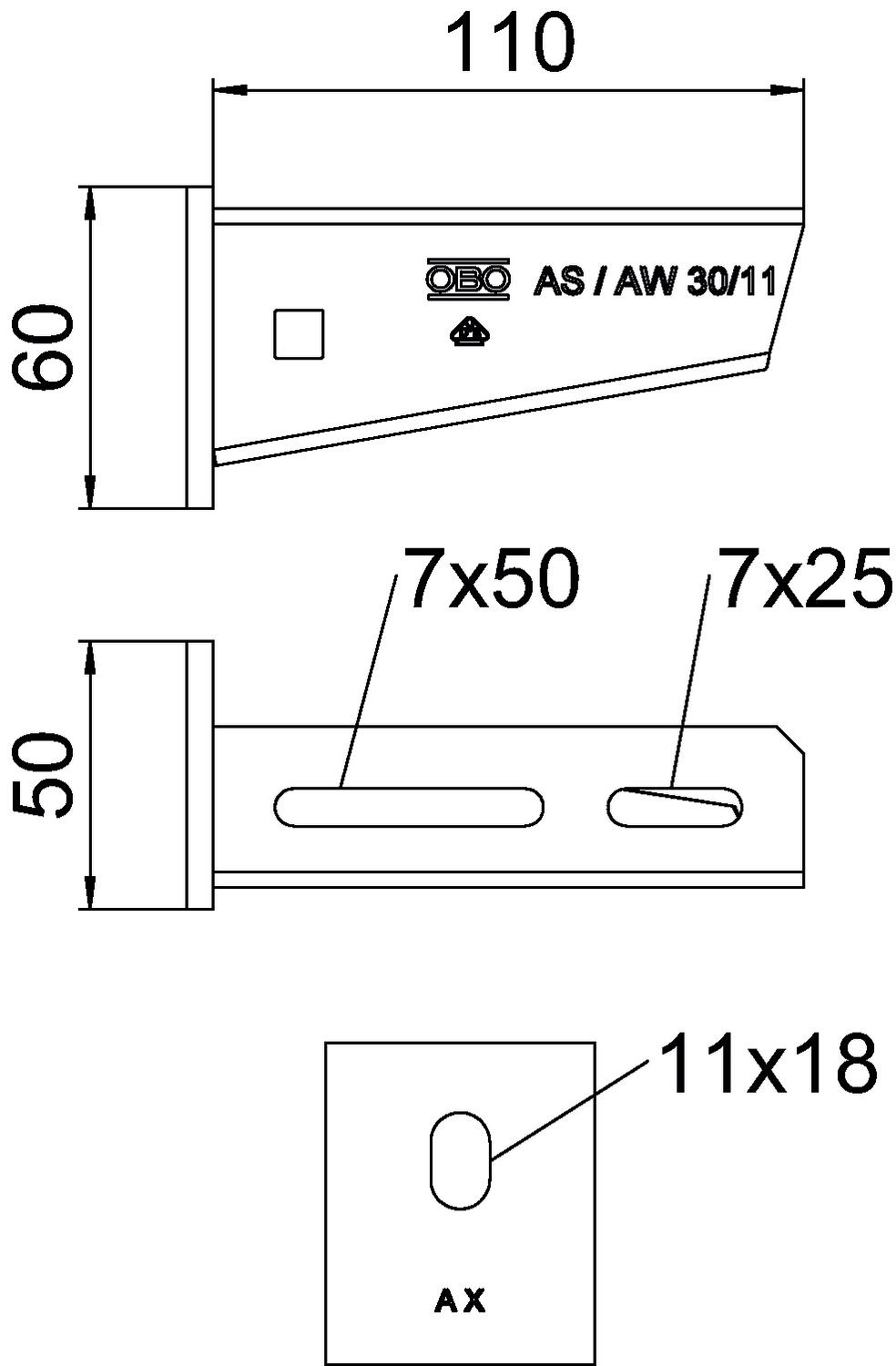

Rozmery
Dĺžka 50 mm F v kN 3 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 11 mm Rozmer B110mm Rozmer A 50 mm Rozmer B 110 mm Rozmer H 60 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 110 mm Vyhotovenie Nástenný a závesový výložník Výška 60 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW 30
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
