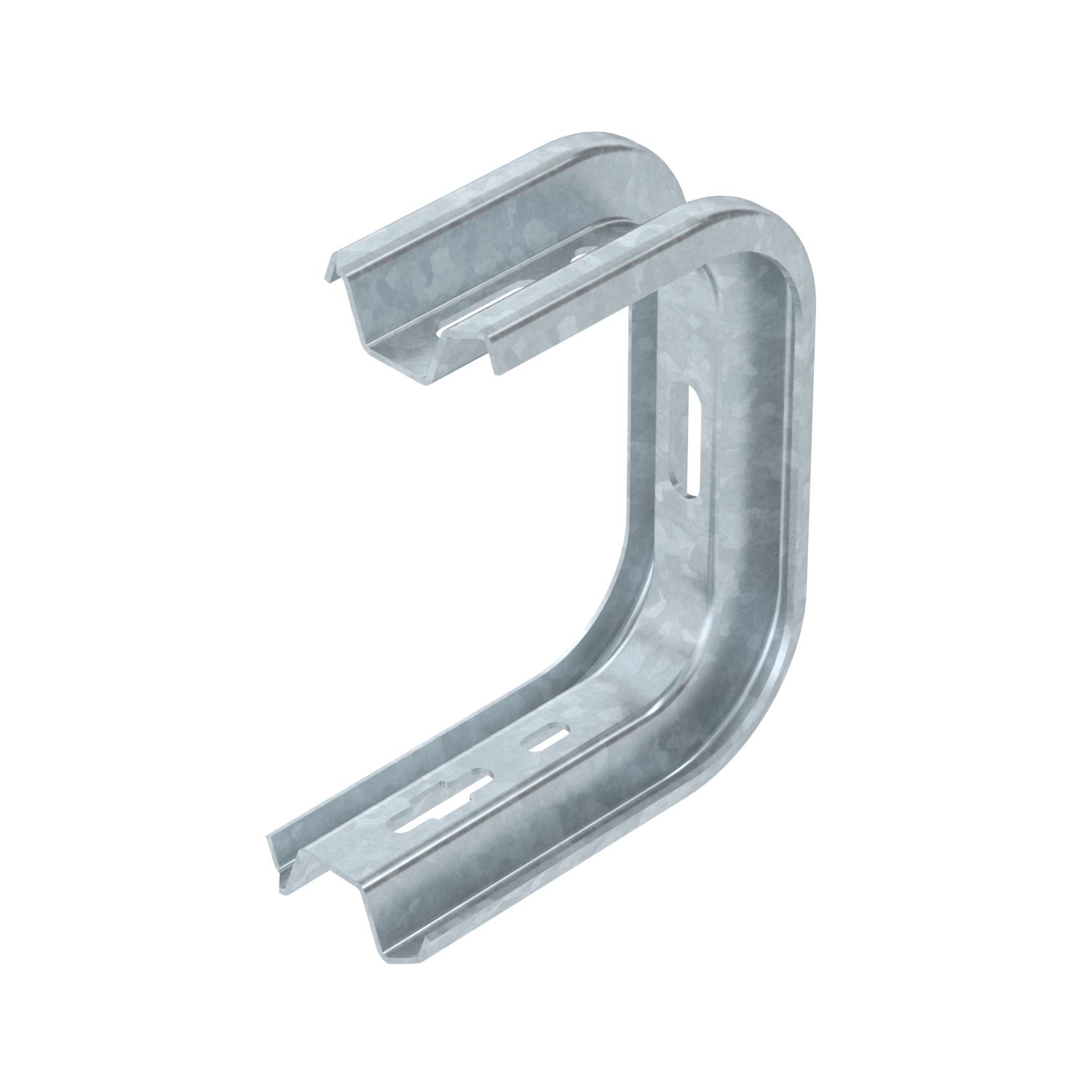

Nástěnný a stropní držák TP FT
Výr. č. 6363861 | EAN 4012195076858
- Popis produktu
-
Popis produktuNástěnný a stropní držák z profilu TP pro univerzální konstrukční upevnění.
-
- Technické údaje
-

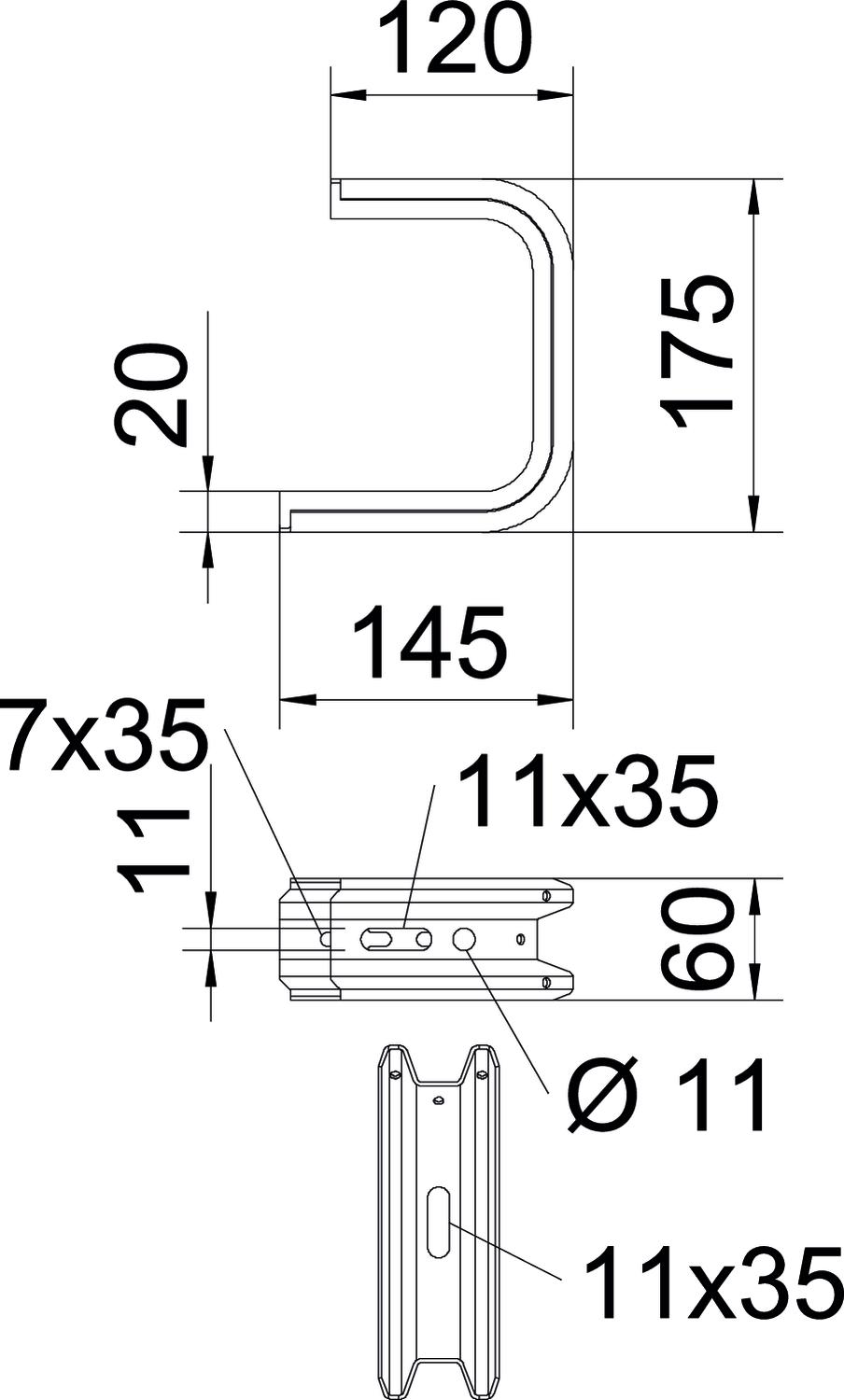

Rozmery
Dĺžka 145 mm F v kN stena 1,4 kN F v kN strop 1,3 kN Farba pozinkováno Materiál Oceľ Povrch žiarovo zinkované ponorením pre šírku max. 100 mm pre šírku min. 100 Rozmer B145mm Rozmer B 145 mm Rozmer H 175 mm Šírka 145 mm Vhodné na káblový rebrík áno Vhodné na káblový žľab áno Vhodné na mrežový žľab áno Vyhotovenie Závesný strmeň (C strmeň) Výška 60 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram stropného ramena TPD
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov TPD 145 FT / 6363861 , 0.28MB , pdfEÚ Vyhlásenie o zhode TPD 145 FT / 6363861 , 0.12MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
