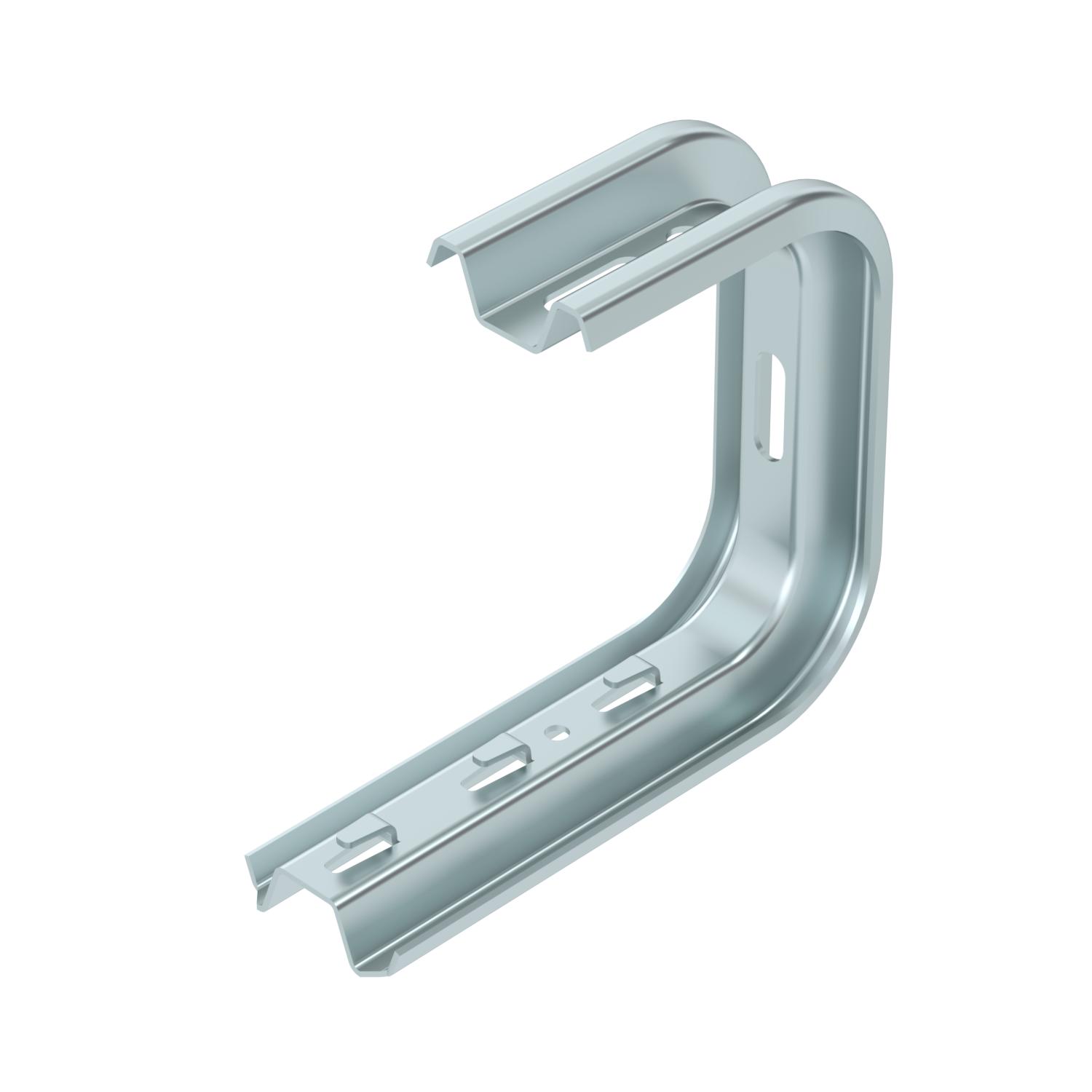

Nástěnný a stropní držák TP FS
Výr. č. 6365914 | EAN 4012196042609
- Popis produktu
-
Popis produktuNástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
-
- Technické údaje
-
Technické údaje

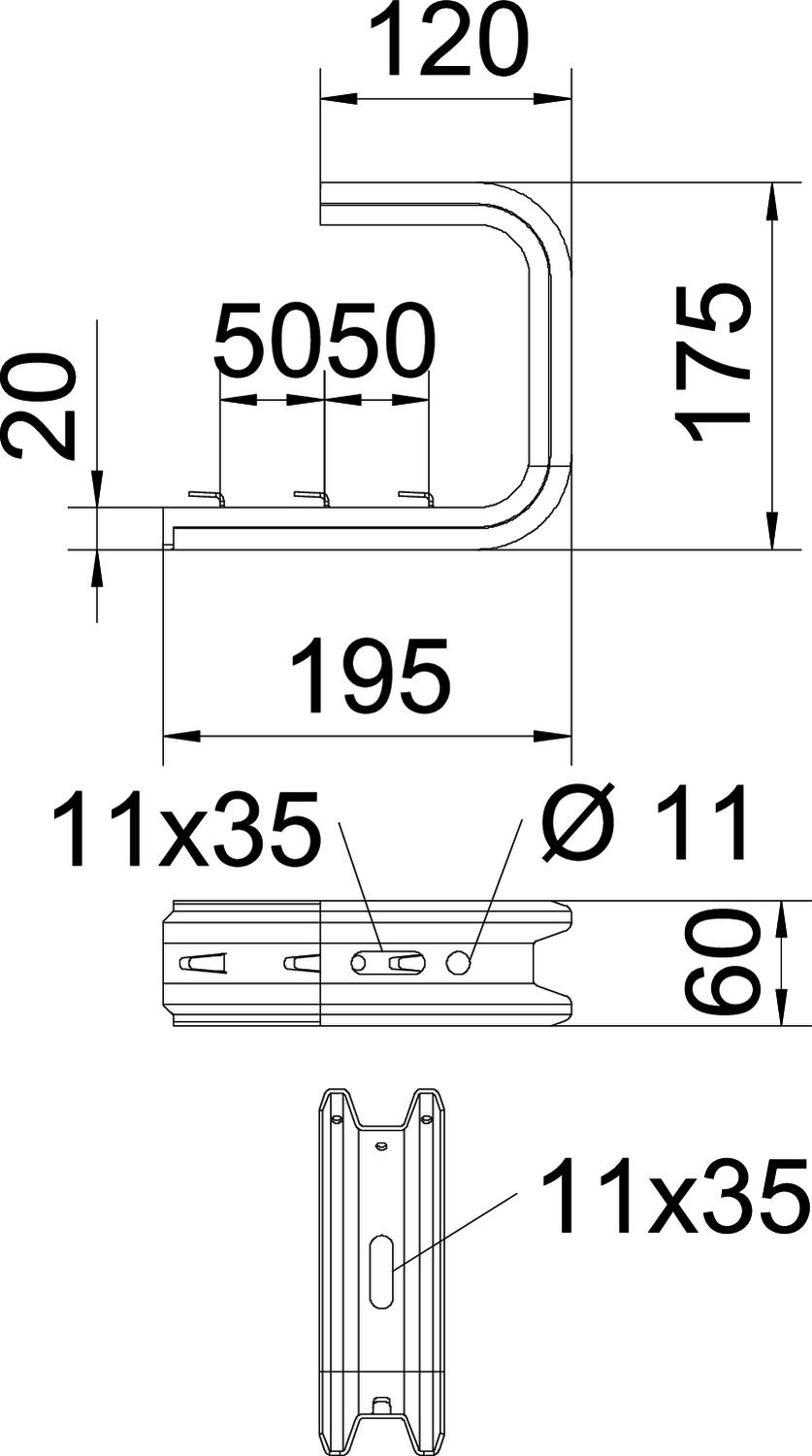

CO₂ stopa (GWP) od kolísky po bránu 1,426 kg CO₂e / 1 Kus Dĺžka 175 mm F v kN stena 1,05 kN F v kN strop 0,95 kN Farba pozinkováno Materiál Oceľ Povrch pásovo zinkované pre šírku max. 150 mm pre šírku min. 150 Rozmer B195mm Rozmer B 195 mm Rozmer L 100 mm Šírka 195 mm Vhodné na káblový rebrík nie Vhodné na káblový žľab nie Vhodné na mrežový žľab áno Vyhotovenie Závesný strmeň (C strmeň) Výška 60 mm Zachovanie funkčnosti nie Technické údaje
Zatěžovací diagram stropního držáku TPDG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
