Napínací šroub G 16 | 15,5 | 125 | 7 | M12

morepic-1

morepic-2

Napínací šroub G

Výr. č. 5300061 | EAN 4012195413653

Výr. č. / Typ

Rozmer A

Rozmer B

Rozmer C

Zaťaženie na medzi pevnosti

Závit

Popis produktu

Popis produktu

S hákem a závěsným okem, podle DIN 1480.

Technické údaje

Technické údaje

Dĺžka upínacej matice C	125 mm
Materiál	Oceľ
Povrch	galvanicky zinkované
Priemer vnútri	16/15,5 mm
Rozmer	M12
Rozmer A	16 mm

Rozmer B	15,5 mm
Rozmer C	125 mm
Rozpätie	85 mm
Zaťaženie na medzi pevnosti	7 kN
Závit	M12

Všetky typy

Všetky typy

Typ	Rozmer A	Rozmer B	Rozmer C	Zaťaženie na medzi pevnosti	Závit	Výr. č.	Množstvo	najm. PJ
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Kus	5 Kus
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Kus	5 Kus
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Kus	5 Kus
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Kus	5 Kus

Na stiahnutie

List technických údajov 945 M12 G / 5300061 , 0.17MB , pdf

Katalóg Fastening materials , 19.78MB , pdf

EÚ Vyhlásenie o zhode 945 M12 G / 5300061 , 0.06MB , pdf

Na stiahnutie

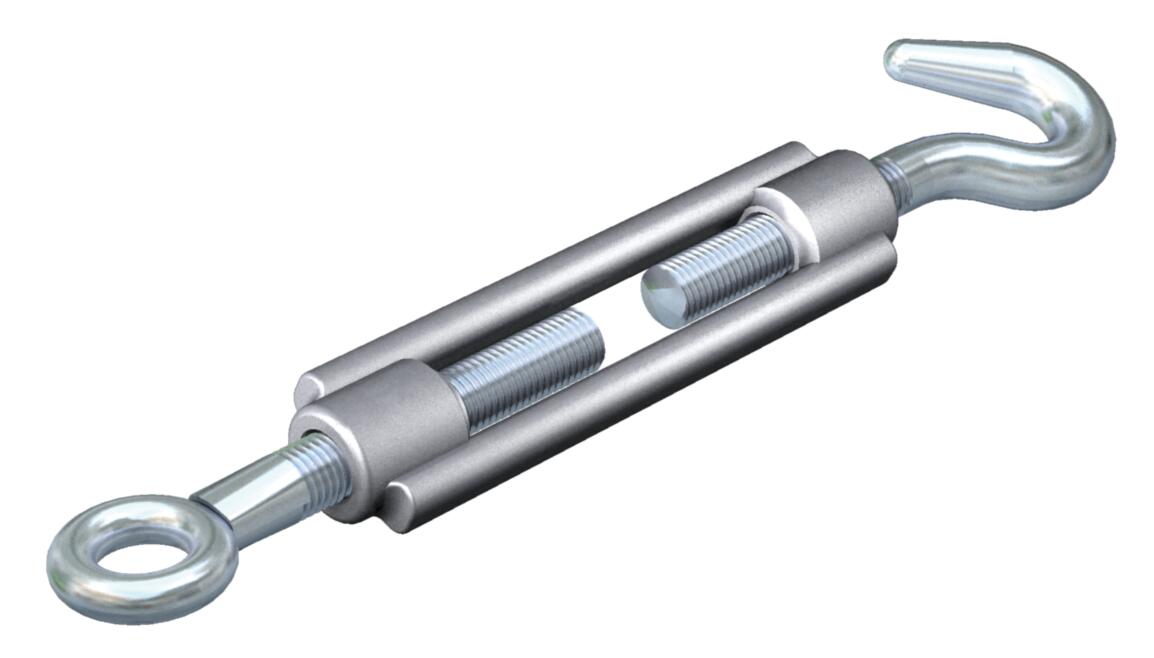

Grafika produktu 945 M12 G / 5300061, 38.26 kB, jpg

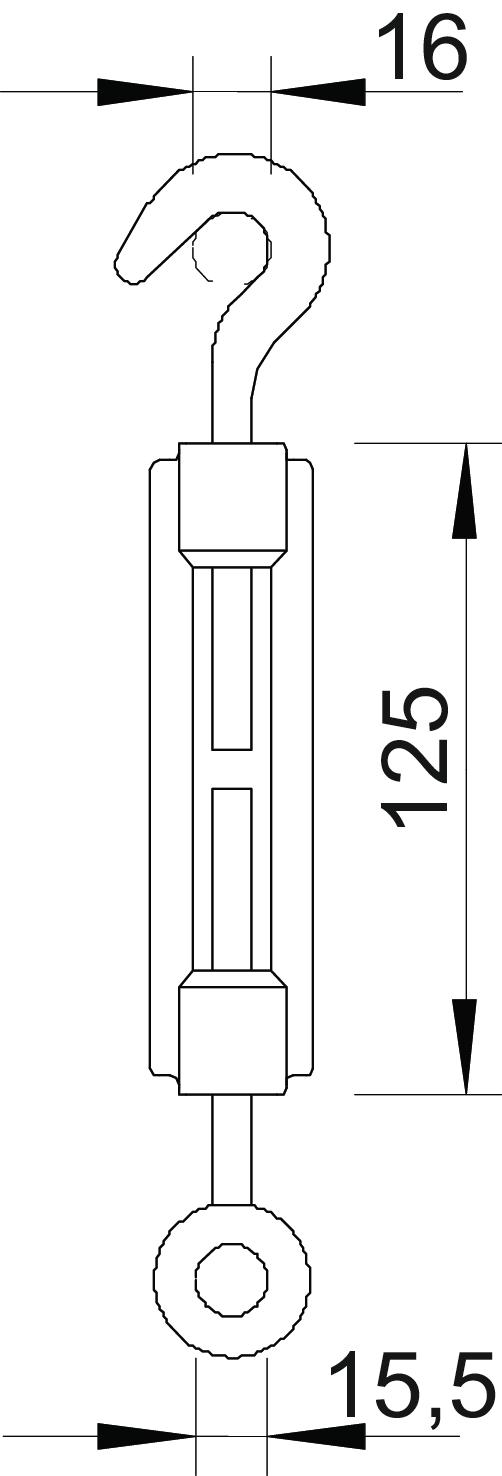

Dimenzovaný výkres 945 M12 G / 5300061, 38.10 kB, jpg
