Montážní víko 350 jmenovité velikosti R7
Výr. č. 7400533 | EAN 4012195431503
- Popis produktu
-

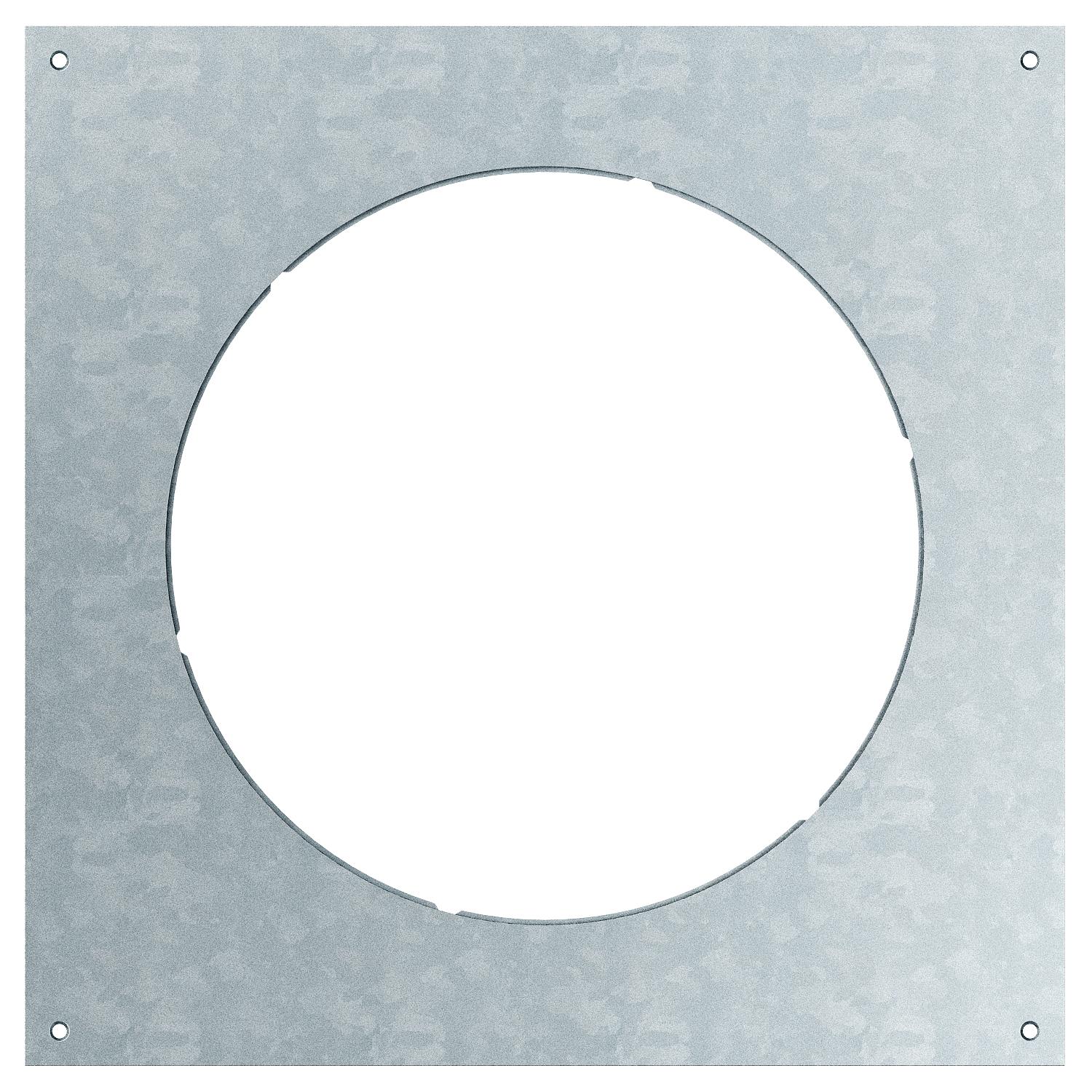

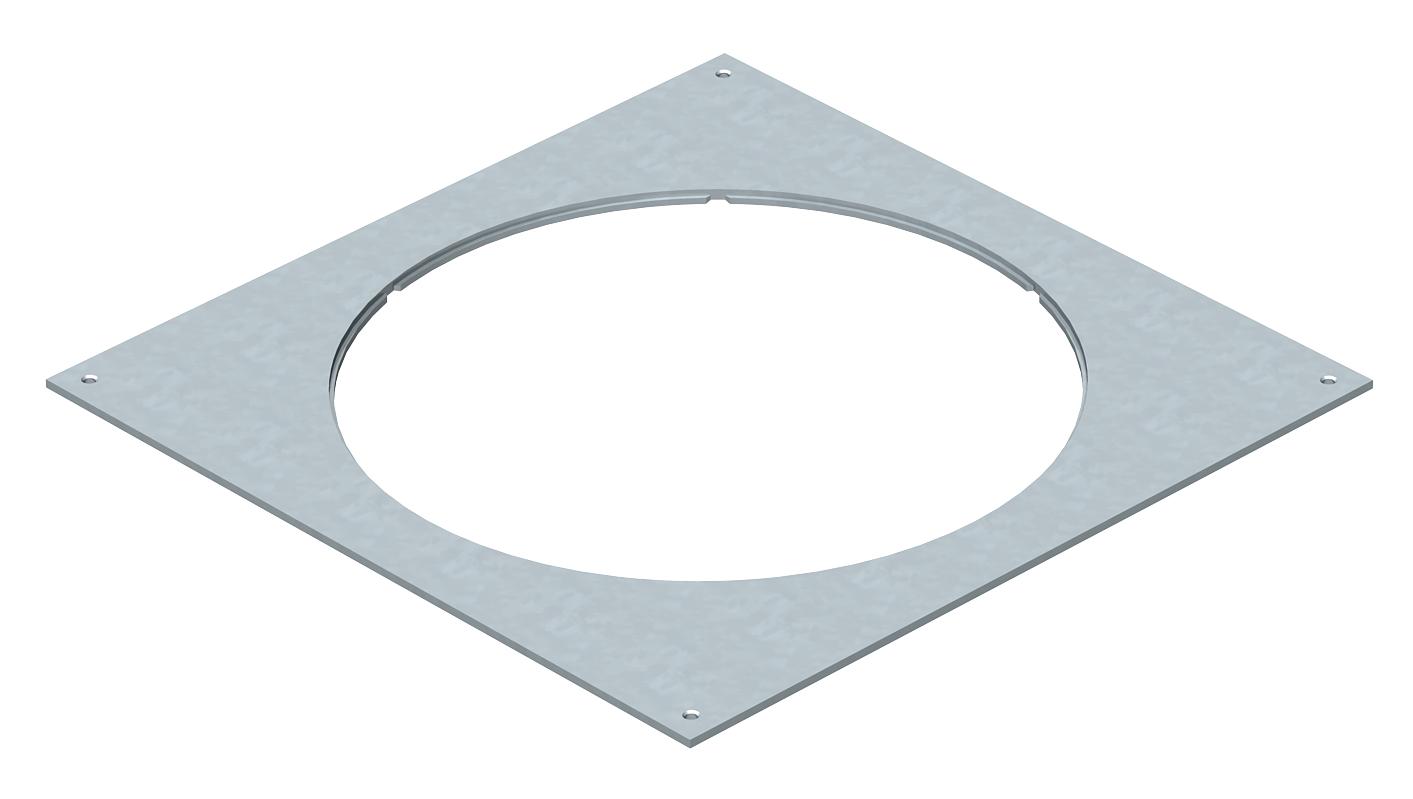

Popis produktuMontážní víko pro podlahové protahovací a odbočné krabice typu UZD350-3/4 k vestavbě vestavné jednotky jmenovité velikosti R7. Montážní otvor 3 mm prohloubený k dodatečnému zaslepení plným víkem.
-
- Technické údaje
-
Rozmery

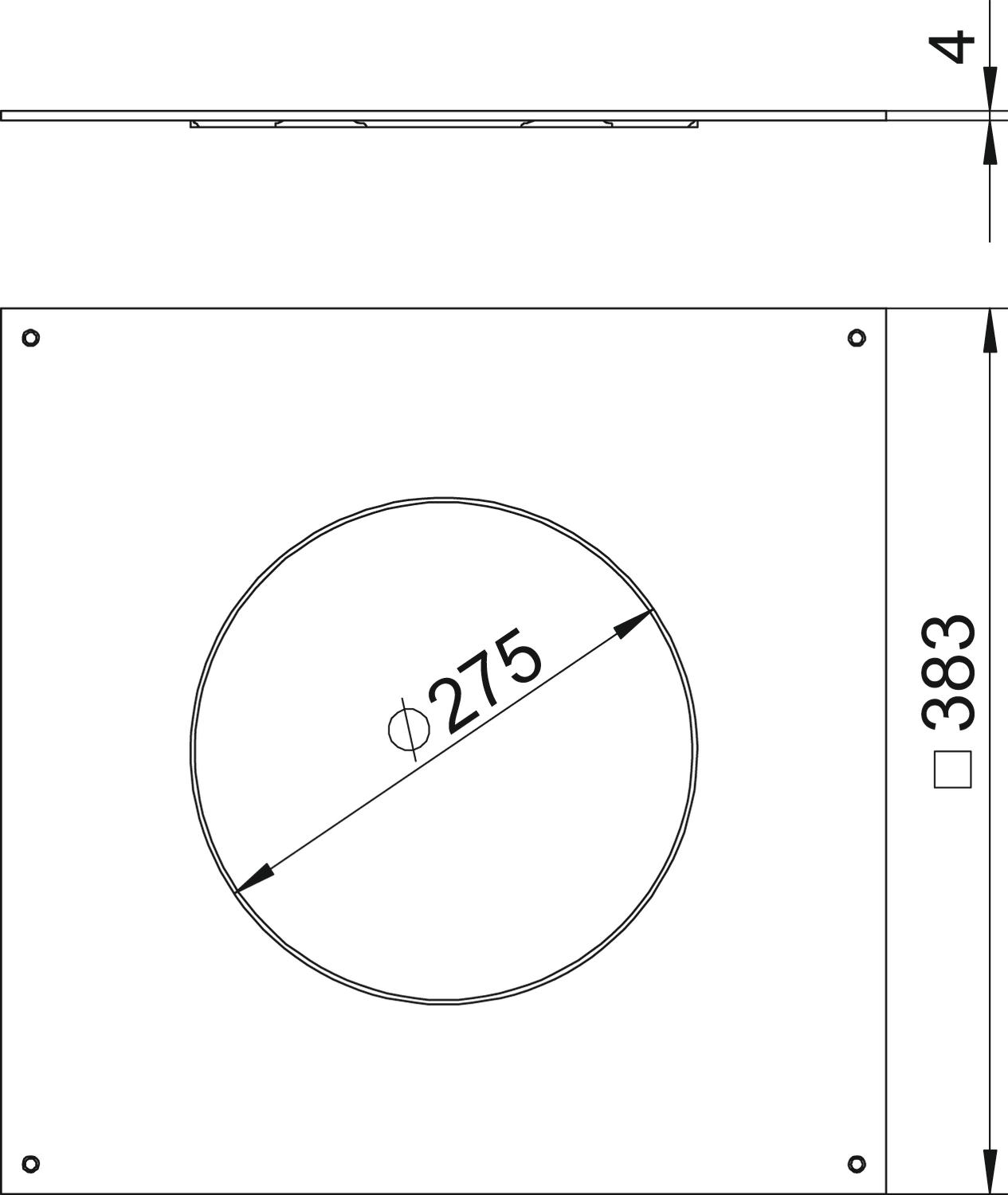

Dĺžka 383 mm Hrúbka materiálu 4 mm Inštalačný otvor pre podlahovú nádrž nie Kryt montážneho otvoru nie Materiál Oceľ Menovitá veľkosť 350 mm Menovitá veľkosť pre prístrojové jednotky R7 Montážny otvor oblá Možnosť osadenia tesnenia nie Povrch pásovo zinkované Rozmer 383x383x4 Rozmer A 383 mm Rozmer d Ø 275 mm Šírka 383 mm Šírka kanálu max. 350 mm Šírka kanálu min. 190 mm Údržba dna suchá Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vyhotovenie s veľkou nosnosťou nie - Všetky typy
- Na stiahnutie
-
List technických údajov DUG 350-3 R7 / 7400533 , 0.17MB , pdfEÚ Vyhlásenie o zhode DUG 350-3 R7 / 7400533 , 0.13MB , pdfREACH Vyhlásenie o zhode DUG 350-3 R7 / 7400533 , 0.12MB , pdfRoHS Vyhlásenie o zhode DUG 350-3 R7 / 7400533 , 0.12MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
