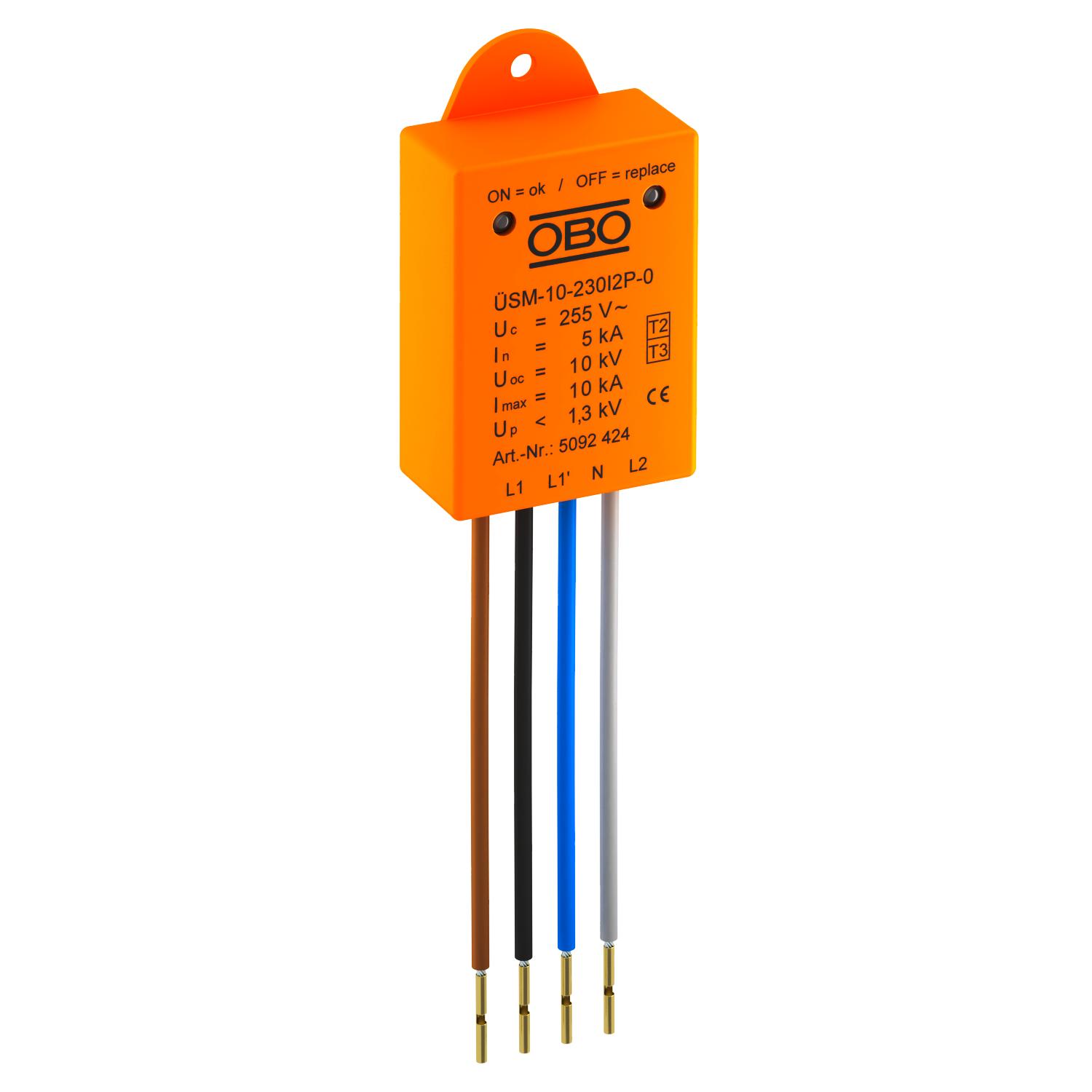

Modul přepěťové ochrany ÜSM-10-230l2P-0 1+N/PE | 255 | IP20

Modul přepěťové ochrany ÜSM-10-230l2P-0

Výr. č. 5092424 | EAN 4012196426751

Výr. č. / Typ	5092424 / ÜSM-10-230I2P-0

Provedení pólů	1+N/PE

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Modul ochrany proti přepětí typu 2 + 3 podle EN 61643-11 pro sítě 230/400 V.

Určen k ochraně elektronických přístrojů, například řídicích modulů LED osvětlení.

• Pro svítidla s 2 fázemi (snížení výkonu)
• S indikací funkčnosti a odpojováním okruhu zátěžového proudu při výpadku SPD
• Malé montážní rozměry pro montáž do připojovací skříně stožáru, resp. před řídicí modul

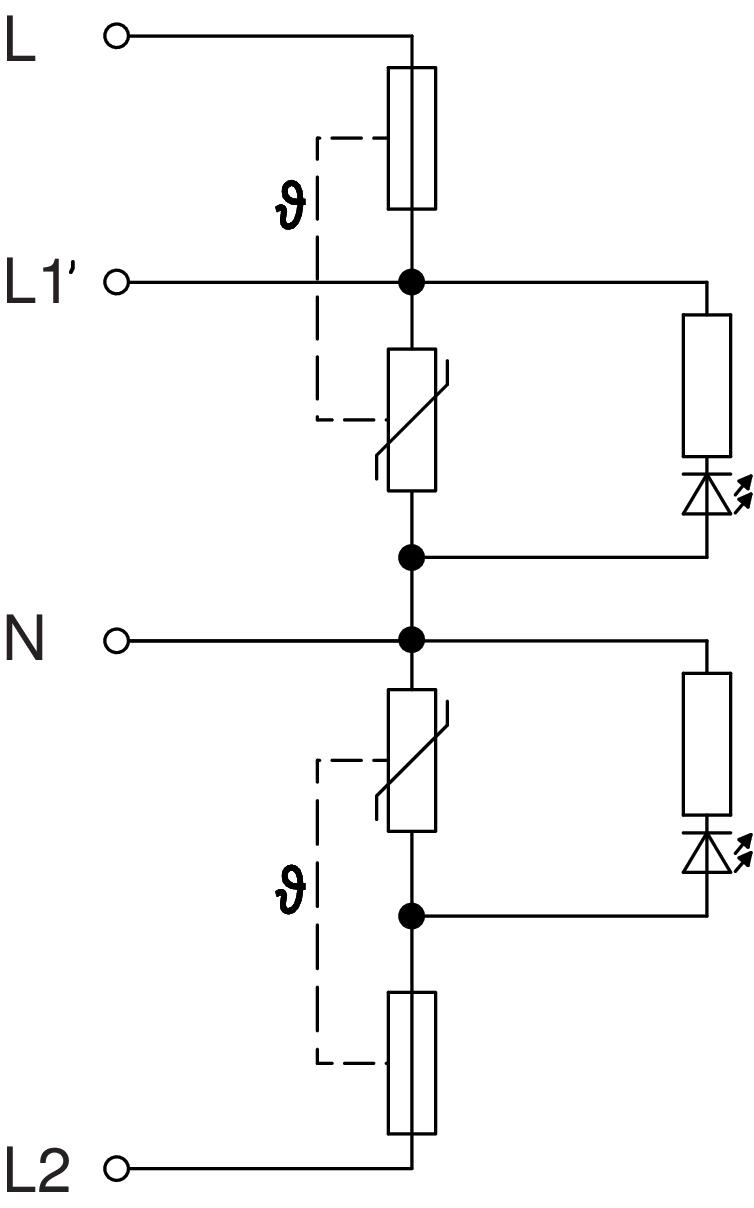

• Ochranné zapojení se svodovou schopností max. 10 kA
• Omezení přepětí pod 1300 V (ochranná úroveň)
• Pro svítidla s ochrannou izolací (SK II) bez přípojky PE

Použití: V kabelových přechodových skříních, odbočných krabicích, kabelových kanálech i podlahových systémech
K ochraně elektronických přístrojů, např. LED svítidel, proti přepětí

Technické údaje

Technické údaje

Čas odozvy	<25 ns

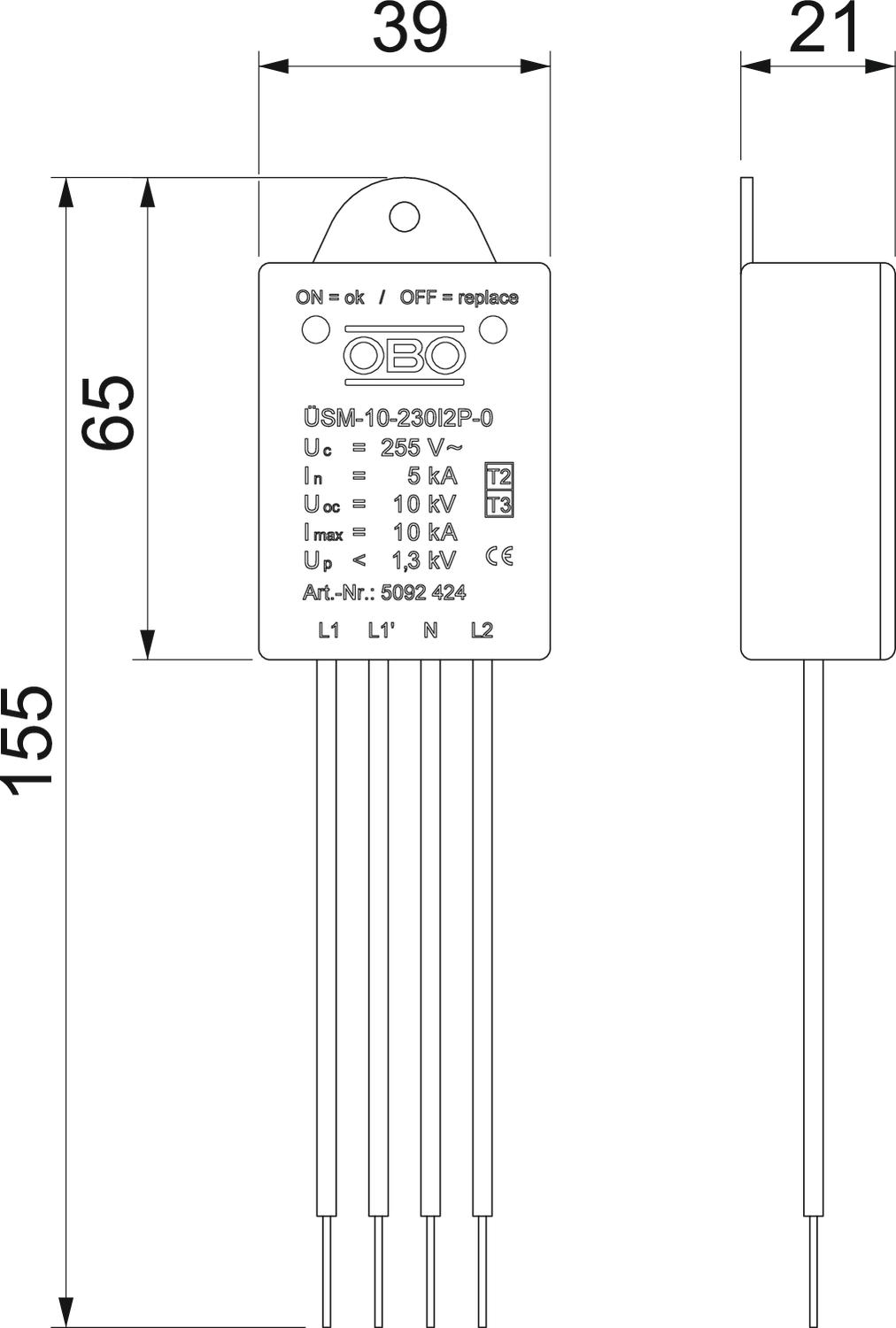

Dĺžka	155 mm
Dĺžka prípojného kábla	0,09 m
LPZ	1→2
Max. nadprúdová ochrana na strane siete	16
Maximálne predistenie	16 A
Maximálny nárazový prúd zvodu (8/20 μs)	10 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	10 kA
Maximálny rázový zvodový prúd (8/20 μs) [N-PE]	10 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	5 kA
Menovitý nárazový prúd zvodu (8/20 µs)	5 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	5 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	255 V

OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	16 A
Ochranná úroveň [L-N]	≤1300
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	1+N/PE
Rozmer	230V
Signalizácie na prístroji	optická
Šírka	40 mm
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	áno
SPD podľa IEC 61643-1	trieda I+II
SPD podľa STN EN 61643-11	Typ 2+3
Spôsob montáže	Ostatné
Stupeň krytia	IP20
Vyhotovenie	2 pólový bez PE pro SK II
Výška	21 mm
