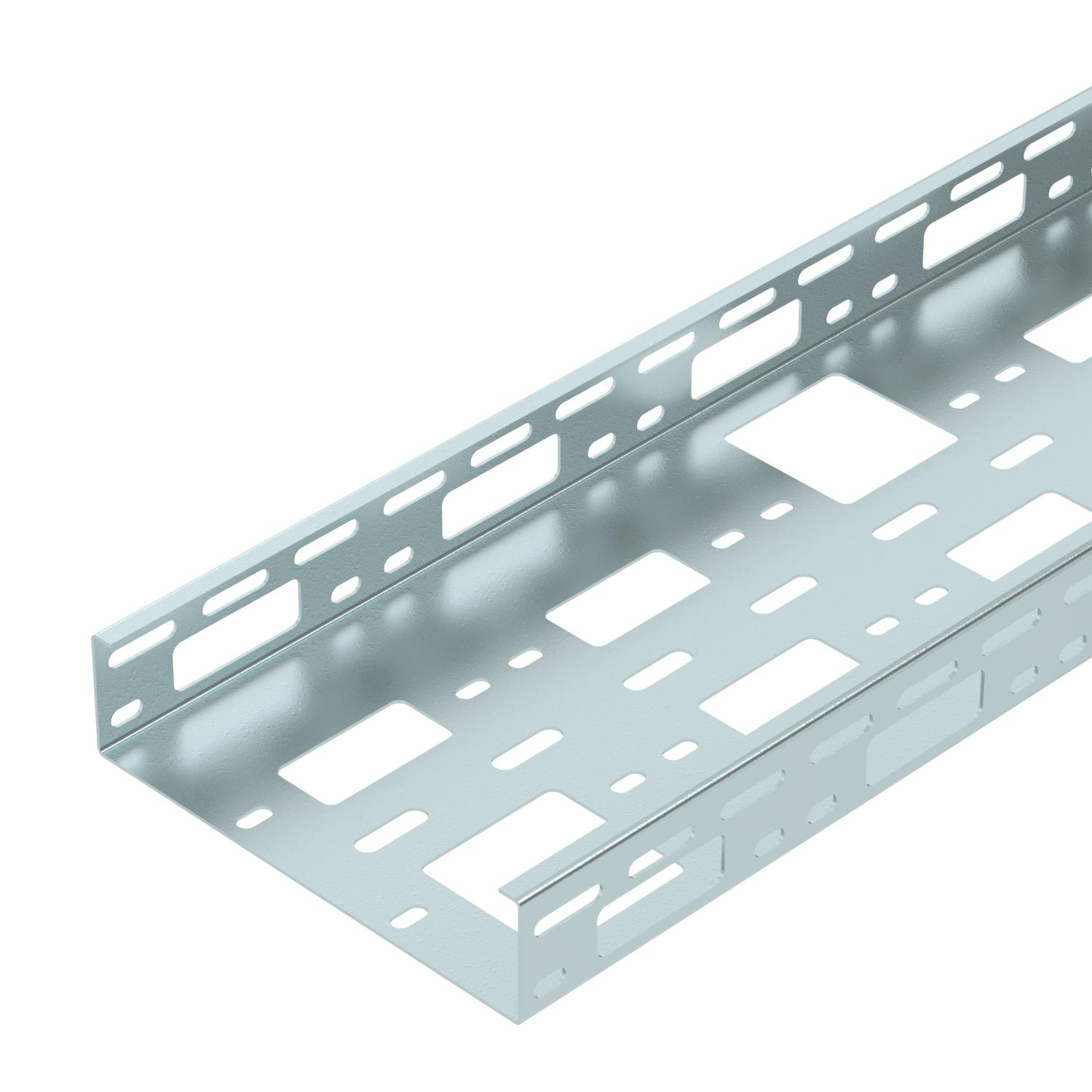

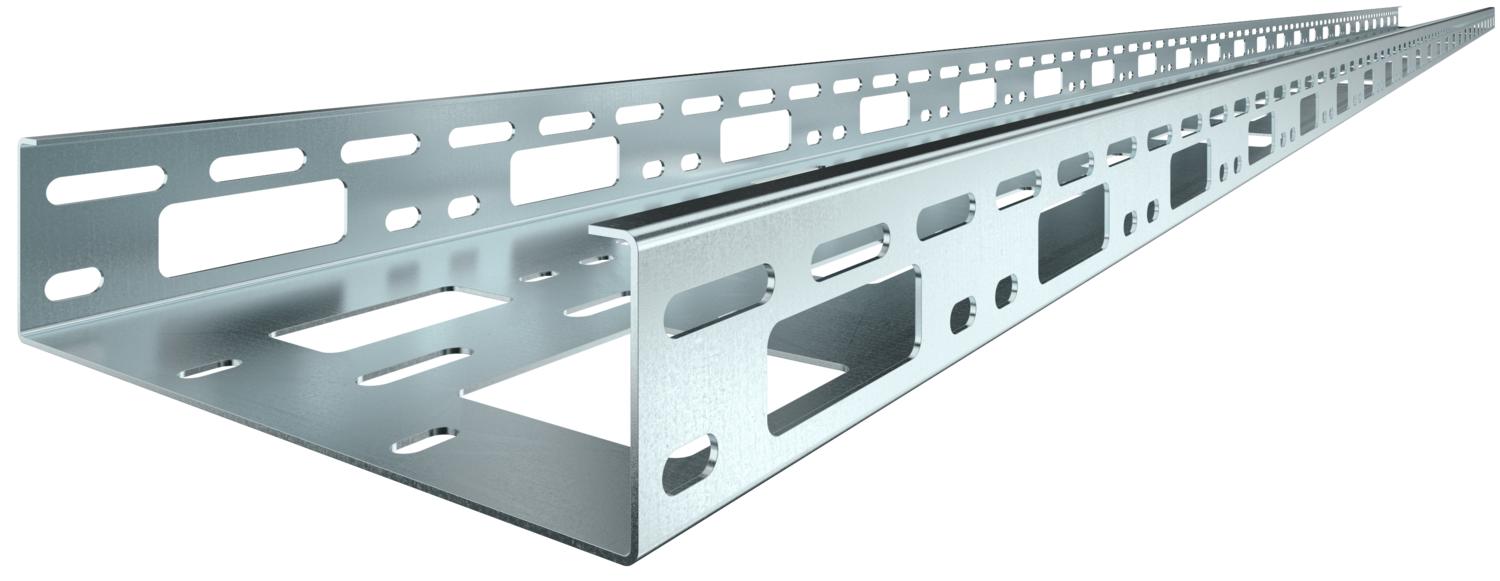

Minikanál AZ 200 FS

Výr. č. / Typ	6075345 / AZK 200 FS

Dĺžka	3000 mm

Šírka	200 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Minikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	8,469 kg CO₂e / 1 meter
Dĺžka	3000 mm
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

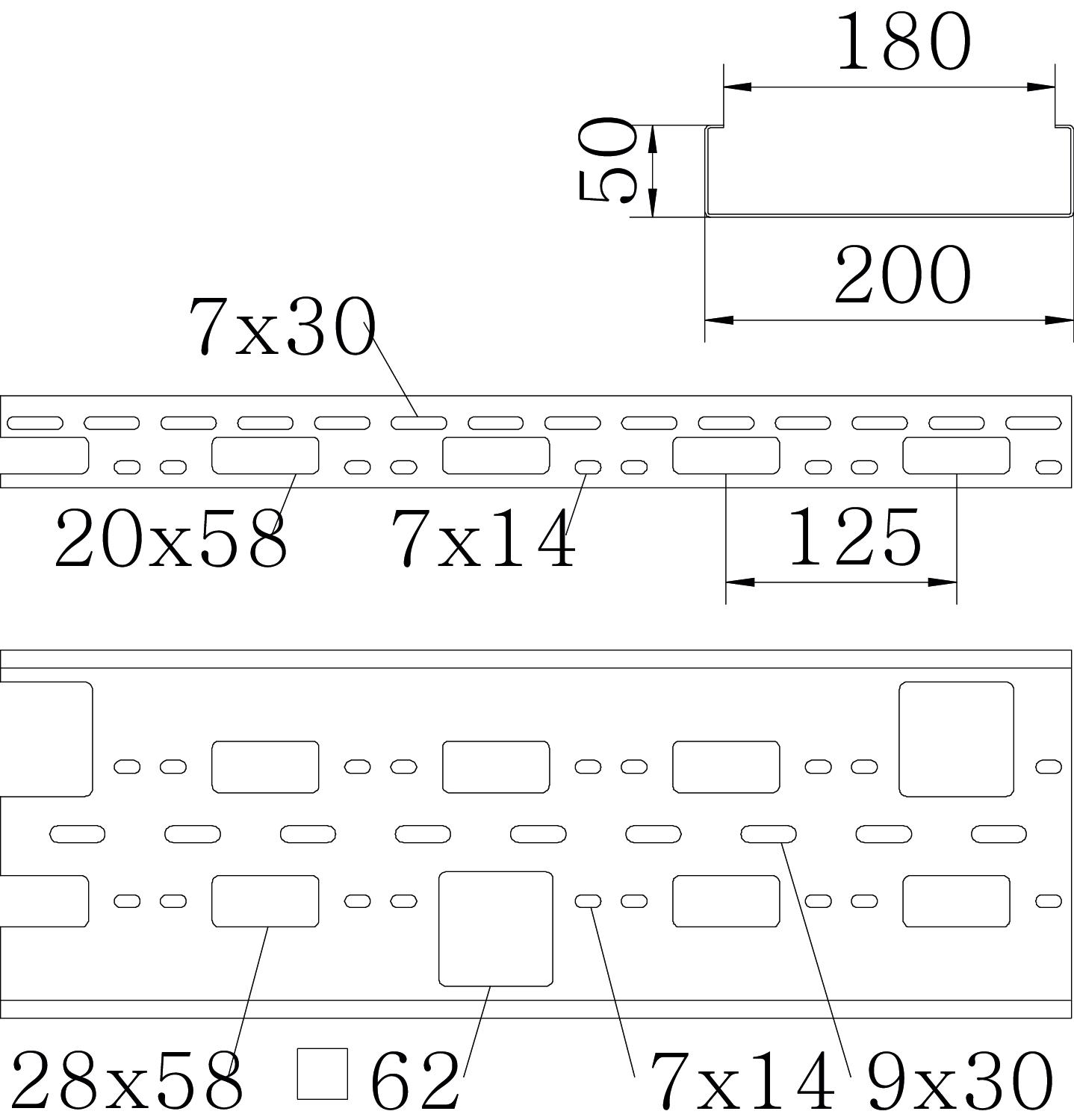

Rozmer	50x200x3000

Rozmer	50x200x1,5
Šírka	200 mm
Úžitkový prierez	10000 mm²
Úžitkový prierez	100 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	50 mm
Vzdialenosť podpier 1,0 m	2,5 kN/m
Vzdialenosť podpier 1,5 m	1,9 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m
Vzdialenosť podpier 2,5 m	0,8 kN/m
Vzdialenosť podpier 3,0 m	0,3 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
AZK 200 FS	3000 mm	200 mm	1,5 mm	nie	6075345	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná a úhlová spojka 50 FT	VF AZK FT	6066550	Kus	25 Kus
Káblový ochranný krúžok 915 PE	KSR-915 PE	6066704	Kus	25 Kus
Káblový ochranný krúžok 910 PE	KSR-910 PE	6066712	Kus	25 Kus

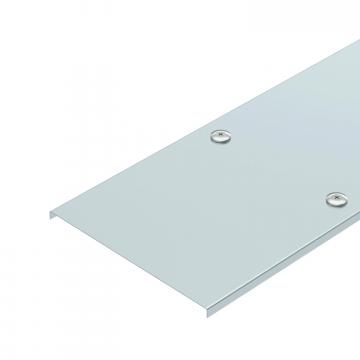

Víko s otočnou západkou, FS	AZDMD 200 FS	6080885	m	3 m
