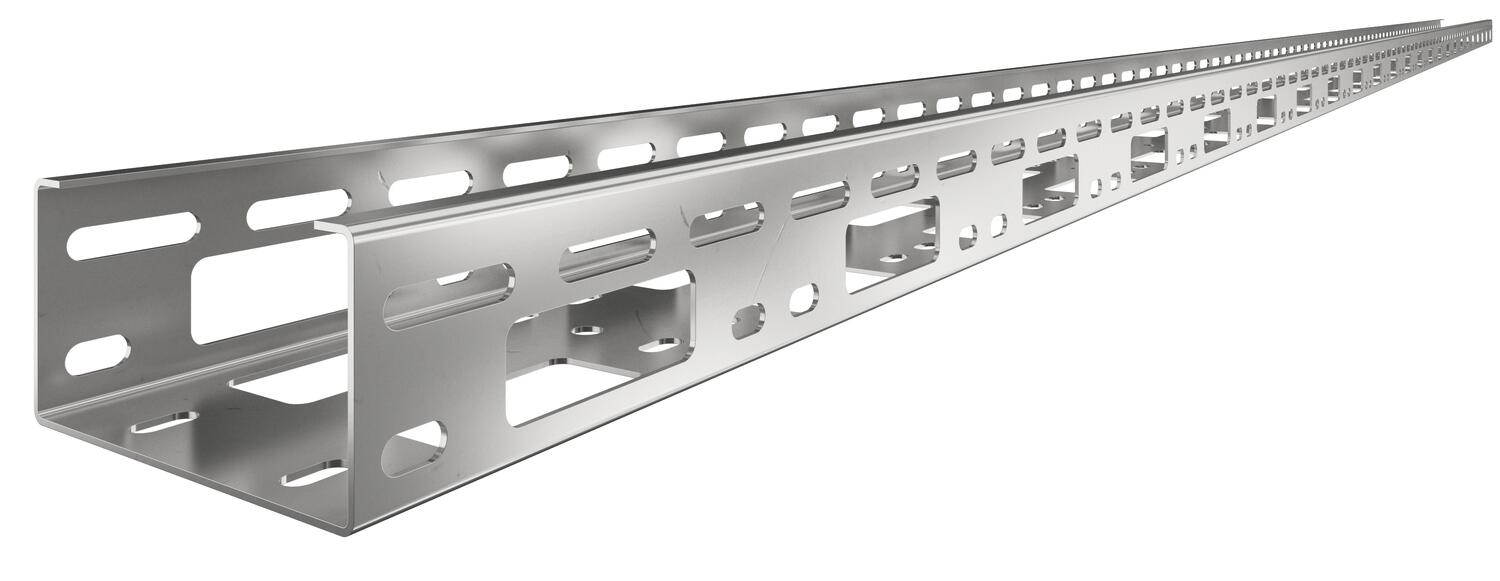

Minikanál AZ 100 A2

Výr. č. / Typ	6075304 / AZK 100 A2

Dĺžka	3000 mm

Šírka	100 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Minikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	12,2187 kg CO₂e / 1 meter
Dĺžka	3000 mm
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1,5 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky

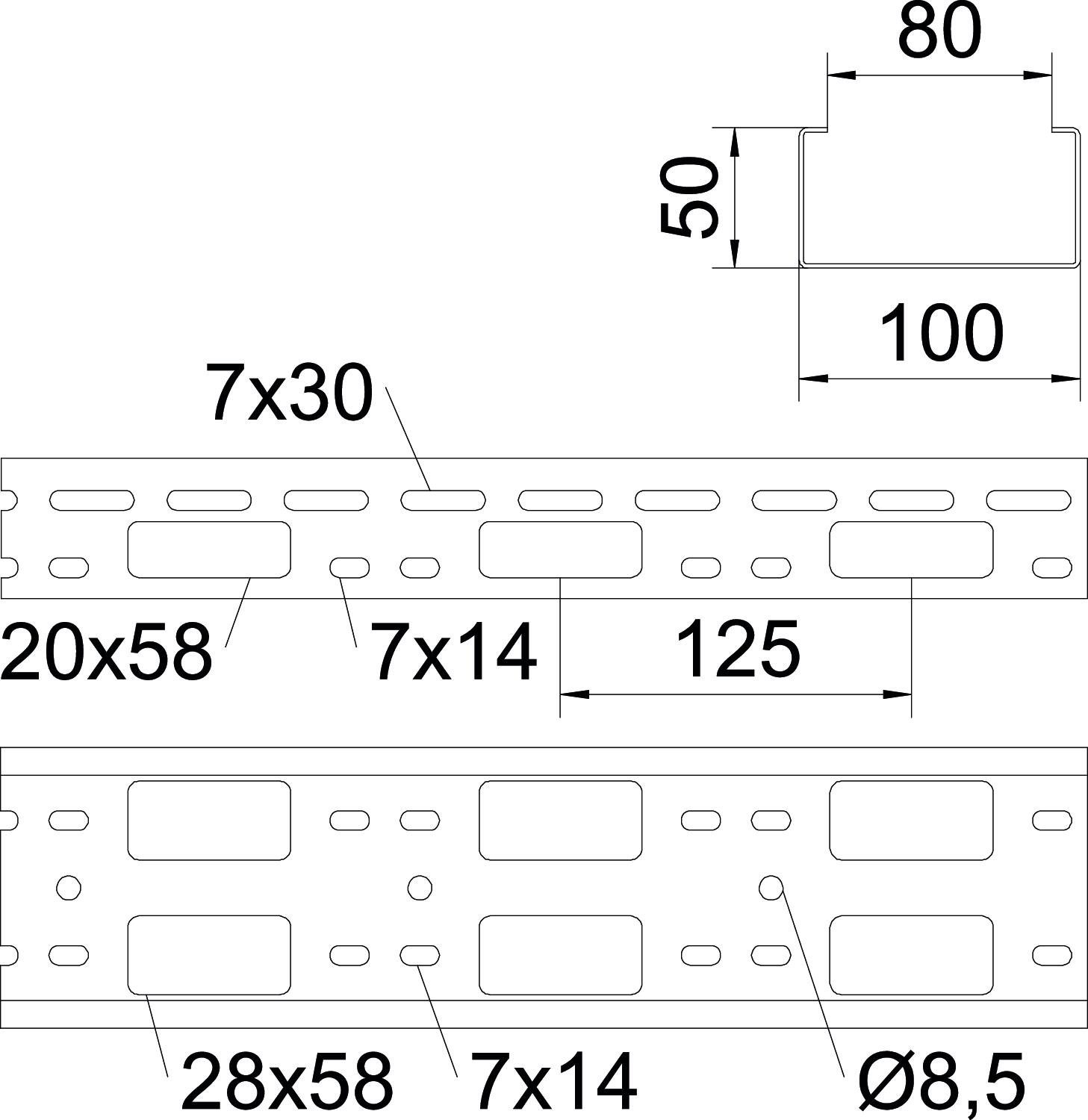

Rozmer	50x100x3000

Rozmer B	100 mm
Šírka	100 mm
Úžitkový prierez	50 cm²
Úžitkový prierez	5000 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	50 mm
Vzdialenosť podpier 1,0 m	1,7 kN/m
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,8 kN/m
Vzdialenosť podpier 3,0 m	0,25 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
AZK 100 A2	3000 mm	100 mm	1,5 mm	nie	6075304	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

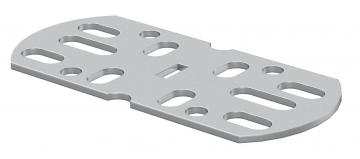

Podélná a úhlová spojka A2	VF AZK A2	6066569	Kus	10 Kus
Káblový ochranný krúžok 915 PE	KSR-915 PE	6066704	Kus	25 Kus
Káblový ochranný krúžok 910 PE	KSR-910 PE	6066712	Kus	25 Kus

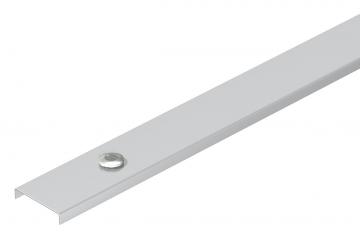

Víko s otočnou západkou, A2	AZDMD 100 A2	6080294	m	3 m
