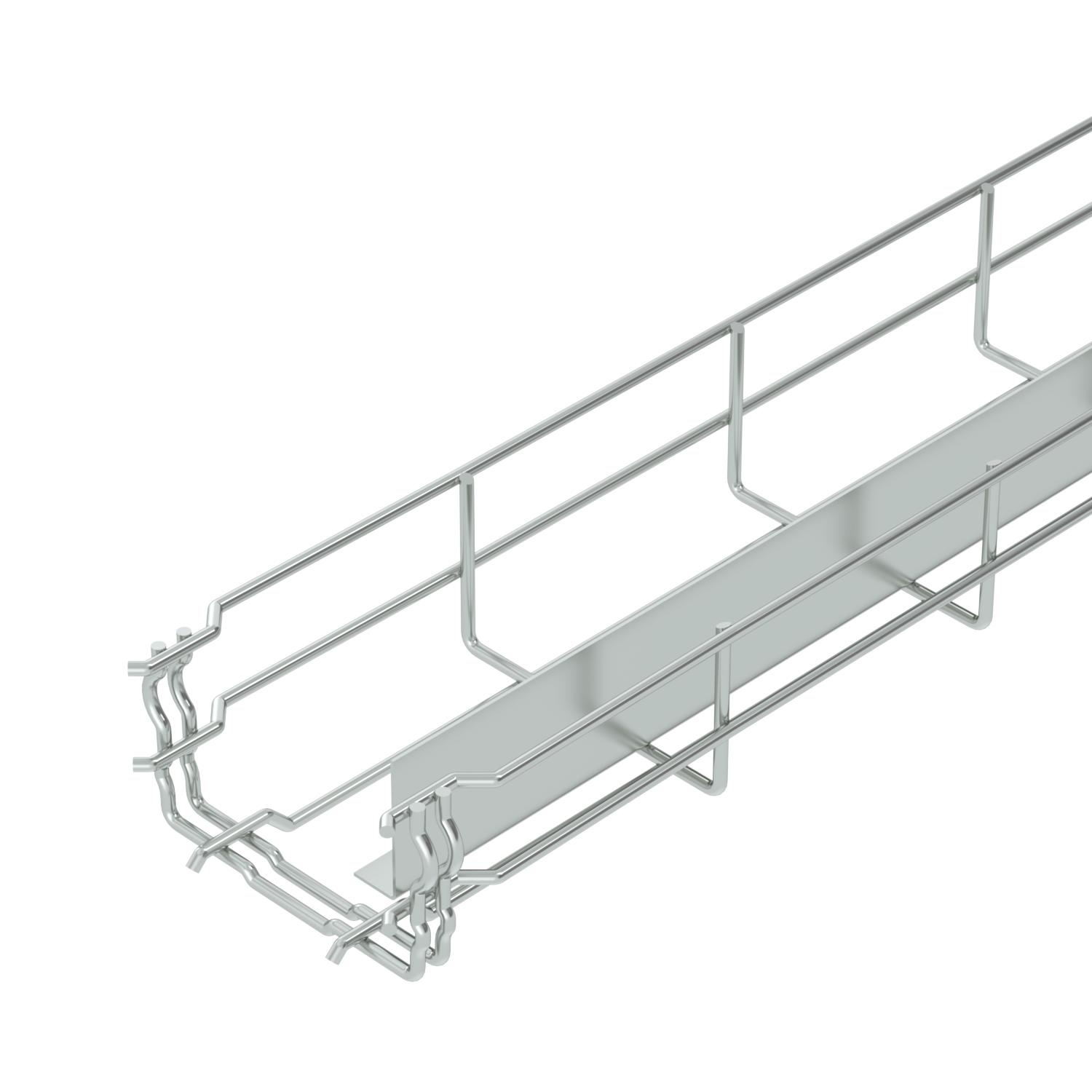

Mřížový žlab GR-Magic® 55, s přepážkou
Výr. č. 6006453 | EAN 4012196150854
- Popis produktu
-

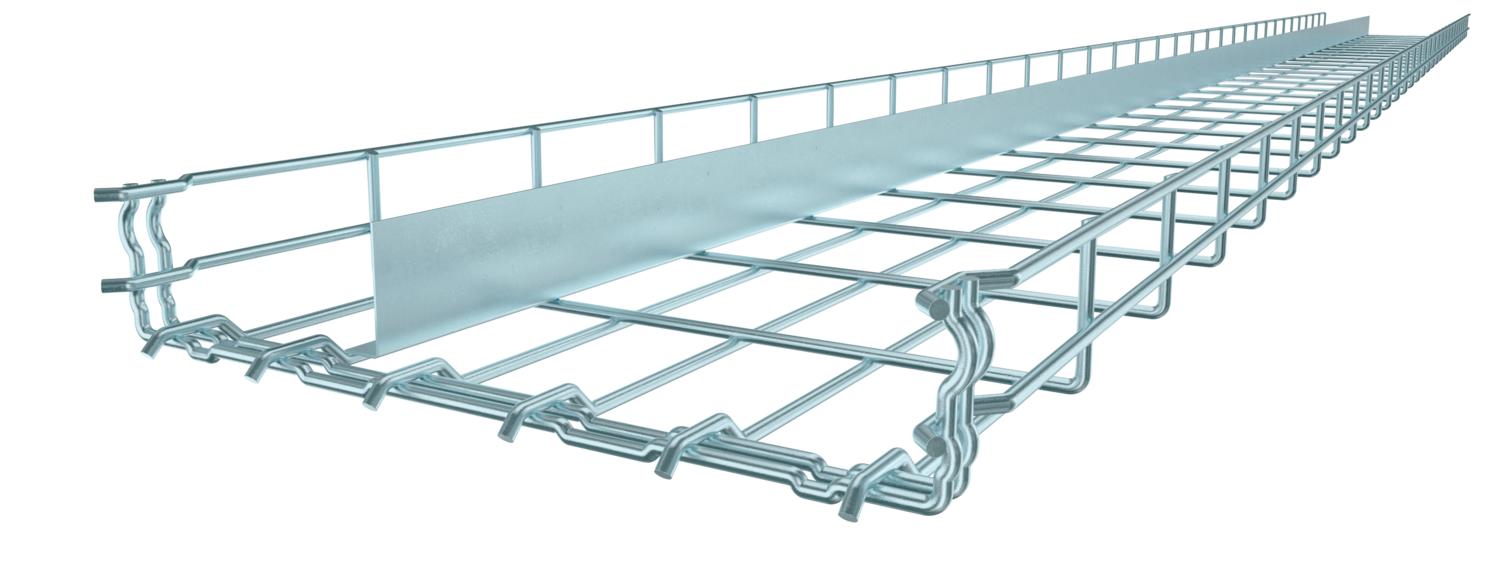

Popis produktuMřížový žlab s tvarovanou integrovanou spojkou a přivařenou přepážkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

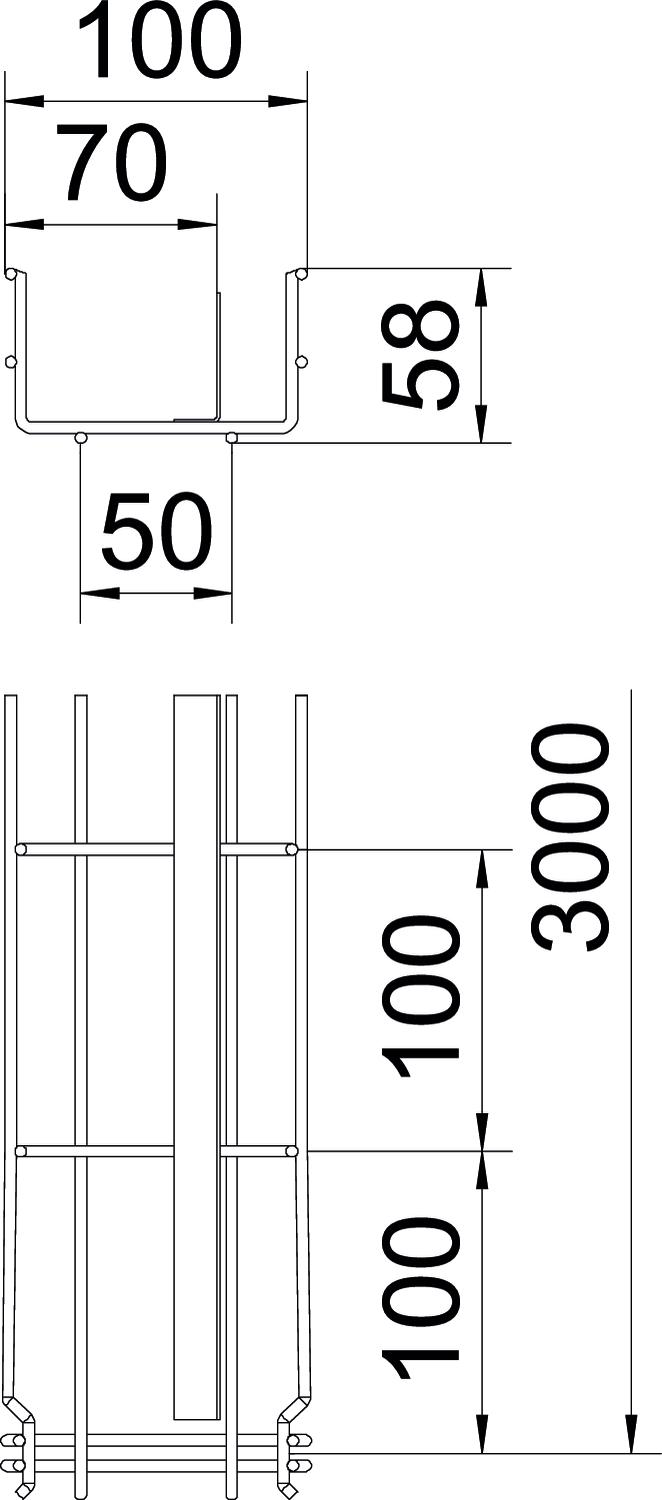

Bezskrutková spojka áno CO₂ stopa (GWP) od kolísky po bránu 2,2063 kg CO₂e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Integrovaná deliaca stena jeden Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch galvanicky zinkované Prevedenie spojky integrovaná spojka Priemer drôtu 3,9 mm Rozmer 55x100x3000 Rozmer A 59,5 mm Rozmer B 100 mm Rozmer H 58 mm Šírka 3,94 in Šírka 100 mm Tvar profilu Tvar U Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 4000 mm² Úžitkový prierez 40 cm² Vyhotovenie s veľkým rozpätím nie Výška 55 mm Výška 2,17 in Vzdialenosť podpier 1,0 m 0,5 kN/m Vzdialenosť podpier 1,5 m 0,5 kN/m Vzdialenosť podpier 2,0 m 0,25 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram mrežového žľabu GR-Magic typu GRM-1T 55
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko pro mřížový žlab, naklapávací, FS
DGRR 100 FS 6001842 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Na stiahnutie
-
List technických údajov GRM-T 55 100 G / 6006453 , 0.35MB , pdfEÚ Vyhlásenie o zhode GRM-T 55 100 G / 6006453 , 0.15MB , pdfREACH Vyhlásenie o zhode GRM-T 55 100 G / 6006453 , 0.12MB , pdfRoHS Vyhlásenie o zhode GRM-T 55 100 G / 6006453 , 0.13MB , pdfSchválenie symbolov Značka schválenia VDE GRM , 0.50MB , pdfSchválenie symbolov Značka schválenia RINA GRM , 0.61MB , pdfSchválenie symbolov Certifikát ASTA mrežový žľab GR-Magic® , 0.37MB , pdfPomôcka pri výbere GR-Magic®. , 2.00MB , pdfNávod na montáž Návod na montáž systémov mrežových žľabov , 9.52MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
