Mřížový žlab GR-Magic® 55 FT 3000 | 150 | 55 | 3,9 | 63 | áno

Mřížový žlab GR-Magic® 55 FT

Výr. č. 6001418 | EAN 4012196078912

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti

Popis produktu

Popis produktu

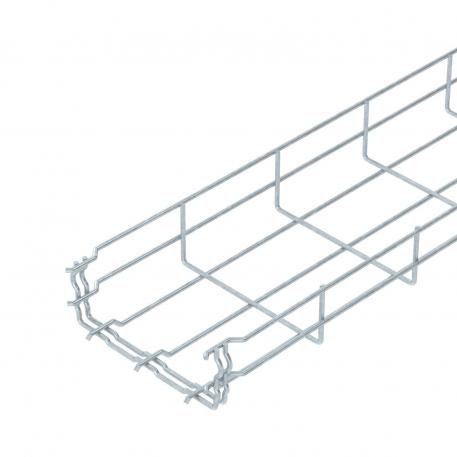

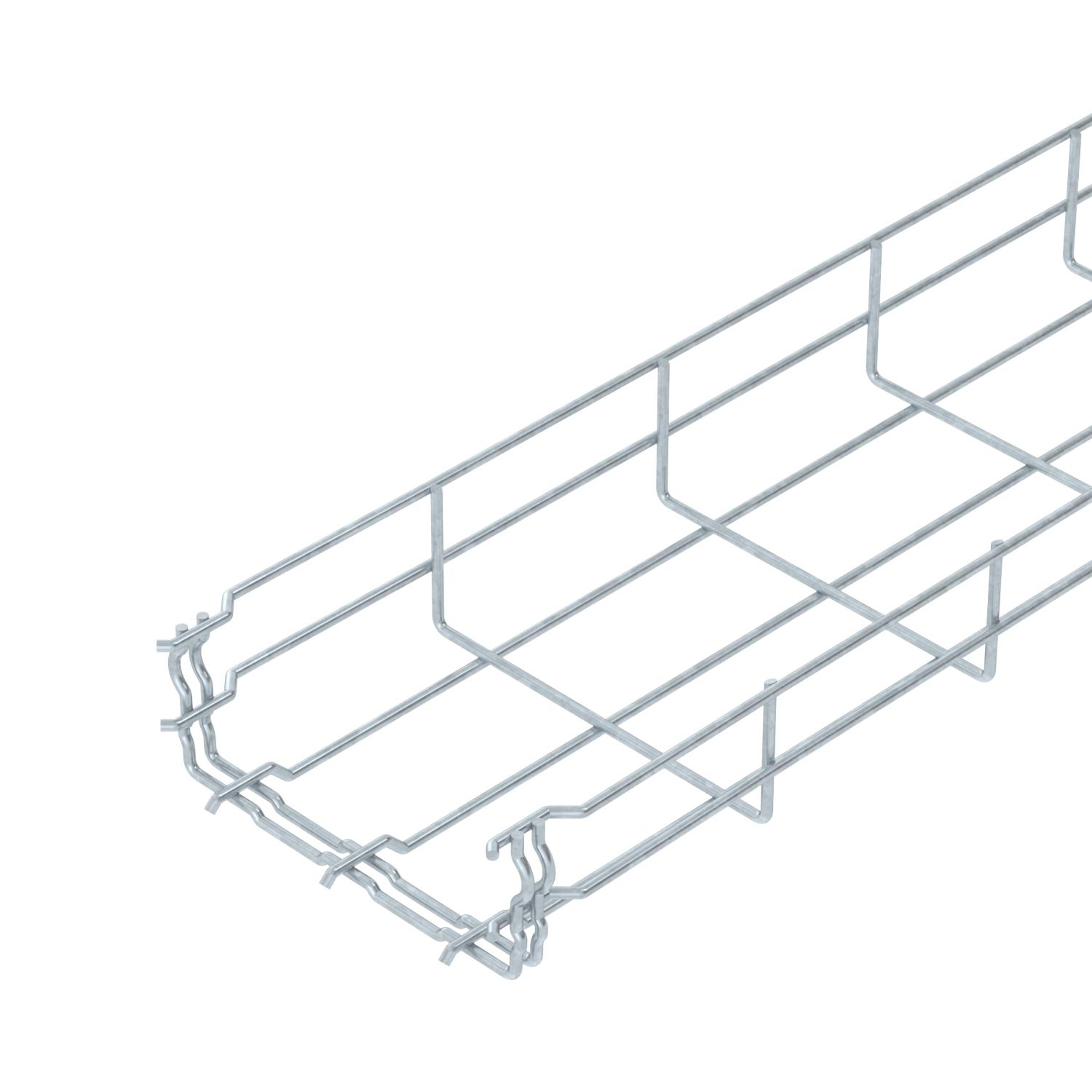

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Přesné údaje o klasifikaci UL najdete v příslušném schválení.

Technické údaje

Technické údaje

Bezskrutková spojka	áno
CO₂ stopa (GWP) od kolísky po bránu	0,2931 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Priemer drôtu	3,9 mm
Protipožiarna ochrana	Zachovanie funkčnej odolnosti špecifická káblová nosná konštrukcia

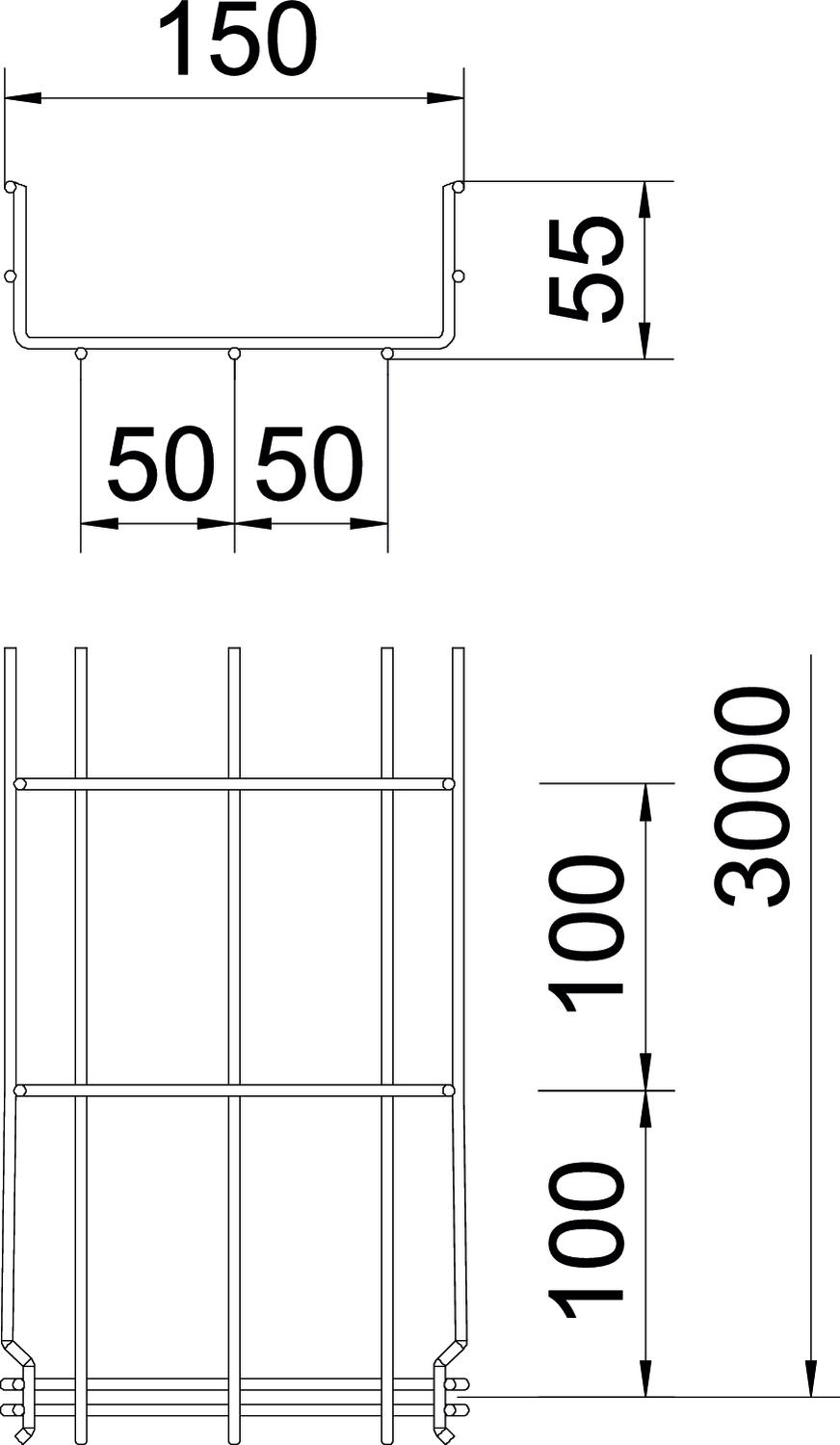

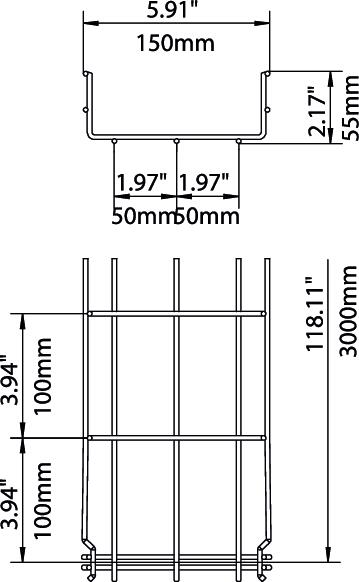

Rozmer	55x150x3000
Rozmer B	150 mm
Rozmer H	58 mm

Šírka	150 mm
Šírka	5,91 in
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	6300 mm²
Úžitkový prierez	63 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	2,17 in
Výška	55 mm
Vzdialenosť podpier 1,0 m	0,35 kN/m
Vzdialenosť podpier 1,5 m	0,2 kN/m
Vzdialenosť podpier 2,0 m	0,1 kN/m
Vzdialenosť podpier 2,5 m	0,1 kN/m
Zachovanie funkčnosti	áno

Technické údaje

Záťažový diagram mrežového žľabu GR-Magic typu GRM 55

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	áno	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	áno	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	áno	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	áno	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	áno	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	áno	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nie	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nie	6001436	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

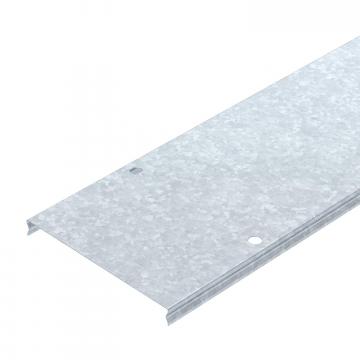

Víko pro mřížový žlab, naklapávací, FT	DGRR 150 FT	6001824	m	3 m

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
Deliaca stena 45 DD	TSG 45 DD	6062321	m	3 m
Adaptér na mřížový žlab pro střešní držák vodiče	165 MBG HGRM	5218886	Kus	50 Kus
