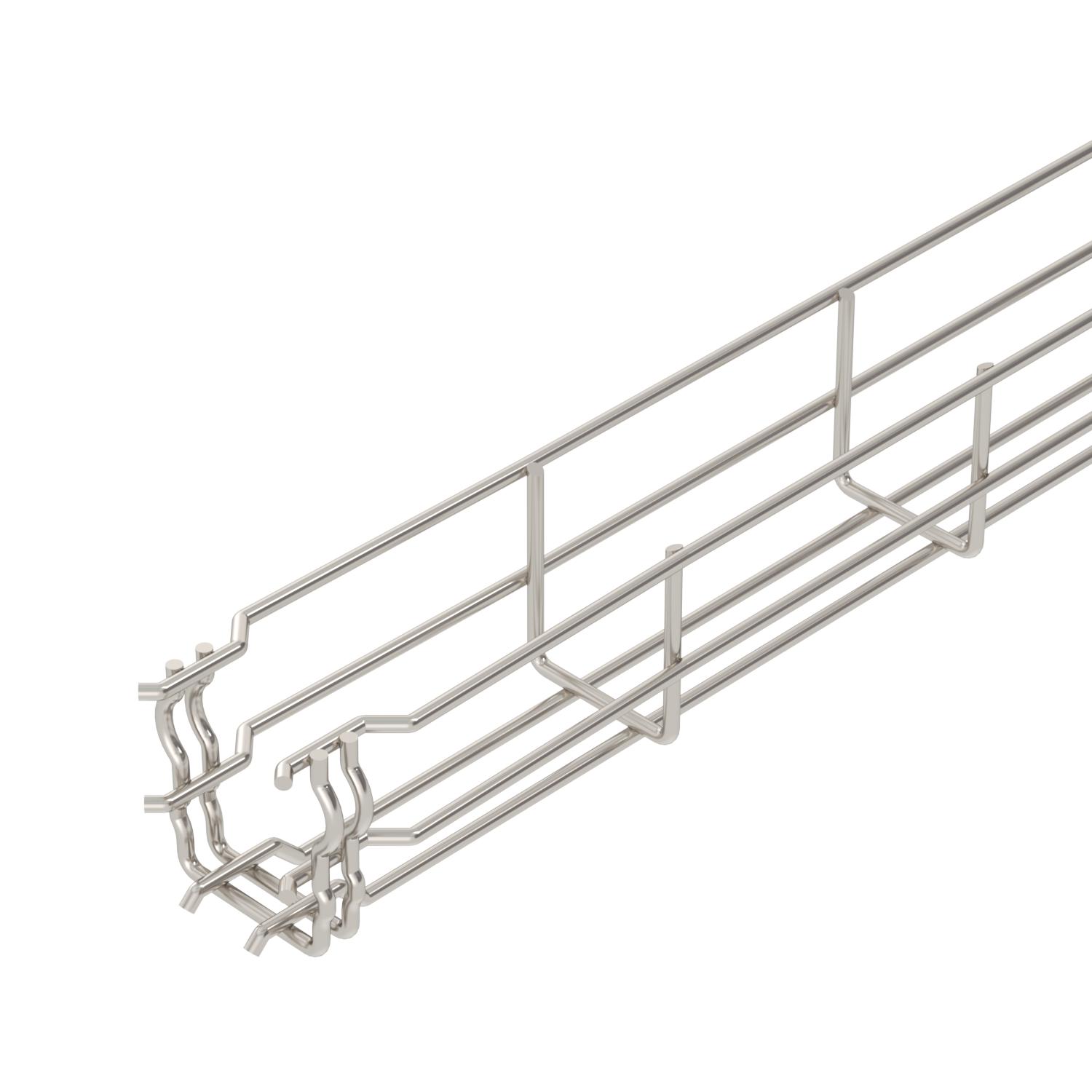

Mřížový žlab GR-Magic® 55 A2

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti

Popis produktu

Popis produktu

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

Bezskrutková spojka	áno
CO₂ stopa (GWP) od kolísky po bránu	3,4068 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Integrovaná deliaca stena	bez
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Nehrdzavejúca oceľ, morená	áno
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Priemer drôtu	3,9 mm
Protipožiarna ochrana	Zachovanie funkčnej odolnosti špecifická káblová nosná konštrukcia

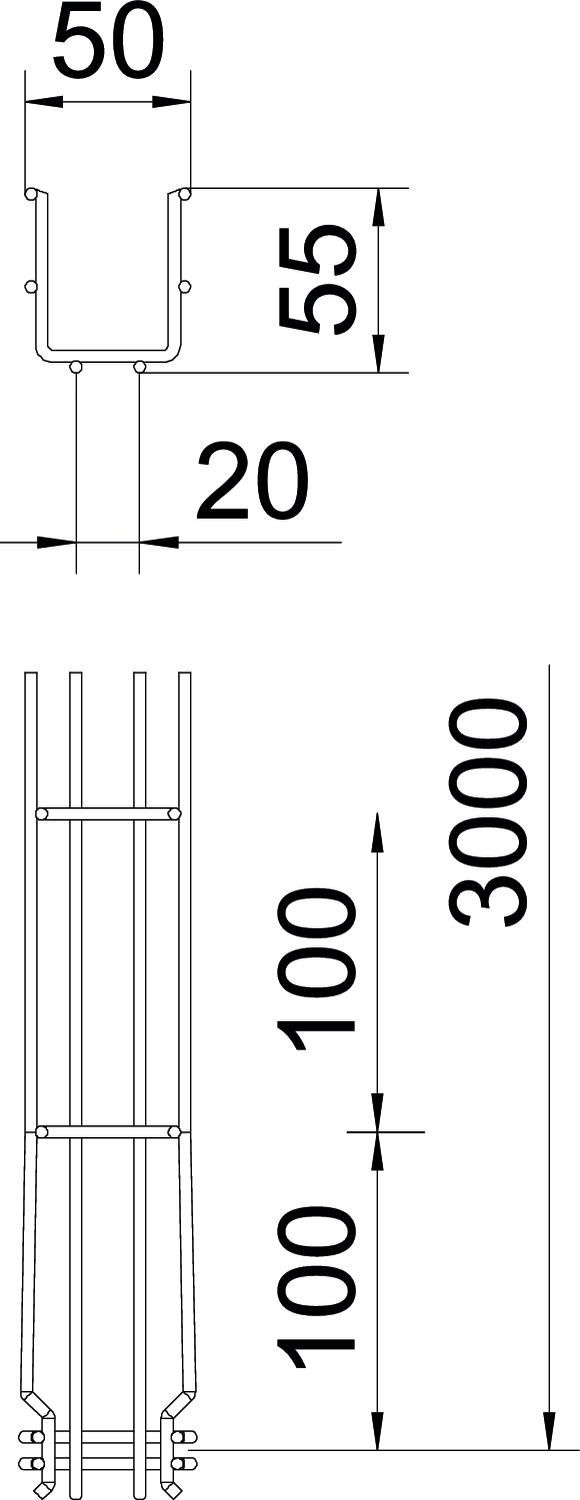

Rozmer	55x50x3000
Rozmer B	52 mm

Rozmer H	58 mm

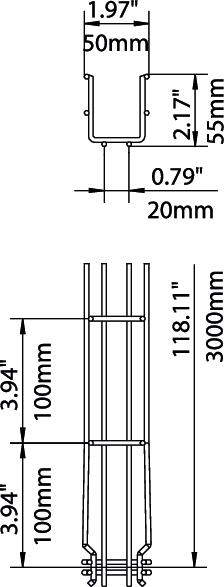

Šírka	1,97 in
Šírka	50 mm
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	16 cm²
Úžitkový prierez	1600 mm²
Výška	55 mm
Výška	2,17 in
Vzdialenosť podpier 1,0 m	0,35 kN/m
Vzdialenosť podpier 1,5 m	0,2 kN/m
Vzdialenosť podpier 2,0 m	0,1 kN/m
Vzdialenosť podpier 2,5 m	0,1 kN/m
Zachovanie funkčnosti	áno

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	áno	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	áno	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	áno	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	áno	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	áno	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	áno	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nie	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nie	6001085	m	3 m
