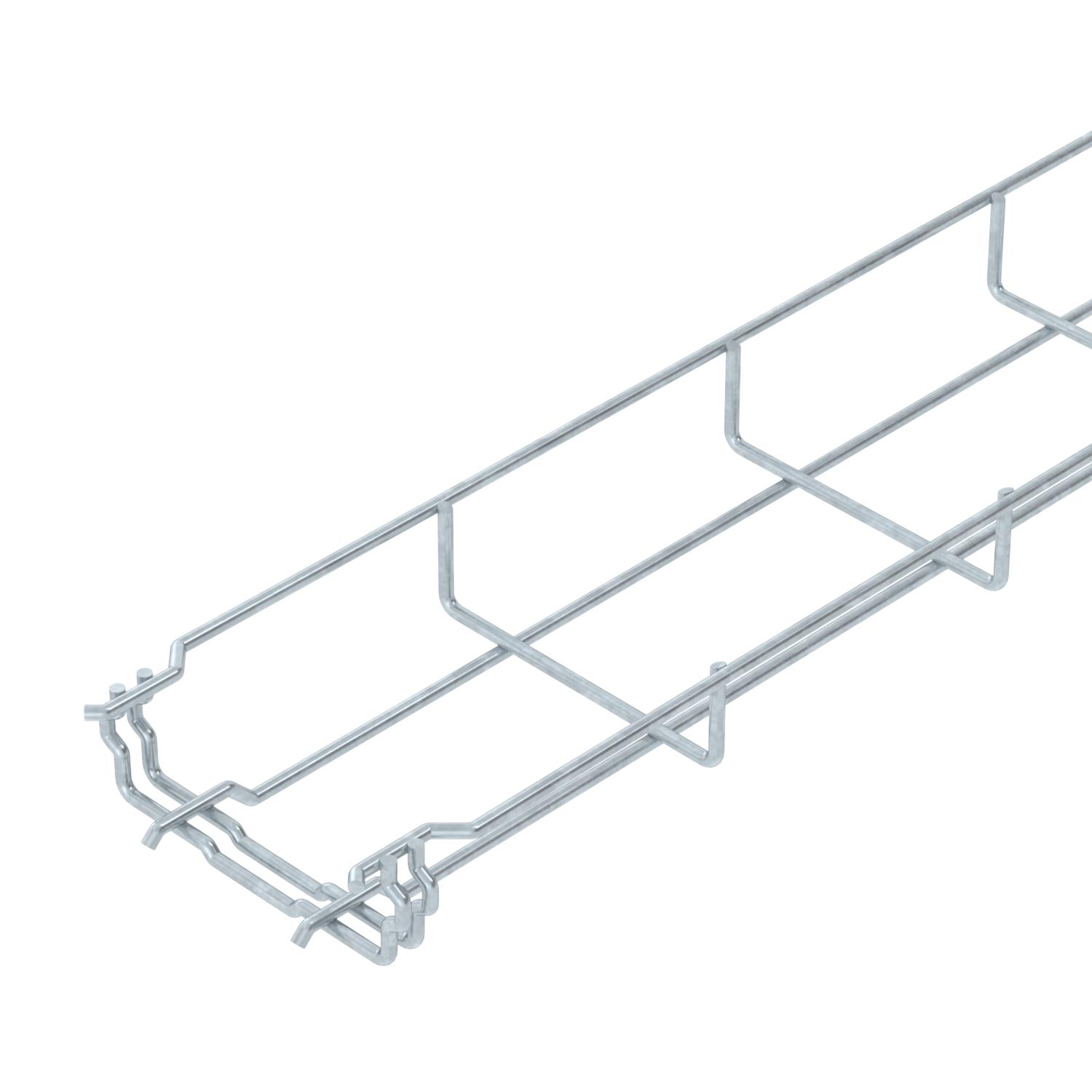

Mřížový žlab GR-Magic® 35 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	35 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Mřížový žlab s tvarovanou spojkou a výškou bočnice 35 mm.

Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

Bezskrutková spojka	áno
CO₂ stopa (GWP) od kolísky po bránu	1,1225 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Priemer drôtu	3,9 mm

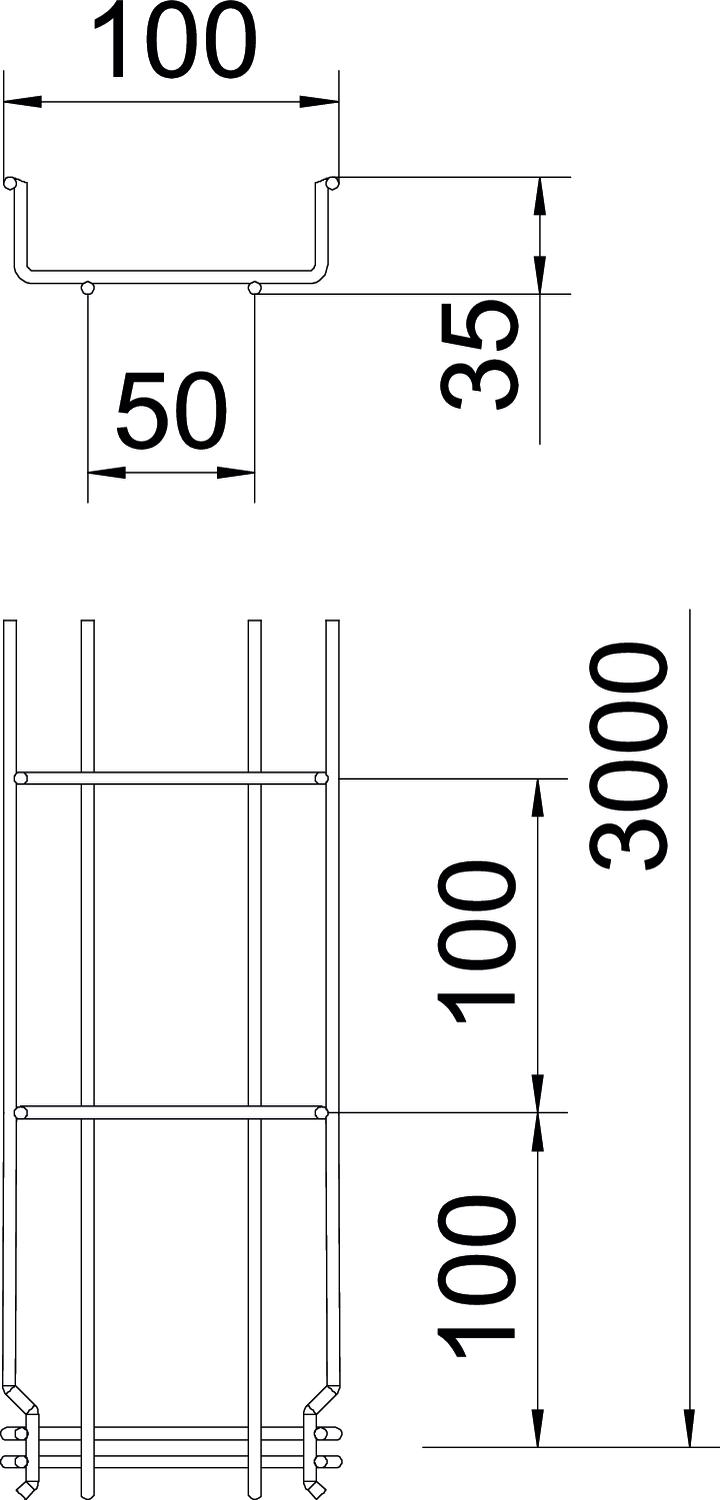

Rozmer	35x100x3000
Rozmer B	100 mm

Šírka	3,94 in
Šírka	100 mm
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	3500 mm²
Úžitkový prierez	23 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	35 mm
Výška	1,38 in
Vzdialenosť podpier 1,0 m	0,25 kN/m
Vzdialenosť podpier 1,5 m	0,11 kN/m
Vzdialenosť podpier 2,0 m	0,1 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nie	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nie	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nie	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nie	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nie	6000075	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Víko pro mřížový žlab, naklapávací, FT	DGRR 100 FT	6001822	m	3 m

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
Deliaca stena 30 DD	TSG 30 DD	6062314	m	3 m
Adaptér na mřížový žlab pro střešní držák vodiče	165 MBG HGRM	5218886	Kus	50 Kus
